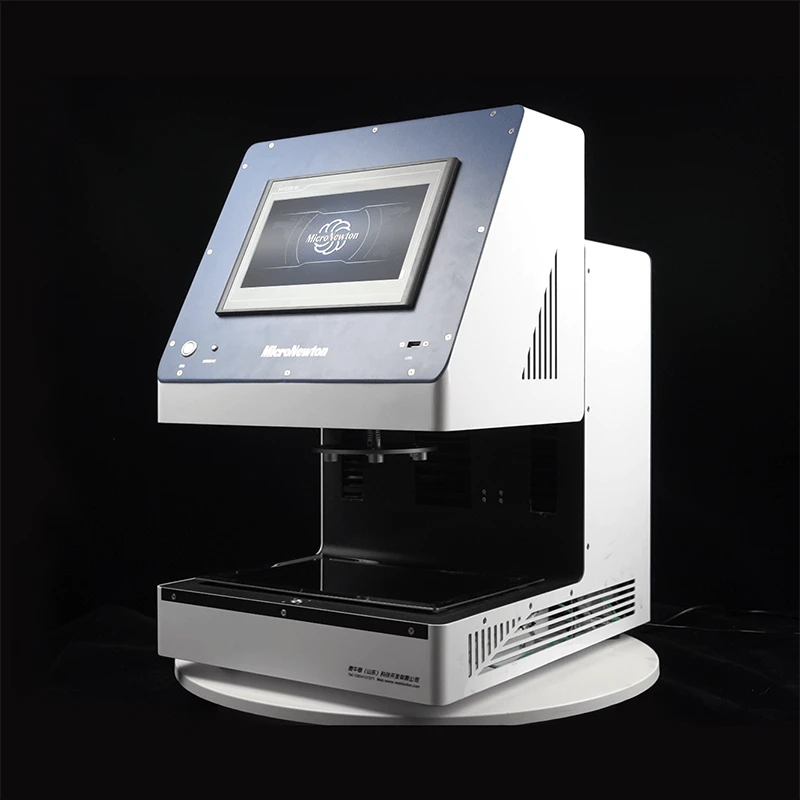

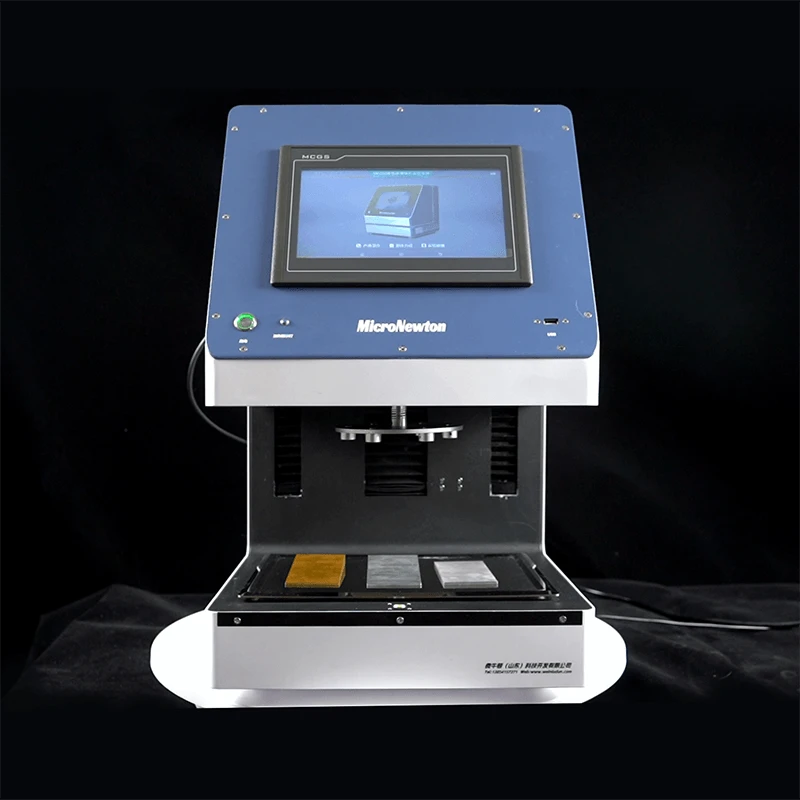

Transferência de Calor por Ebulição
Este produto foi projetado com base na teoria de ebulição do filme em transferência de calor. Integra um sistema de aquecimento, um sistema de elevação de gotas e um sistema de aquisição e controle de dados. O aparelho é usado para estudar a ebulição do filme (fenômeno Leidenfrost) sob diferentes alturas de gotículas, tamanhos de gotículas e estruturas superficiais.
Ele permite uma série de experimentos baseados no fenômeno de ebulição do filme Leidenfrost e pode ser estendido a outros estudos relacionados a gotículas.

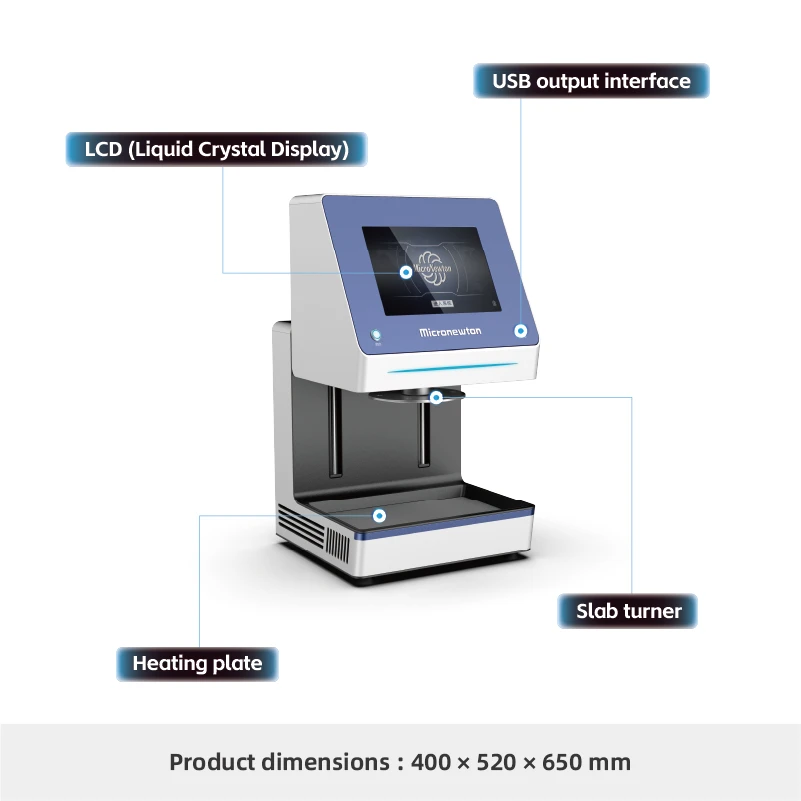

O sistema está equipado com uma tela de operação. A estrutura principal inclui uma função de elevação, que economiza espaço no laboratório e evita o acúmulo de poeira e arranhões na superfície, prolongando significativamente a vida útil da superfície de trabalho.
Compartilhe:
Added to cart successfully
Funções Experimentais
1.Observe o fenômeno Leidenfrost de gotículas de água em diferentes superfícies rugosas (lisas, dente de serra, etc.).
2. Estudar a direção do movimento e a velocidade das gotas em placas dente de serra com diferentes materiais e ângulos de inclinação.
3. Trace curvas de vida útil das gotas e analise as mudanças geométricas no tamanho ao longo do tempo.
4.Com vários módulos experimentais, demonstre o movimento direcional das gotas e compare os comportamentos de movimento em diferentes amostras de teste.
Atributos do produto
|
Modelo de produto |
TH300 |
Nome do produto |
Aparelho Experimental de Fervura de Filme |
|
Materiais Principais |
Placa de aço galvanizado, aço inoxidável 304, latão H62 |
Dimensões |
400 × 520 × 490 milímetros |
|
Peso do produto |
58,25kg |
Ambiente Operacional |
Temperatura ambiente, Umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Trifásico monofásico, 220V ±5%, 50Hz/60Hz |
||
|
Módulos Necessários |
1. Três trilhos dente de serra de 60° (alumínio/latão/aço inoxidável) 2. Bloco de trilho de alumínio com dente de serra plano 3. Bloco de trilho de alumínio com dente de serra convexo 4. Bloco de alumínio especial para experimentos de vida útil de gotículas |
Módulos Opcionais |
Nenhum |
