O desafio . A Northwestern Polytechnical University (NPU), líder no ensino de engenharia aeroespacial, precisava de mais do que um túnel de vento de laboratório padrão. A universidade exigia um costume  construiu túnel de vento de demonstração de aerodinâmica para seu museu de aviação  uma exposição  sistema de notas que poderia explicar visualmente os princípios do voo ao público e, ao mesmo tempo, apoiar as mãos  em experimentos de estudantes. Um túnel de vento de pesquisa convencional era grande demais para um ambiente de museu. A MicroNewton entregou um túnel de vento de demonstração do princípio de aerodinâmica de um museu de aviação personalizado, projetado especificamente para atender a essa dupla demanda.

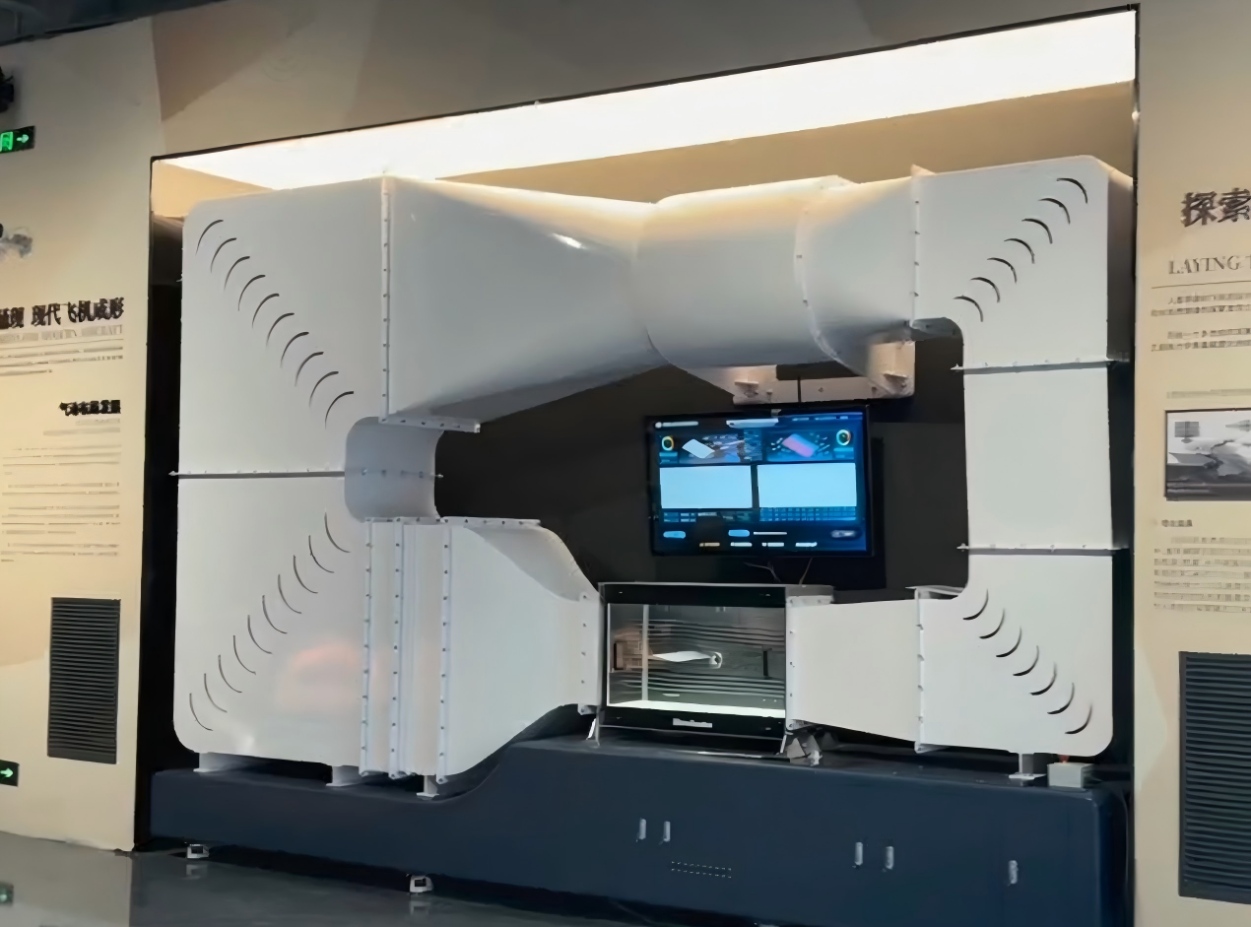

A solução. Construído como um baixo  velocidade fechada  túnel de vento em loop, o sistema personalizado mede 4,9 m de comprimento x 3,2 m de altura x 0,75 m de profundidade e atinge uma velocidade máxima do vento de 30 m/s com precisão de 0 -Ajuste de 30 m/s. Sua seção de teste transparente e tela integrada transformam o próprio túnel de vento em uma ferramenta de ensino, revelando cada estágio interno  o retificador com favo de mel e malha de amortecimento, a seção de contração, a seção de teste, o difusor, a seção de potência e as palhetas guia de canto. Uma parede  o design montado com suporte inferior economiza espaço, a turbulência é controlada em 2% e o ruído geral permanece abaixo de 60 dB, tornando o sistema adequado para um ambiente de museu público.

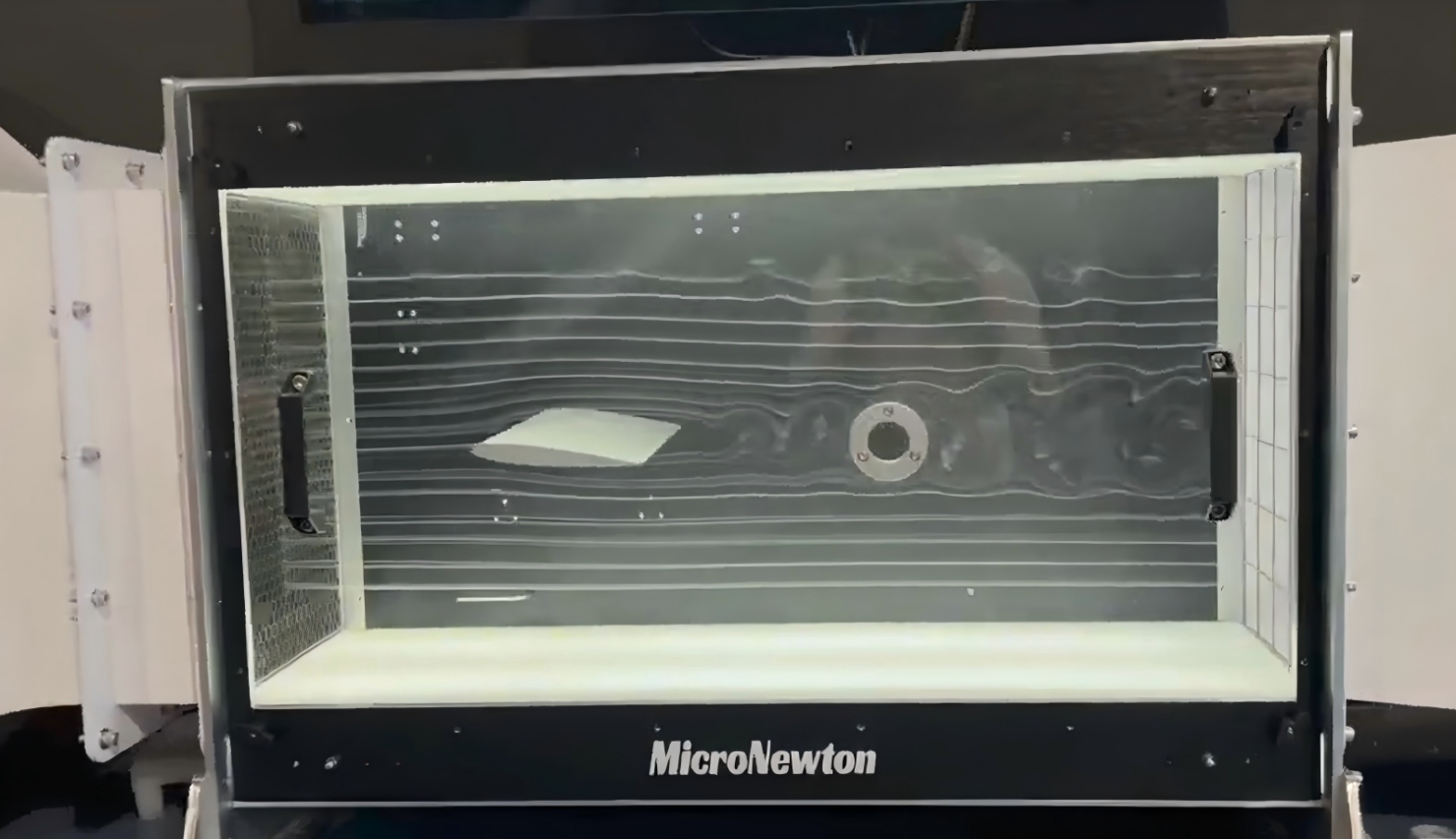

O que os alunos aprendem. O túnel de vento atende estudantes de engenharia aeroespacial em níveis de graduação e pós-graduação, além de visitantes do museu. Através da observação e medição direta, os alunos dominam os principais pontos de conhecimento da aerodinâmica: forças de sustentação e arrasto, momento de inclinação, coeficientes de sustentação e arrasto, distribuição de pressão em torno de aerofólios, influência do ângulo de ataque, comportamento de estol e separação de fluxo. O sistema suporta testes de pelo menos dois modelos de aerofólio em diferentes velocidades do vento e ângulos de ataque. Um pente  O gerador de fumaça do tipo emparelhado com um sistema de iluminação torna possível a visualização do fluxo, tornando os padrões de fluxo de ar e zonas de separação ao redor do aerofólio visíveis a olho nu. Um três  o equilíbrio dos componentes captura o real  dados de força de tempo, enquanto o software de controle exibe curvas dinâmicas  momento de levantamento, arrasto e lançamento versus ângulo de ataque  além de curvas de distribuição de pressão e fornece avisos de estol e fluxo  indicadores de ponto de separação. Os alunos também podem registrar e revisar dados experimentais por meio do próprio sistema  função de registro de evolução.

O resultado. Ao combinar museu  visualização de qualidade com pesquisa  medição de inclinação, o túnel de vento de demonstração personalizado da MicroNewton oferece à NPU uma plataforma única que educa, inspira e experimenta  unindo a teoria aerodinâmica e as mãos  na prática para a próxima geração de engenheiros aeroespaciais.

Procurando uma solução personalizada de túnel de vento para seu museu, sala de aula ou centro de pesquisa? Contate a MicroNewton hoje para discutir suas necessidades de demonstração de aerodinâmica.
