Desenvolvendo educação prática em refrigeração na Universidade Jiao Tong de Xangai
Compartilhe:
A entrega de um dispositivo de ciclo de refrigeração por compressão de vapor para a Universidade Jiao Tong de Xangai apoia o ensino laboratorial em engenharia termodinâmica, refrigeração e ar condicionado. O equipamento fornece uma plataforma experimental completa para estudar o funcionamento de um ciclo de refrigeração por compressão de vapor, permitindo aos alunos conectar a teoria termodinâmica com o comportamento mensurável do sistema. O dispositivo fornecido destina-se a experimentos de princípios de refrigeração no ensino de Energia e Engenharia de Potência.

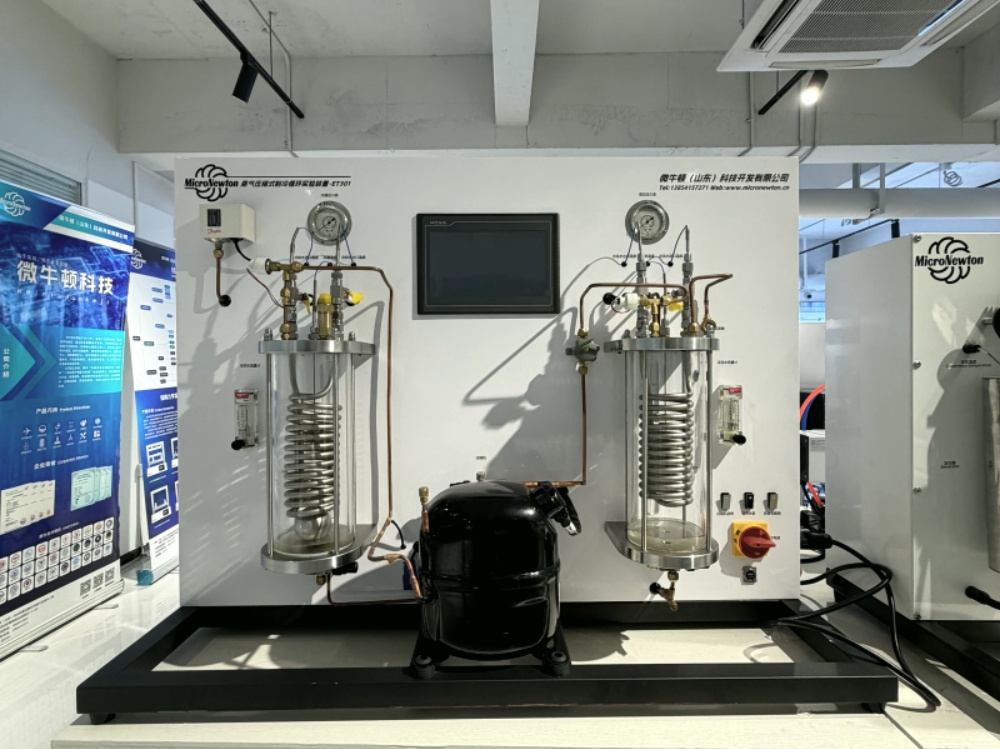

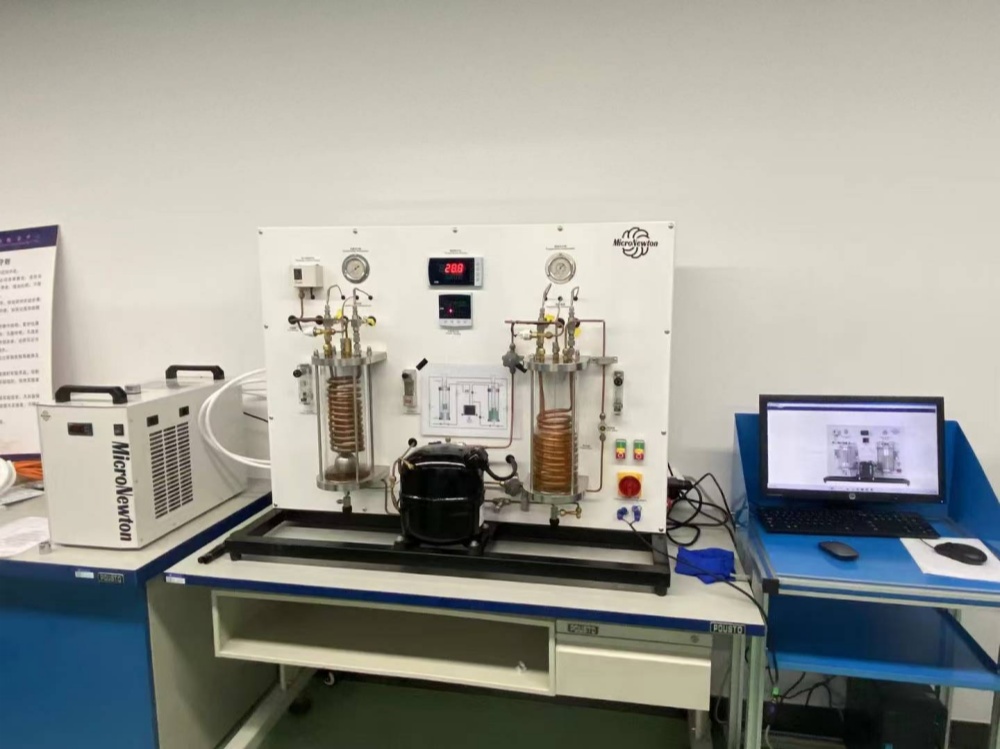

Um ciclo de refrigeração por compressão de vapor é construído em torno de quatro componentes principais: compressor, condensador, válvula de expansão e evaporador. O Dispositivo de Ciclo de Refrigeração por Compressão de Vapor dispõe esses componentes em uma plataforma experimental para que o processo de refrigeração possa ser observado diretamente.

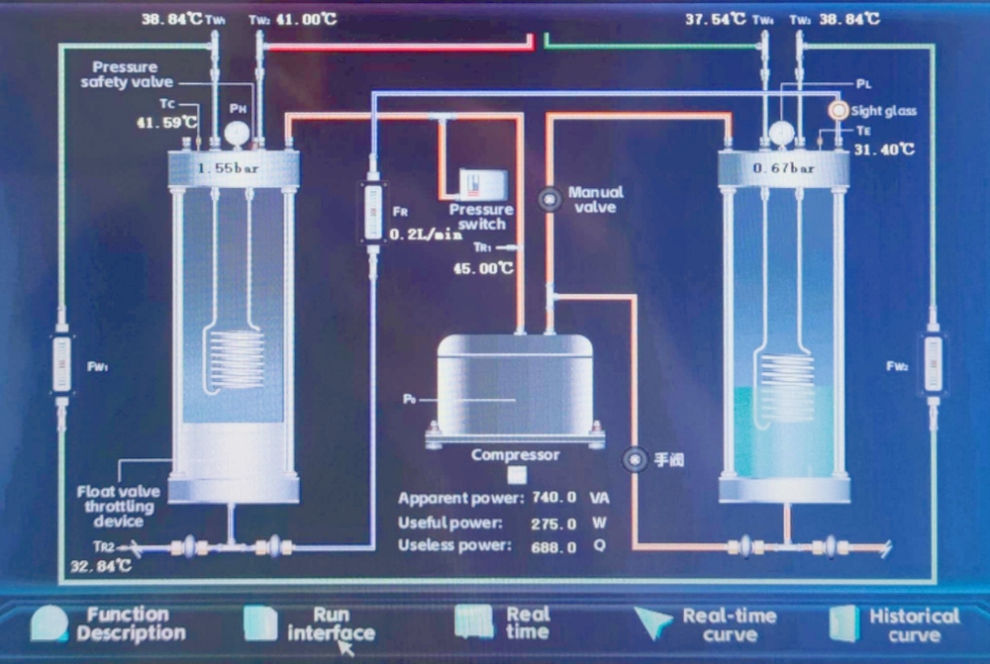

Durante a operação, os alunos podem monitorar variáveis-chave, incluindo fluxo de refrigerante, pressão de evaporação, pressão de condensação, temperatura do refrigerante, temperatura da água e potência do compressor. O sistema, portanto, fornece uma visão física do ciclo de refrigeração e dados mensuráveis para análise em sala de aula.
Para a Universidade Jiao Tong de Xangai, o Dispositivo de Ciclo de Refrigeração por Compressão de Vapor pode apoiar vários experimentos de ensino relacionados à refrigeração e ar condicionado. Os alunos podem medir o coeficiente de desempenho do ciclo de refrigeração, comparar um ciclo de refrigeração real com um ciclo ideal, investigar como a vazão influencia o desempenho da refrigeração, observar fenômenos de evaporação e condensação e estudar mudanças de desempenho sob diferentes temperaturas de evaporação e condensação.
Esses experimentos permitem que os alunos vão além da memorização do ciclo de refrigeração e examinem como cada condição operacional afeta o desempenho do sistema. Por exemplo, os valores medidos de pressão e temperatura podem ser usados para compreender os estados do refrigerante em diferentes pontos do ciclo, enquanto os resultados experimentais podem ser comparados com cálculos teóricos e representados através de curvas de desempenho.
O dispositivo de ciclo de refrigeração por compressão de vapor também oferece suporte ao aprendizado do diagrama de entalpia de pressão e dos processos termodinâmicos dentro do ciclo de refrigeração. Os alunos podem examinar a evaporação, compressão, condensação e estrangulamento e relacionar esses processos à transferência de calor e conversão de energia.
A documentação do equipamento apresenta especificamente o ciclo teórico de refrigeração através do diagrama de entalpia de pressão e explica as alterações térmicas e de energia associadas a cada componente principal.
Isto torna o equipamento de laboratório de refrigeração útil para desenvolver uma compreensão da capacidade de refrigeração, trabalho do compressor, coeficiente de desempenho, transferência de calor, relações de pressão e temperatura e a diferença entre a operação teórica e real do sistema.
O Dispositivo de Ciclo de Refrigeração por Compressão de Vapor entregue é adequado para estudantes que estudam Engenharia de Energia e Potência, Engenharia Térmica, Engenharia Mecânica, Refrigeração e Ar Condicionado e disciplinas relacionadas. Através de repetidas operações laboratoriais, medições, cálculos e análises de dados, os alunos podem desenvolver habilidades práticas juntamente com seu conhecimento teórico.
Os experimentos também incentivam os alunos a identificar relações entre as condições operacionais e o desempenho do sistema, interpretar erros experimentais, analisar processos de conversão de energia e tirar conclusões a partir de dados medidos. Os materiais do produto incluem especificamente objetivos experimentais relacionados à compreensão dos princípios de refrigeração, interpretação do diagrama de entalpia de pressão, análise de mudanças de desempenho e desenvolvimento da capacidade dos alunos de conduzir trabalhos experimentais exploratórios.
Para a Universidade Jiao Tong de Xangai, a entrega fornece um dispositivo de ciclo de refrigeração por compressão de vapor dedicado para estudo prático dos princípios de refrigeração e ar condicionado. Ao combinar componentes de refrigeração visíveis, parâmetros operacionais mensuráveis e experimentos de refrigeração estruturados, o sistema ajuda a criar um ambiente de ensino no qual os alunos podem conectar a termodinâmica da engenharia com a operação e análise de sistemas de refrigeração reais.
