Dispositivo experimental de visualização de campo de fluxo dá vida ao movimento invisível de fluidos na Faculdade de Engenharia da Universidade de Pequim
Compartilhe:
A mecânica dos fluidos é um assunto onde fenômenos críticos como fluxo laminar, fluxo turbulento, separação da camada limite e formação de vórtices muitas vezes permanecem invisíveis para os alunos em um ambiente de aula padrão. A Faculdade de Engenharia da Universidade de Pequim procurou um dispositivo de ensino compacto que pudesse tornar esses padrões de fluxo abstratos diretamente observáveis em uma sala de aula de laboratório. A MicroNewton forneceu o dispositivo experimental de visualização de campo de fluxo H012, um sistema de canal de água com autocirculação que usa o método de bolha de hidrogênio para tornar linhas de corrente, zonas de separação e estruturas de vórtice visíveis a olho nu.

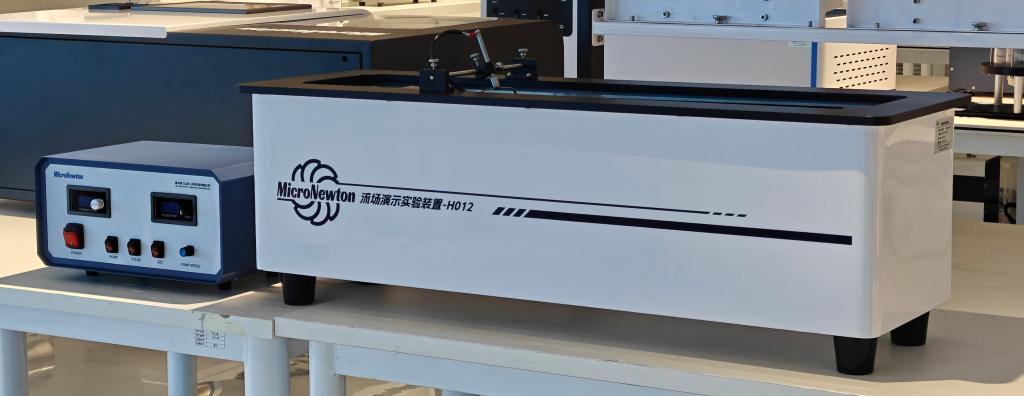

No coração do dispositivo está um pequeno tanque de água com circulação automática medindo 900 por 300 por 300 milímetros, equipado com uma bomba de água ultrassilenciosa de velocidade variável que fornece um fluxo máximo de 40 litros por minuto com ajuste preciso de velocidade. Um mecanismo retificador a montante produz um campo de fluxo estável de baixa turbulência. A visualização é obtida por meio de eletrólise: uma fonte de alimentação pulsada com frequência de 0 a 150 quilohertz e largura de pulso de 1 a 100 por cento gera finas bolhas de hidrogênio em um fio catódico de platina a montante do modelo de teste. Essas bolhas traçam o fluxo e a retroiluminação LED produz imagens de alto contraste que tornam a separação e a formação de vórtices claramente visíveis. O sistema inclui uma unidade de controle medindo 330 por 220 por 170 milímetros, modelos intercambiáveis, incluindo perfil cilíndrico, retangular, aerofólio NACA2412, fuso, formato de S e perfis de contração, e opera a 200 watts.
O dispositivo suporta quatro experimentos principais de visualização. No experimento de separação da camada limite, os alunos colocam um aerofólio NACA2412 no fluxo e observam como a camada limite se separa da superfície à medida que a velocidade aumenta, ligando o fenômeno diretamente ao estol da aeronave. No experimento de rua de vórtices de Karman, um modelo cilíndrico revela derramamento periódico de vórtices alternados a jusante, ensinando como o número de Reynolds influencia a formação de vórtices e sua aplicação em medidores de vazão de vórtice. No experimento de visualização de fluxo bidimensional, os alunos alternam entre modelos retangulares, em forma de S, de expansão repentina, de contração repentina e de canais paralelos para observar como a geometria altera os padrões de fluxo. No experimento de fluxo laminar e turbulento, os alunos ajustam a velocidade para observar a transição do fluxo laminar em camadas suaves para o fluxo turbulento caótico, construindo intuição para o número de Reynolds e o regime de fluxo. Em todos os experimentos, os alunos também aprendem os princípios da eletrólise, a relação entre concentração de eletrólitos e condutividade e a analogia entre o fluxo de água e ar com base na similaridade do número de Reynolds.
Além dos conceitos específicos de mecânica dos fluidos, o dispositivo experimental de visualização de campo de fluxo oferece aos alunos a capacidade de conectar equações teóricas com evidências visuais tangíveis. O design compacto da mesa não requer instalações adicionais e pode ser instalado em uma mesa de sala de aula comum, tornando-a acessível para pequenos laboratórios de ensino. Para a Faculdade de Engenharia da Universidade de Pequim, o dispositivo tornou-se uma ferramenta central para o ensino de mecânica dos fluidos, permitindo aos alunos ver, questionar e compreender o mundo invisível do movimento dos fluidos.
Explore o dispositivo experimental de visualização de campo de fluxo MicroNewton e outros equipamentos de ensino de mecânica de fluidos. Entre em contato conosco para discutir seus requisitos de laboratório.
