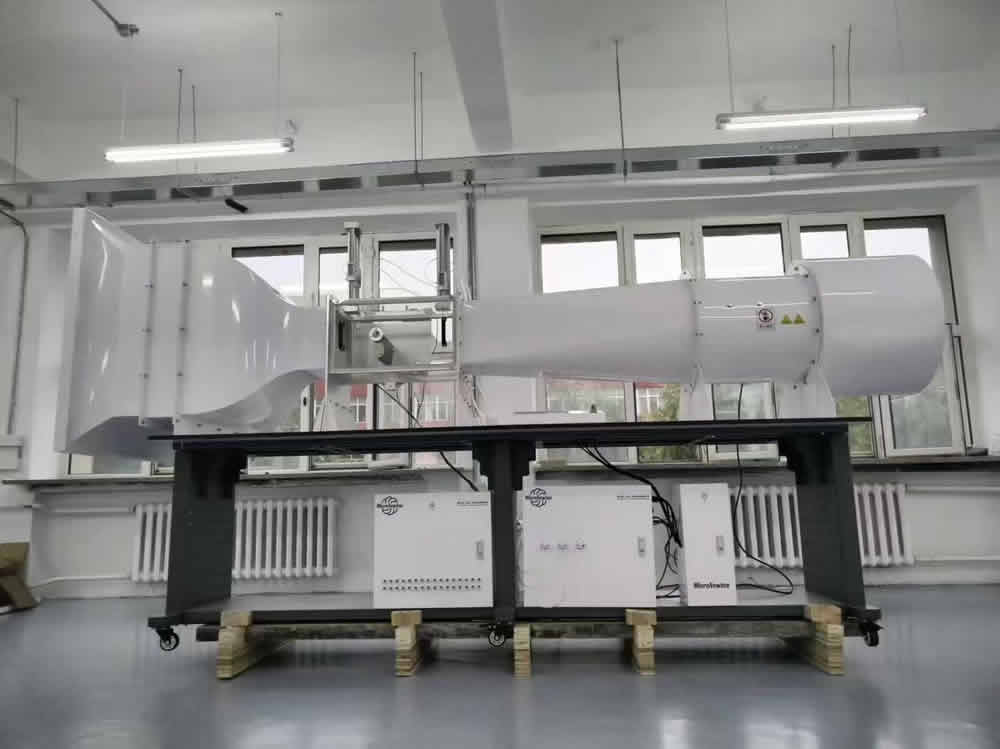

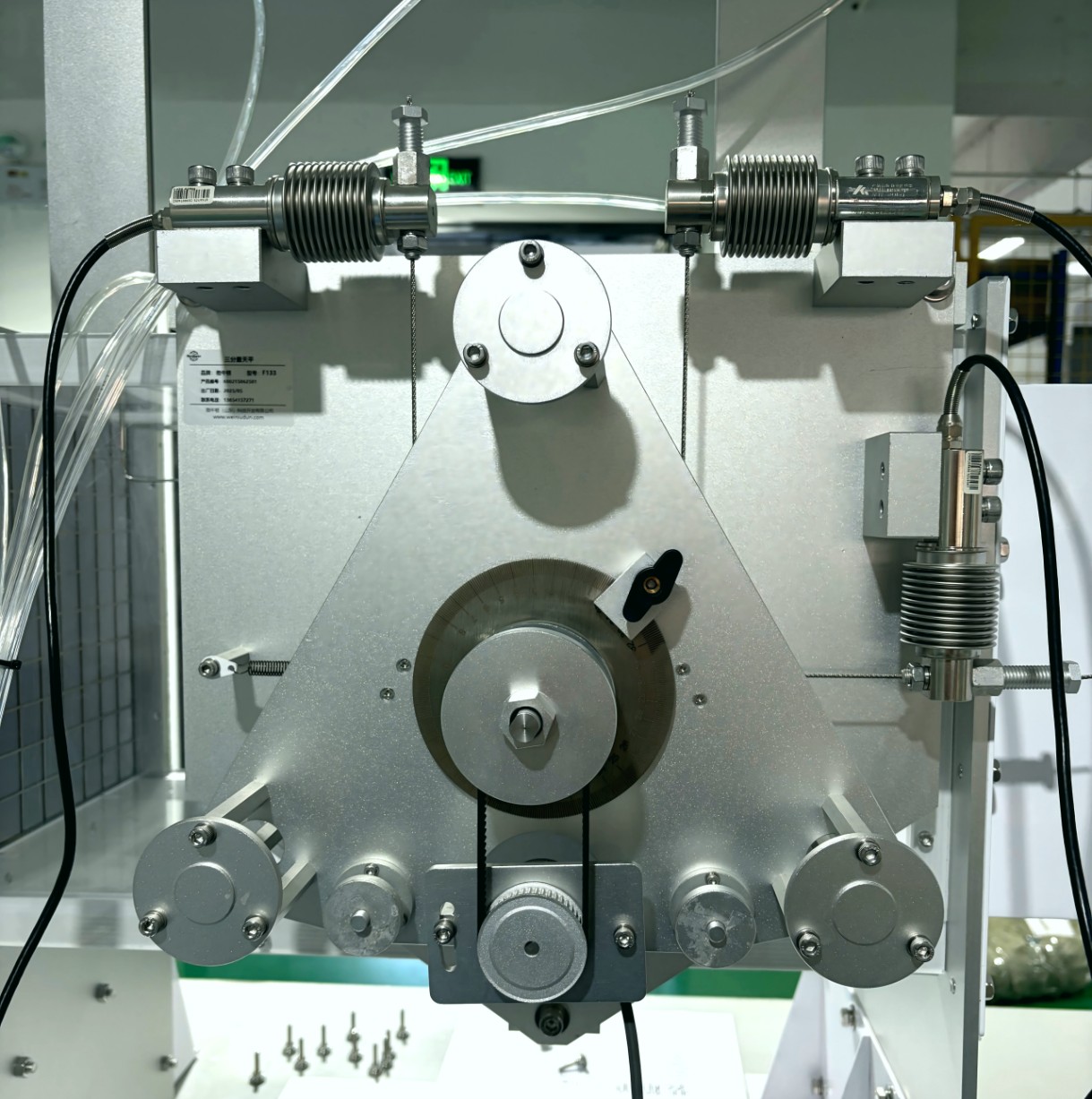

O Harbin Institute of Technology (HIT), conhecido pelos seus programas de engenharia aeroespacial, procurou atualizar o seu laboratório de ensino de aerodinâmica com equipamentos que pudessem levar os alunos além da teoria dos livros didáticos e para a prática experimental real. A universidade precisava de um sistema versátil de túnel de vento subsônico  um que pudesse suportar vários tipos de experimentos, acomodar modelos intercambiáveis e fornecer dados mensuráveis de força e pressão para cursos de graduação e pós-graduação. Um único  o túnel de propósito não seria suficiente; A HIT exigia uma série modular de túneis de vento que pudesse crescer com seu currículo. A MicroNewton forneceu uma série completa de túneis de vento subsônicos construídos em torno do F130 de baixa  velocidade aberta  circuito de túnel de vento, emparelhado com três  equilíbrio de componentes, um 32  unidade de pressão de canal, modelos de aerofólio NACA e um gerador de fumaça para visualização de fluxo.

Visão geral do produto — Série de túnel de vento subsônico F130

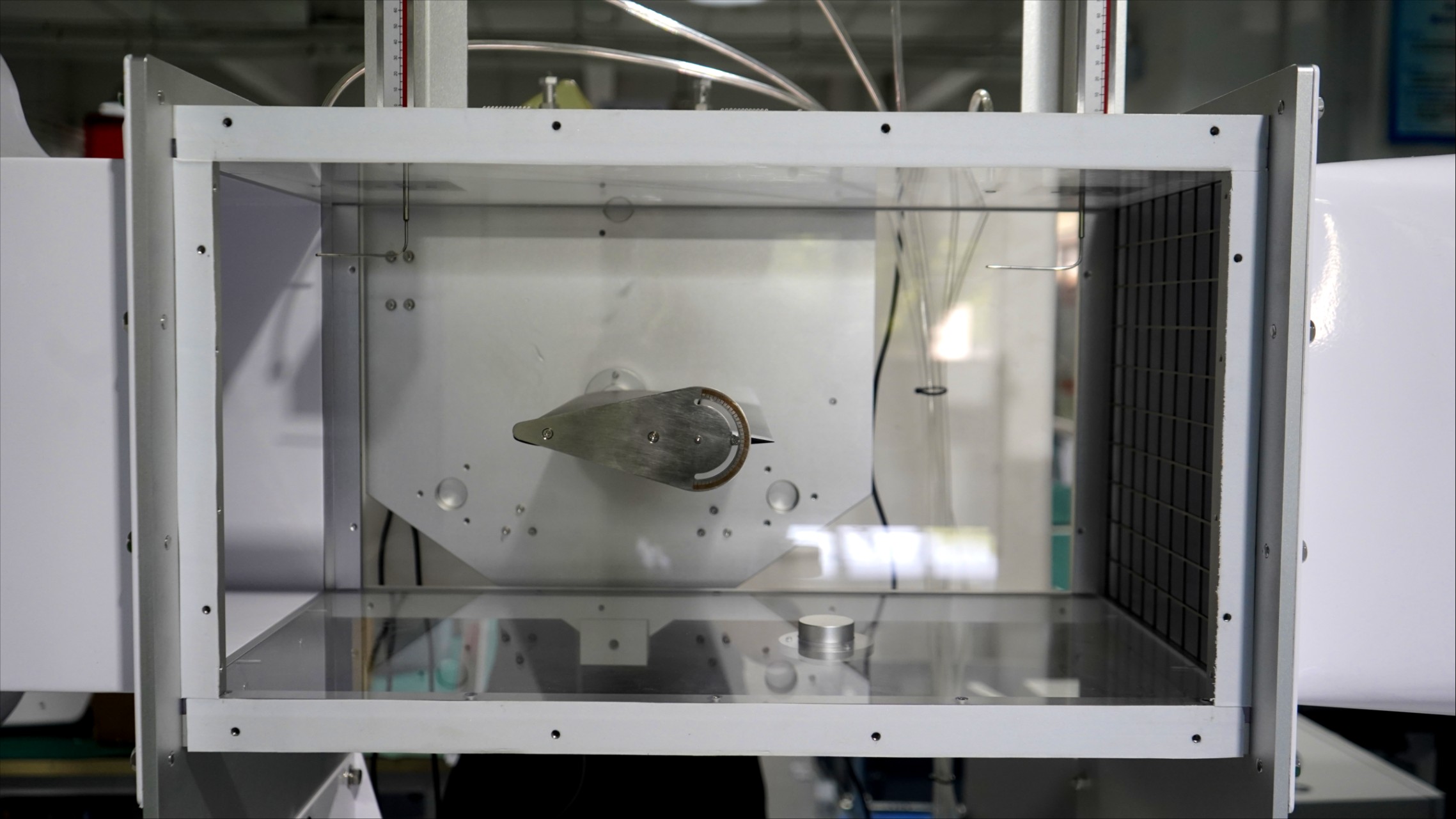

A série de túneis de vento atende estudantes de engenharia aeroespacial, engenharia mecânica e mecânica de fluidos em níveis de graduação e pós-graduação. Por meio de experimentos estruturados, os alunos ganham proficiência nos principais pontos de conhecimento de aerodinâmica. Na asa  experimento modelo, alunos montam aerofólios NACA0012  um completo  modelo com vão de 300 mm para dois  fluxo dimensional e um modelo de 150 mm para três  fluxo dimensional  e medir o momento de sustentação, arrasto e lançamento em ângulos de ataque de -5° através do estol (tipicamente 12 -20°). Eles calculam coeficientes adimensionais  coeficiente de sustentação CL, coeficiente de arrasto CD e coeficiente de momento de inclinação CM  e compare o comportamento 2D versus 3D, observando como a asa  vórtices de ponta reduzem a sustentação efetiva e aumentam o arrasto induzido. O experimento também ensina os alunos a identificar o ângulo de ataque mais eficiente, onde a sustentação  para  a taxa de arrasto atinge seu máximo  um parâmetro crítico no projeto de asas de aeronaves.

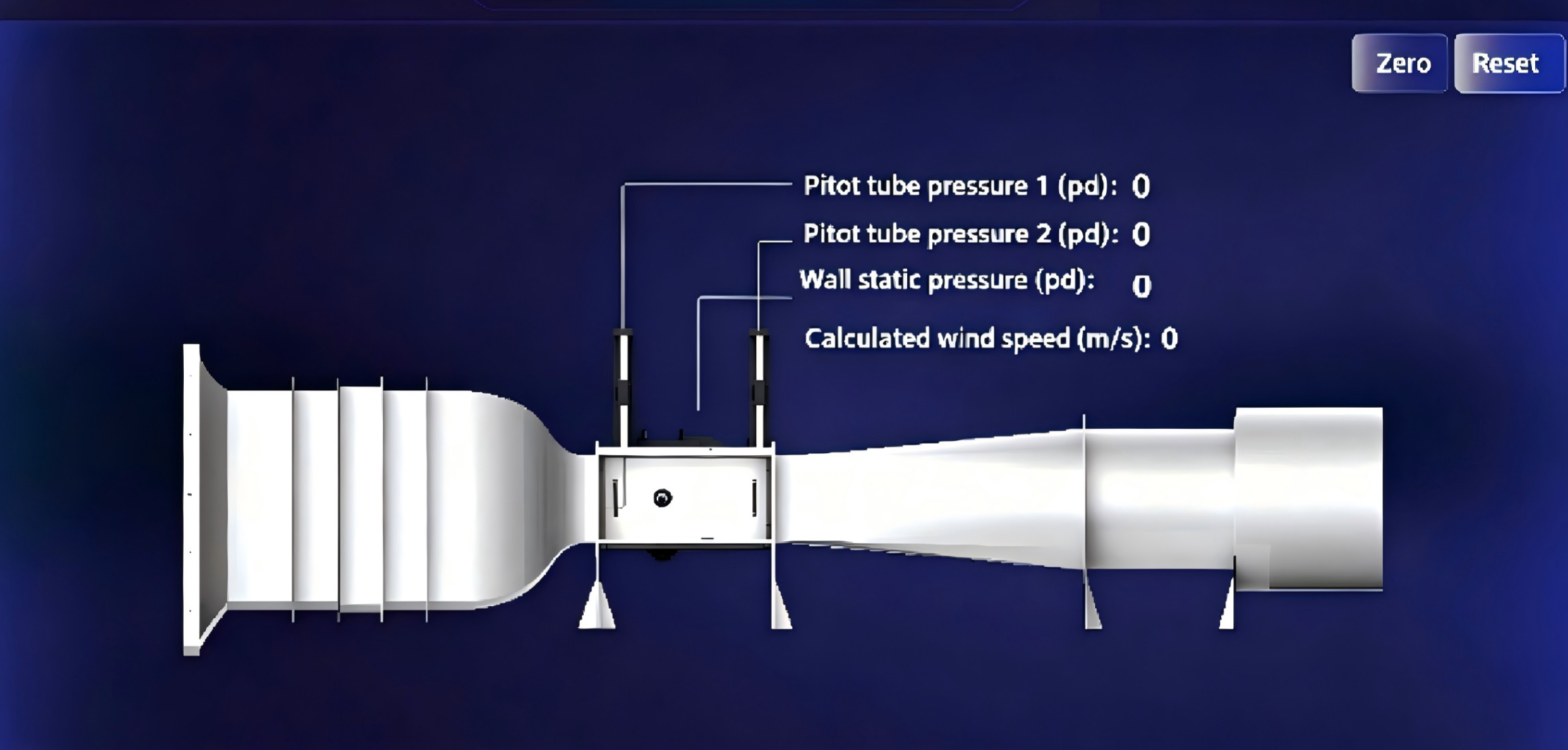

Na pressão  experimento de distribuição, os alunos usam as 20 tomadas de pressão escalonadas do aerofólio NACA0012 conectadas aos 32  unidade de aquisição de pressão do canal para mapear a pressão da superfície em vários ângulos de ataque, incluindo pré  parar e postar  condições de parada. Eles derivam o coeficiente de pressão Cp em cada torneira, integram distribuições de pressão em toda a superfície do aerofólio para obter sustentação total e analisam como a separação do fluxo altera dramaticamente os padrões de pressão à medida que a asa se aproxima e passa pelo estol. Experimentos adicionais cobrem o desenvolvimento da camada limite, travessias de esteira atrás de corpos escarpados e visualização de fluxo usando o gerador de fumaça para tornar visíveis linhas de corrente e zonas de separação. Todos os dados são capturados em tempo real na tela sensível ao toque integrada, exibidos como curvas dinâmicas e exportáveis para Excel para publicação.  processamento.

Ao fornecer uma plataforma única e reconfigurável de túnel de vento subsônico que abrange medição de força, mapeamento de pressão, análise de camada limite e visualização de fluxo, a série de túneis de vento da MicroNewton oferece ao HIT um laboratório de ensino onde os princípios aerodinâmicos não são apenas ensinados  eles são medidos, analisados e profundamente compreendidos.
