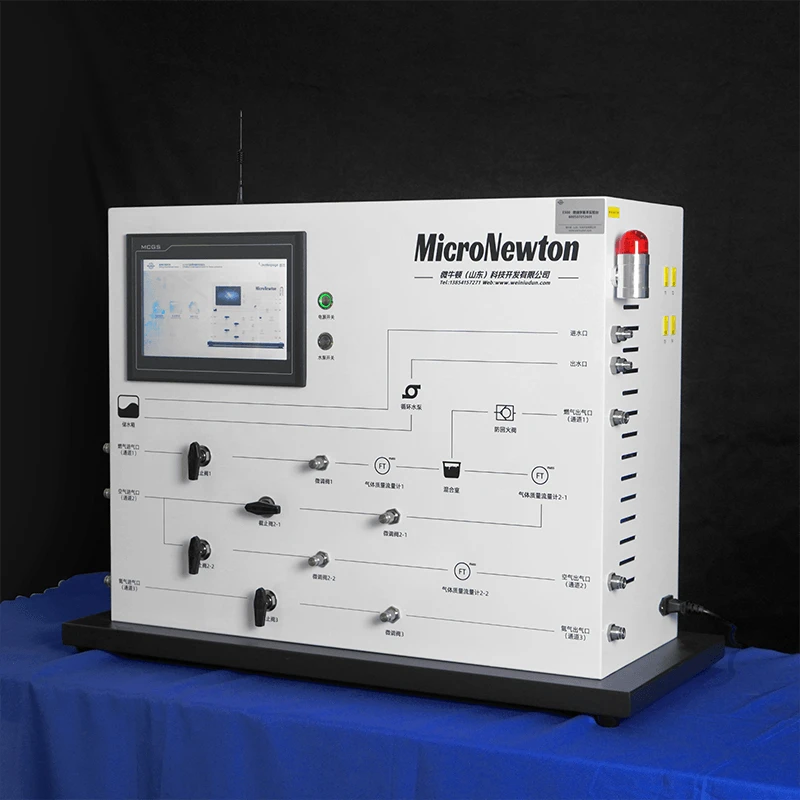

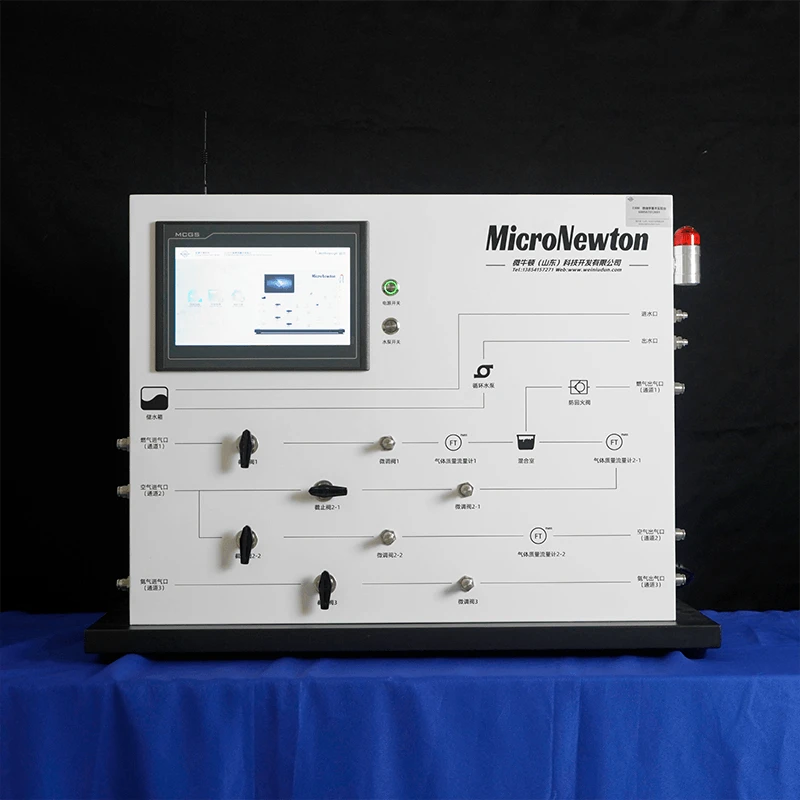

O Dispositivo Experimental Abrangente de Combustão E300 é o centro de coleta e controle dos produtos da série de combustão, suportando a integração de múltiplos gases e diferentes módulos experimentais, e obtendo diversas chamas alterando a proporção de mistura de combustível e ar. Este dispositivo possui três canais principais. As três entradas de ar da esquerda podem ser conectadas a gás, ar e nitrogênio, respectivamente, e fluem para fora das três saídas de ar da direita. O fluxo de gás pode ser ajustado através de uma válvula de ajuste fino. O canal de ar pode ser dividido em dois, com um ramal conectado ao canal de gás para pré-mistura de gás e ar na câmara de mistura. O canal de gás e dois canais de ar estão equipados com medidores de fluxo de massa de gás, que podem coletar a vazão, pressão e temperatura dentro dos canais. O dispositivo está equipado com um tanque de água de resfriamento embutido e uma bomba de circulação de água, que pode fornecer água de resfriamento para equipamentos de suporte. O equipamento é equipado com válvula anti-explosão e detector de vazamento de gás para garantir um uso seguro. Equipado com quatro canais de termopares, pode ser conectado a termopares para medir a temperatura da chama. Os dados experimentais podem ser transmitidos ao tablet de suporte através do transmissor de sinal equipado com o dispositivo.
Compartilhe:
Added to cart successfully
Recurso experimental
1.Exiba o diagrama esquemático experimental.
2. Exibir dados de fluxo de gás
3.Forneça gás e ar ao equipamento e controle a vazão
4.Usado como plataforma experimental de pesquisa de combustão universal.
Atributos do produto
|
Modelo de Produto |
E300 |
Nome do produto |
Dispositivo Experimental Abrangente para Ciência da Combustão |
|
Materiais Principais |
Chapa galvanizada, aço inoxidável 304 |
Dimensões |
800×350×600mm |
|
Peso do produto |
37kg |
Ambiente Operacional |
Temperatura ambiente, umidade relativa≤ 85%, ventilação |
|
Fonte de alimentação de entrada |
Monofásico de três fios, 220V ±5%, 50Hz/60Hz 110V ±5%, 50Hz/60Hz |
||
|
Módulos Necessários |
Nenhum |
Módulos Opcionais |
Nenhum |
