Fluxo Compressível
Este produto é desenvolvido com base nas teorias de resistência ao fluxo em Mecânica dos Fluidos e Aerodinâmica. Ele foi projetado para estudar perdas de pressão em escoamentos de fluidos compressíveis sob diferentes configurações de tubos e números de Reynolds.

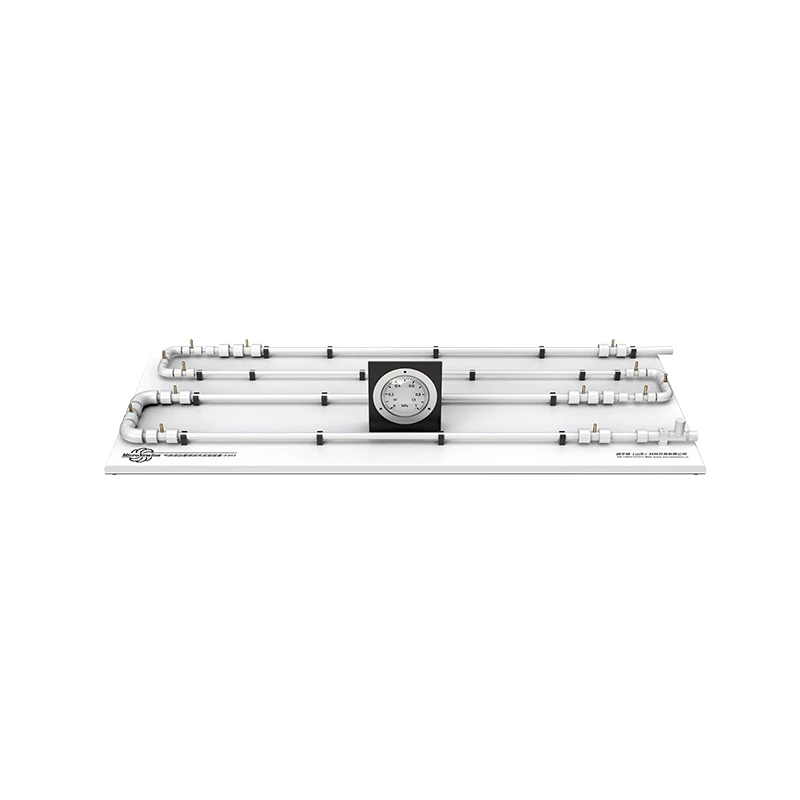

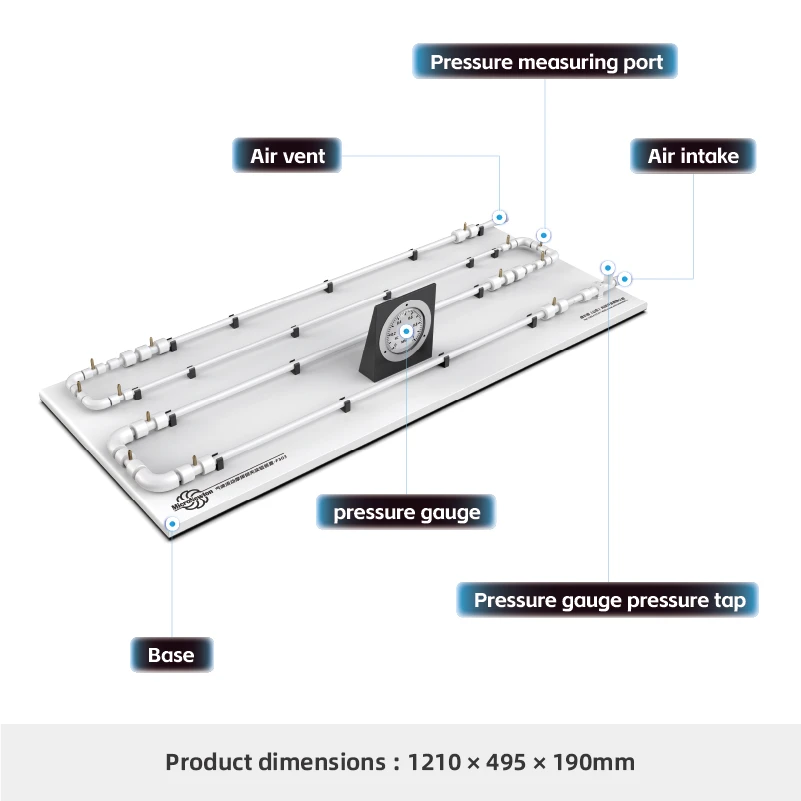

O aparelho consiste em um canal de fluxo contínuo montado a partir de tubos com diversos diâmetros e níveis de rugosidade superficial. É equipado com medidor de vazão, pontos de tomada de pressão diferencial e instrumentos de medição de pressão, permitindo a medição de perdas de pressão distribuídas (friccionais) e locais.
O sistema permite uma investigação abrangente dos fatores de atrito, características de resistência ao fluxo e comportamento de perda de pressão em sistemas de fluxo de gás.
Compartilhe:
Added to cart successfully
Funções experimentais
1. Estude as características básicas de fricção do fluxo do tubo.
2.Investigar os fatores de atrito do tubo sob diferentes números de Reynolds.
3.Analisar fatores de atrito em condições de fluxo compressível.
4. Estude a perda e recuperação de pressão quando a direção do fluxo muda abruptamente.
5Investigar a perda de pressão quando o fluxo de ar passa pelas curvas do tubo.
Atributos do produto
|
Modelo de produto |
F303 |
Nome do produto |
Aparelho Experimental de Perda de Fricção de Fluxo de Gás |
|
Materiais Principais |
Chapa de aço galvanizado, PVC, latão |
Dimensões |
1210 × 495 × 210 milímetros |
|
Peso do produto |
15kg |
Ambiente Operacional |
Temperatura ambiente, Umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Nenhum |
||
|
Módulos Necessários |
Compressor de ar, pequena estação de abastecimento de ar |
Módulos Opcionais |
Nenhum |
