Laboratório de Armazenamento de Energia

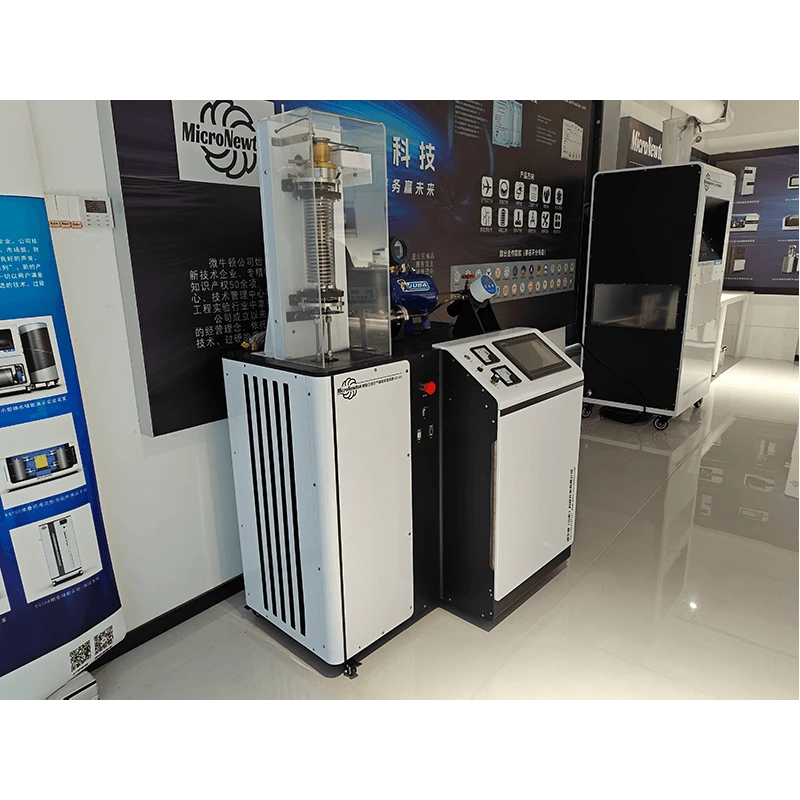

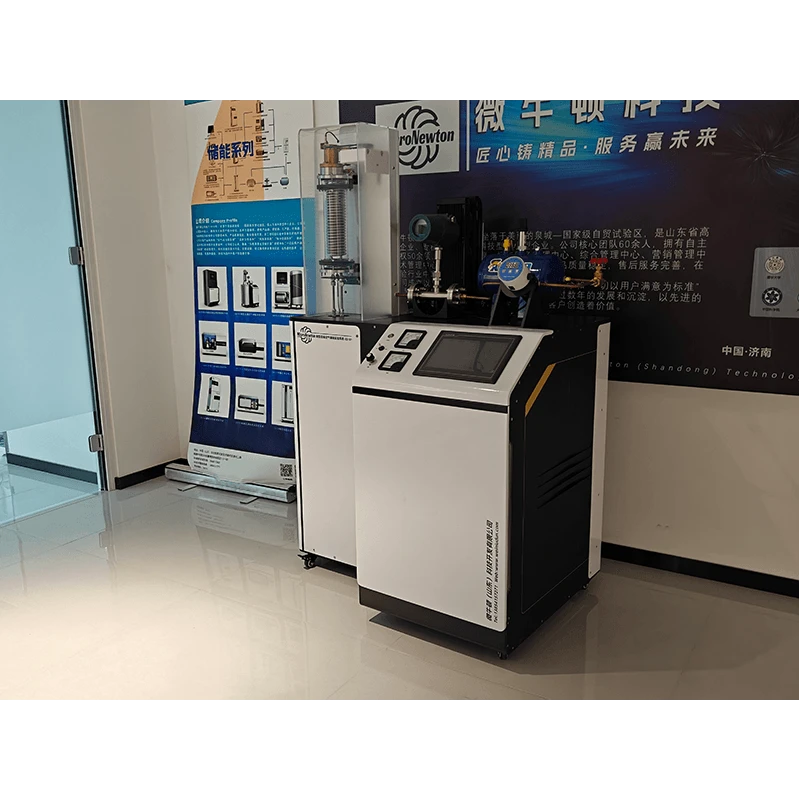

Este produto foi projetado e fabricado com base em um sistema de armazenamento de energia de ar comprimido de combustão não renovável, composto por unidade compressora, unidade de armazenamento de ar, unidade geradora de turbina, unidade de resfriamento, unidade de aquisição e controle de dados e unidade de proteção de segurança. Desenvolvido a partir de sistemas industriais de armazenamento de energia de ar comprimido em grande escala, este dispositivo experimental compacto é adaptado para fins educacionais e de pesquisa, permitindo aos usuários compreender os princípios do armazenamento de energia de ar comprimido, demonstrar operações do sistema, realizar treinamento prático e projetar experimentos.
Compartilhe:
Added to cart successfully
Função experimental
1.O sistema é capaz de realizar experimentos na curva de desempenho da liberação de ar comprimido.
2.O sistema é capaz de realizar experimentos de curva de desempenho de turbinas.
3.O sistema suporta a análise de como a geração de energia varia com a velocidade de rotação da turbina e a pressão de entrada.
4.O sistema suporta a plotagem de curvas de potência-tempo e o cálculo da geração de eletricidade durante um período de tempo especificado.
5.O sistema suporta experimentos para analisar a eficiência de conversão de energia.
Atributos do produto
|
Modelo de Produto |
ES101 |
Nome do produto |
Sistema experimental de armazenamento de energia de ar comprimido em microescala |
|
Materiais Principais |
Aço carbono e cobre roxo |
Dimensões |
1039×750×1608milímetros |
|
Peso do produto |
Aproximadamente 232 kg |
Ambiente Operacional |
À temperatura ambiente, com umidade relativa ≤85% |
|
Fonte de alimentação de entrada |
Trifásico cinco fios, 380V ±5%,50Hz/60Hz | ||
|
Módulos Necessários |
Nenhum |
Módulos Opcionais |
Nenhum |
