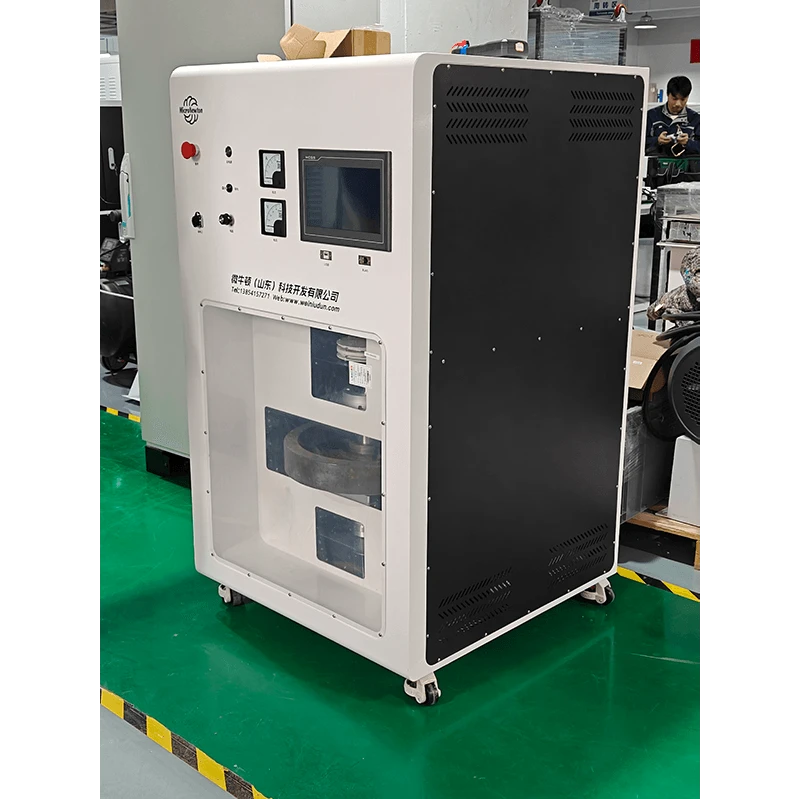

ES103-Sistema experimental de armazenamento de energia flywheel em pequena escala

ES103-Sistema experimental de armazenamento de energia flywheel em pequena escala

Este produto consiste em corpo de volante, embreagem eletromagnética, servo motor, gerador e módulo de medição de energia elétrica. Seu mecanismo central converte energia elétrica em energia cinética para armazenamento por meio da rotação em alta velocidade do volante. Ao analisar a relação entre velocidade de rotação e capacidade de armazenamento de energia com base nos parâmetros de diâmetro e peso do volante, o sistema avalia sua eficiência sob diversas condições de operação, monitorando o consumo e a geração de energia elétrica durante as fases de carga e descarga. Além disso, dispositivos de precisão permitem o monitoramento em tempo real de parâmetros críticos, como velocidade de rotação, corrente, tensão e consumo de energia, com dados experimentais sendo registrados continuamente.

Compartilhe:

Consulte agora Próximos Produtos Adicionar à lista

Função experimental

1.Ao integrar parâmetros como diâmetro e peso do volante, a relação entre velocidade de rotação e capacidade de armazenamento de energia pode ser analisada.

2.Ao monitorar a energia elétrica consumida ou gerada durante as fases de carga e descarga, a eficiência do sistema sob diversas condições de operação pode ser avaliada. Enquanto isso, instrumentos de precisão permitem o monitoramento preciso em tempo real de parâmetros-chave, como velocidade de rotação, corrente, tensão e consumo de energia, com dados experimentais sendo registrados continuamente.

3. Um experimento que demonstra a relação entre a capacidade de armazenamento de energia do volante e a velocidade/inércia de rotação

4. Aplicável para experimentos característicos de carga e descarga de sistemas de armazenamento de energia de volante

Atributos do produto

Modelo de Produto	ES103	Nome do produto	Sistema experimental de armazenamento de energia com volante de inércia em pequena escala
Materiais Principais	aço carbono	Dimensões	800×820×1400mm
Peso do produto	68kg	Ambiente Operacional	À temperatura ambiente, com umidade relativa ≤85%
Fonte de alimentação de entrada	Monofásico trifásico, 220V ±5%，50Hz/60Hz ；110V ±5%，50Hz/60Hz
Módulos Necessários	Nenhum	Módulos Opcionais	Nenhum
