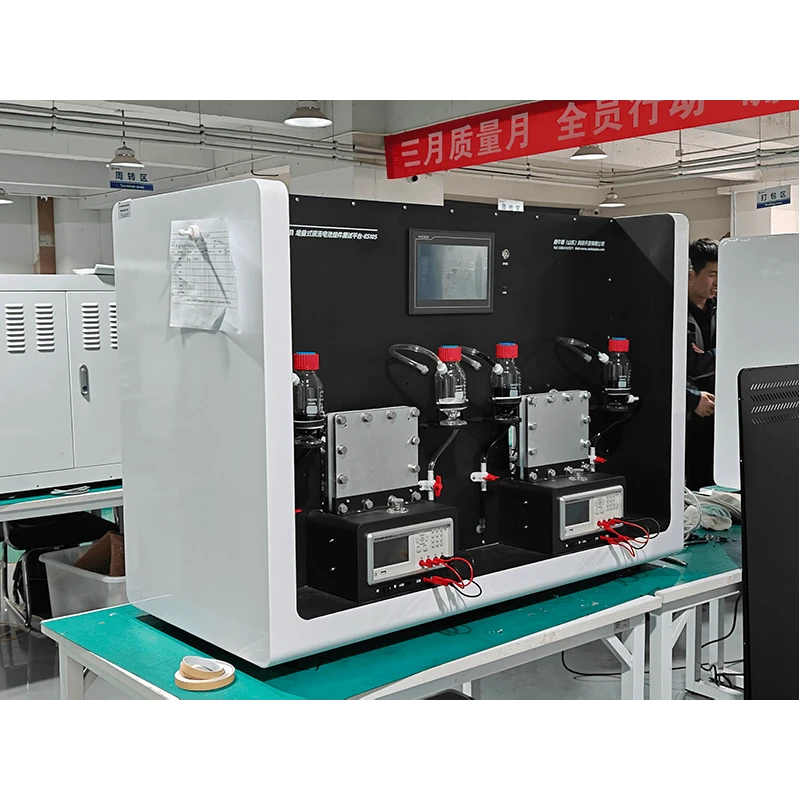

Laboratório de Armazenamento de Energia
Este produto consiste em um instrumento abrangente de teste de bateria, módulos de bateria de fluxo, um tanque de solução e uma bomba de circulação. O eletrólito é completamente isolado dos eletrodos, com as soluções eletrolíticas positivas e negativas circulando pela pilha de baterias sob acionamento da bomba para sofrer reações de descarga.
Este produto consegue a conversão mútua entre energia elétrica e química através da carga e descarga do eletrólito através da pilha. Ele analisa e calcula a eficiência de armazenamento de energia das baterias de fluxo enquanto compara o desempenho de diferentes pilhas de membranas de troca de prótons, permitindo que os pesquisadores dominem o fluxo de trabalho operacional das baterias de fluxo e obtenham uma compreensão intuitiva mais profunda da separação potência-energia.
Compartilhe:
Added to cart successfully
Função experimental
1. Vários sistemas de fluxo podem ser empregados - incluindo totalmente alumina, zinco-ferro, ferro-cromo, zinco-ferro, zinco-bromo, iodo, solução orgânica, hidrogênio eletrolítico, metanol e redução de dióxido de carbono - para comparar seu desempenho de carga-descarga. Os sinais de saída podem ser conectados à unidade host de armazenamento de energia e ao módulo de teste de bateria.
2.A eficiência de carga/descarga da pilha de teste pode ser medida.
3.O efeito de diferentes taxas de fluxo no desempenho da pilha pode ser testado.
4.O efeito de diferentes membranas de troca de material no desempenho da pilha pode ser testado.
5.A densidade de potência e a densidade de energia da bateria de fluxo podem ser testadas.
6.As baterias de fluxo podem ser integradas com outros sistemas de armazenamento de energia para investigar seu desempenho e estratégias de controle otimizadas em sistemas híbridos de armazenamento de energia.
Atributos do produto
|
Modelo de Produto |
ES105 |
Nome do produto |
Plataforma de teste de módulo de bateria de fluxo empilhado |
|
Materiais Principais |
Liga de aço carbono-alumínio |
Dimensões |
1300×600×930 mm |
|
Peso do produto |
81kg |
Ambiente Operacional |
À temperatura ambiente, com umidade relativa ≤85% |
|
Fonte de alimentação de entrada |
Trifásico monofásico ，220 V ±5%，50Hz/60Hz 110V ±5%，50Hz/60Hz |
||
|
Módulos Necessários |
Nenhum |
Módulos Opcionais |
Nenhum |
