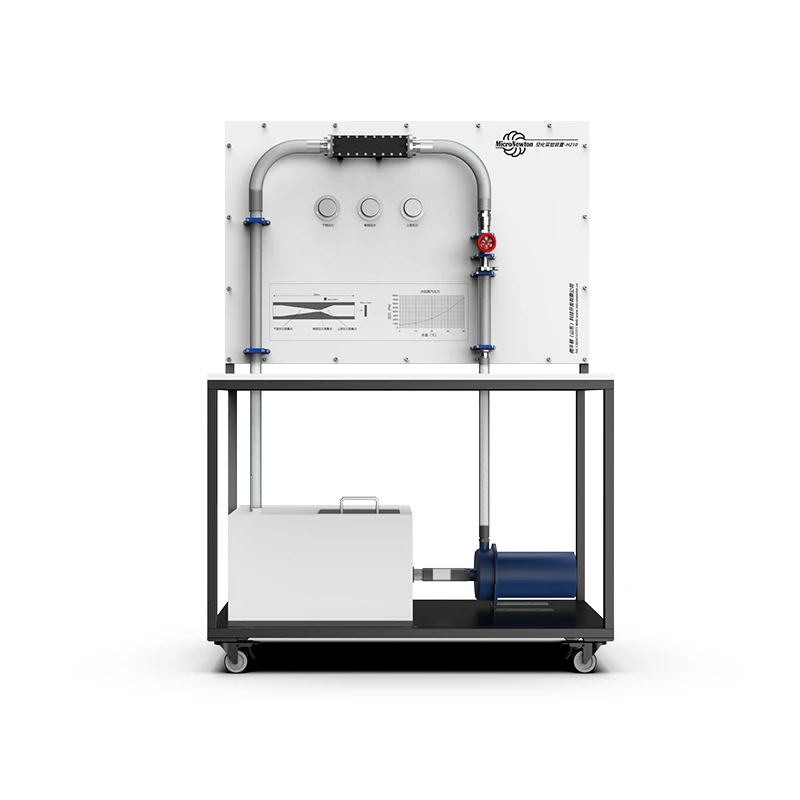

Aparelho experimental de cavitação H210

Este aparelho foi projetado para demonstrar a formação de bolhas em um fluido devido à redução da pressão local, também conhecida como cavitação. A cavitação é um fenômeno clássico da mecânica dos fluidos causado pela liberação de gases dissolvidos em um líquido quando a pressão local cai.

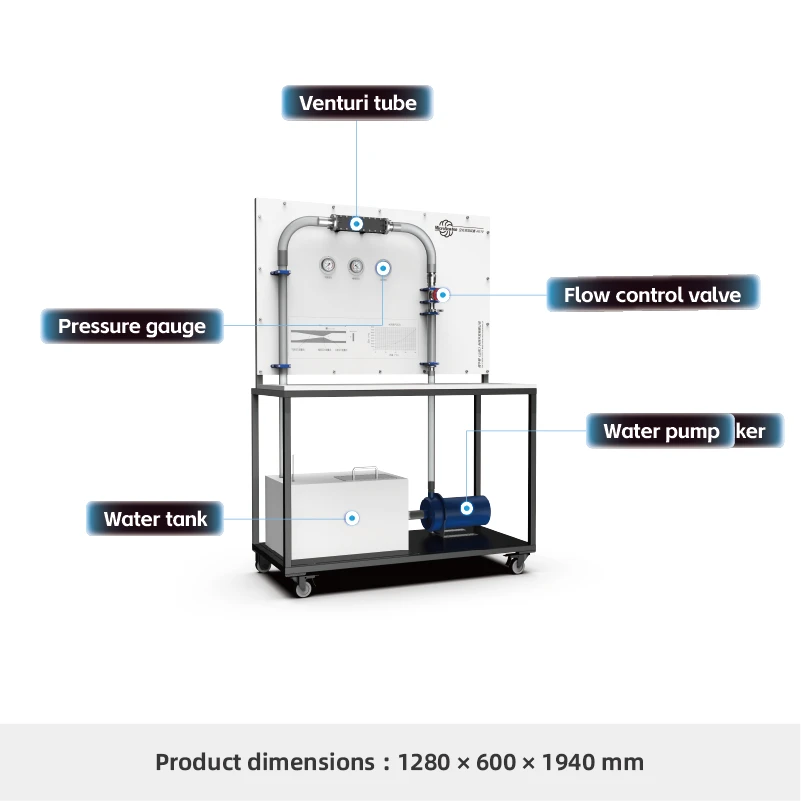

Para facilitar a observação da cavitação, o dispositivo inclui uma seção de tubo Venturi projetada especificamente para gerar cavitação, juntamente com três manômetros para medir as pressões a montante, na garganta e a jusante. Todo o canal de fluxo é feito de material totalmente transparente, permitindo uma visualização clara do fenômeno. A taxa de fluxo pode ser ajustada com precisão para mostrar o efeito da velocidade do fluxo na formação de cavitação. O processo experimental é projetado para que os alunos possam participar plenamente, incluindo o desenho preliminar do experimento, ajudando a cultivar habilidades inovadoras e de pesquisa.

Compartilhe:

Consulte agora Próximos Produtos Adicionar à lista

Atributos do produto

Modelo de produto	H210	Nome do produto	Aparelho Experimental de Cavitação
Materiais Principais	Chapa acrílica galvanizada	Dimensões	1280×600×1940mm
Peso do produto	82kg	Ambiente Operacional	Temperatura ambiente, umidade relativa ≤ 85%
Fonte de alimentação de entrada	Monofásico de três fios, 220V ±5%, 50Hz/60Hz 110V ±5%, 50Hz/60Hz
Módulos Necessários	Nenhum	Módulos Opcionais	Nenhum
