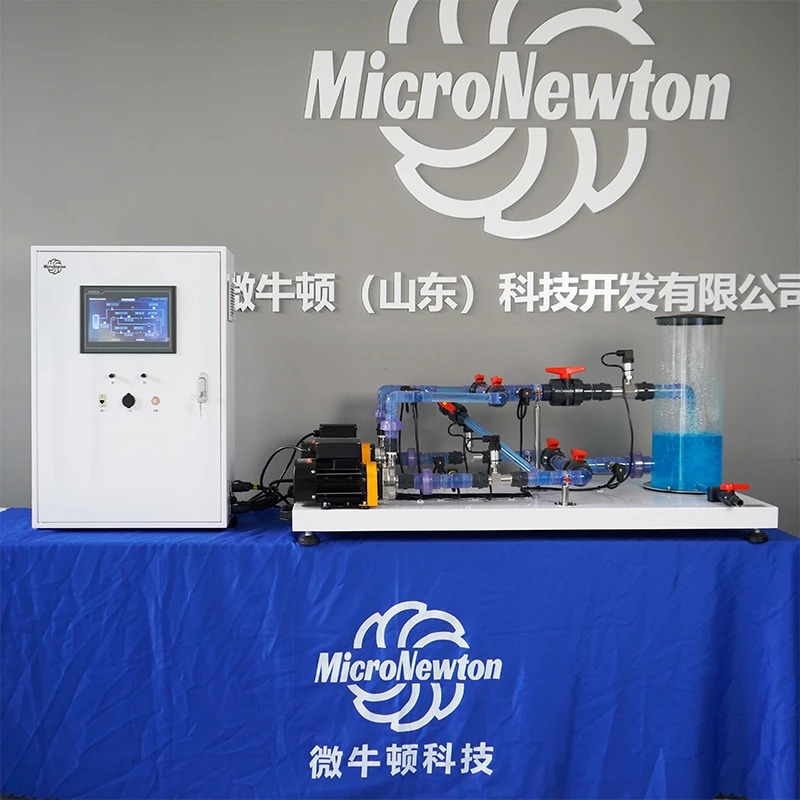

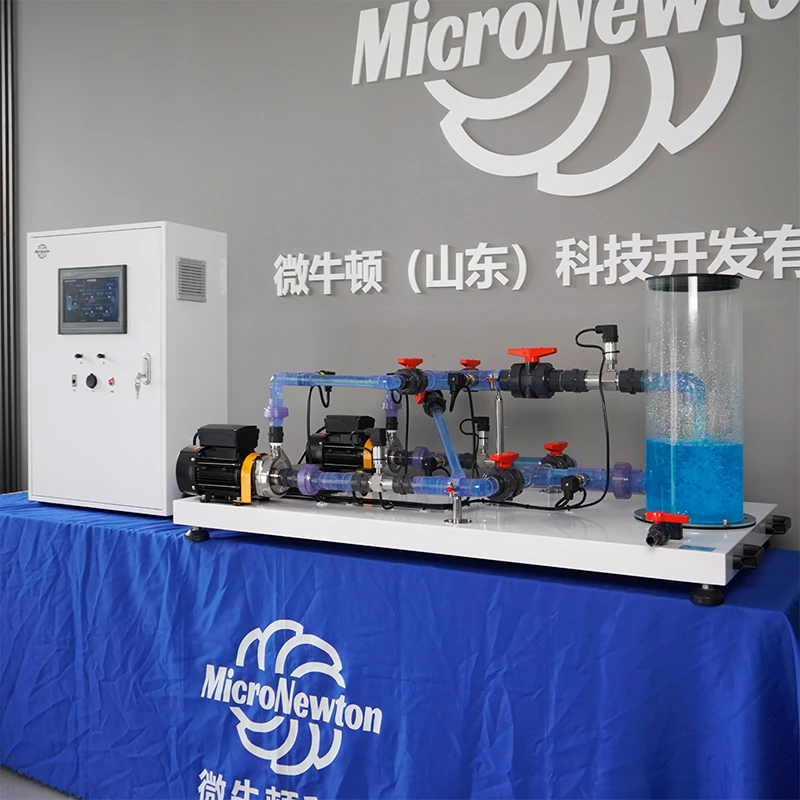

Máquinas de Fluidos
Este aparelho foi especialmente projetado para ensino e treinamento prático de mecânica dos fluidos, permitindo experimentos abrangentes sob três condições de operação: bomba centrífuga única, operação em série e operação paralela. Ele combina demonstração e funcionalidade prática, tornando-o adequado para ensino em laboratórios universitários e testes de pesquisa básica.

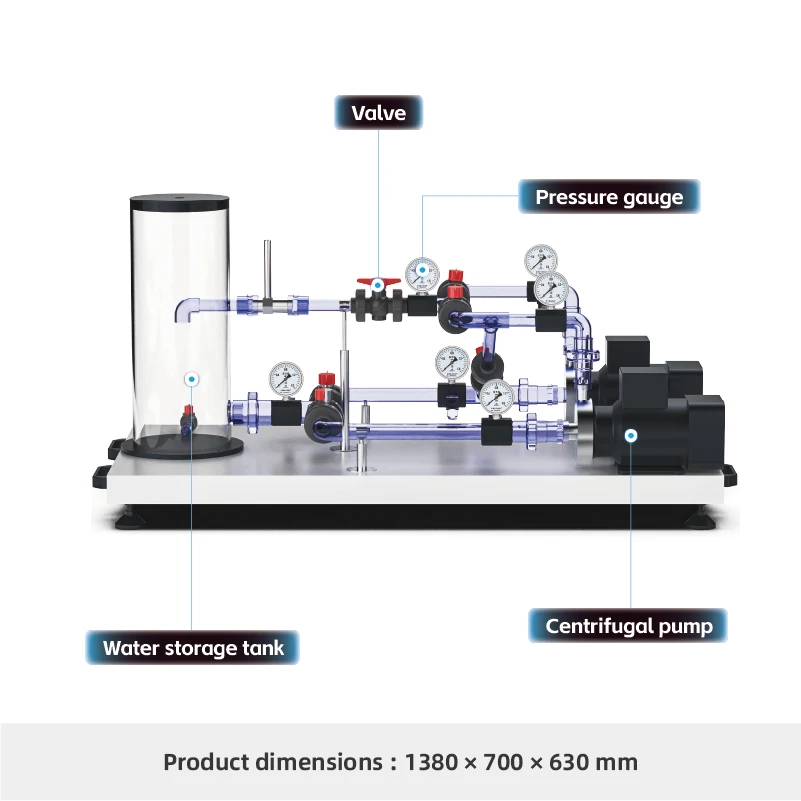

O sistema é equipado com duas bombas centrífugas idênticas e uma rede completa de tubulações, além de instrumentos de precisão como manômetros, fluxômetros e conversores de frequência. Parâmetros importantes como vazão, altura manométrica e potência podem ser medidos com precisão e os dados podem ser registrados e consultados automaticamente.
Compartilhe:
Added to cart successfully
Funções experimentais
1.Teste de desempenho de bomba única: meça a vazão (Q) e a altura manométrica (H) da bomba e trace a curva característica da bomba (Q-H).
2. Experimento de operação em série: Verifique se na operação em série, a vazão permanece constante e as alturas manométricas são aditivas e determine a curva característica para operação em série.
3. Experimento de operação paralela: Verifique se na operação paralela, a altura manométrica é a mesma e as taxas de fluxo são aditivas e determine a curva característica para operação paralela.
4. Medição das características da tubulação: Teste a resistência da tubulação sob diferentes aberturas de válvula.
5. Análise de comparação operacional: compare operações de bombas simples, em série e paralelas para compreender as aplicações de engenharia de diferentes configurações.
6. Experimentos estendidos: Realize experimentos de cavitação de bomba, testes de desempenho de velocidade variável e estude regras de impedância e regulação de fluxo do sistema.
Atributos do produto
|
Modelo de produto |
H265 |
Nome do produto |
Aparelho Experimental de Bomba Série-Paralela |
|
Materiais Principais |
Chapa galvanizada, tubo de PVC |
Dimensões |
1380×700×630mm |
|
Peso do produto |
74,5kg |
Ambiente Operacional |
Temperatura ambiente, umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Monofásico de três fios, 220V ±5%, 50Hz/60Hz 110V ±5%, 50Hz/60Hz |
||
|
Módulos Necessários |
Nenhum |
Módulos Opcionais |
Nenhum |
