Fundamentos da Aerodinâmica

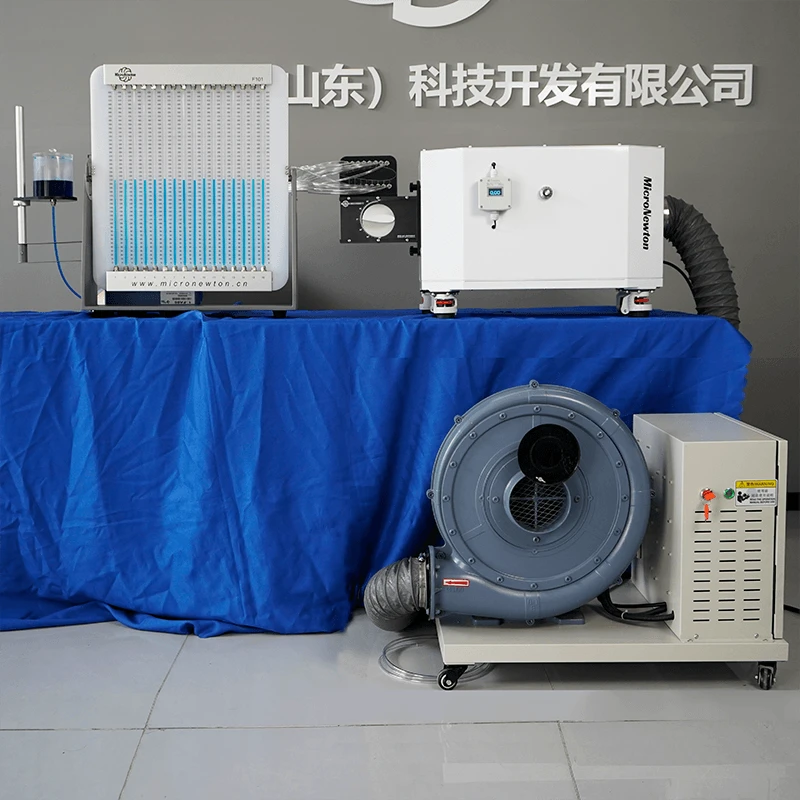

Este produto foi projetado para ser usado em conjunto com a Plataforma Experimental Básica Air Dynamics (F100) e o módulo manômetro multitubo (F101). É usado para pesquisas experimentais sobre as características aerodinâmicas do fluxo de aerofólio em condições de baixa velocidade.

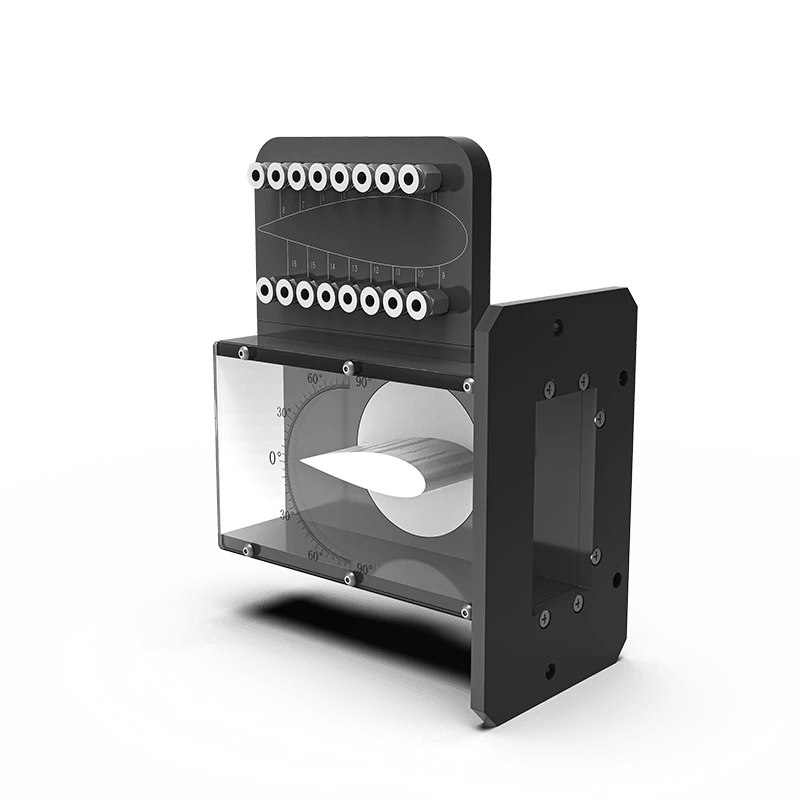

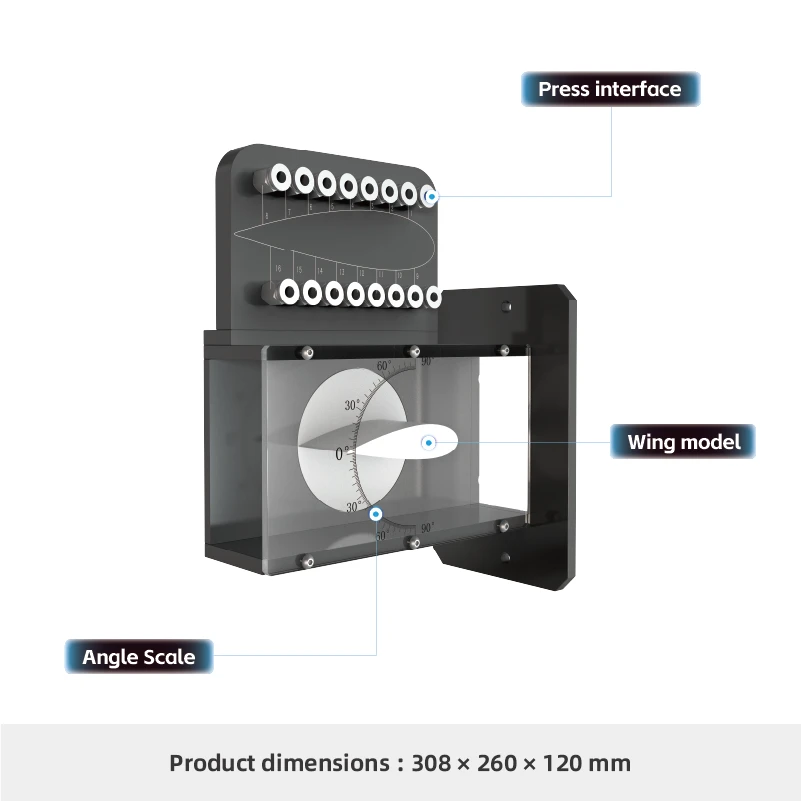

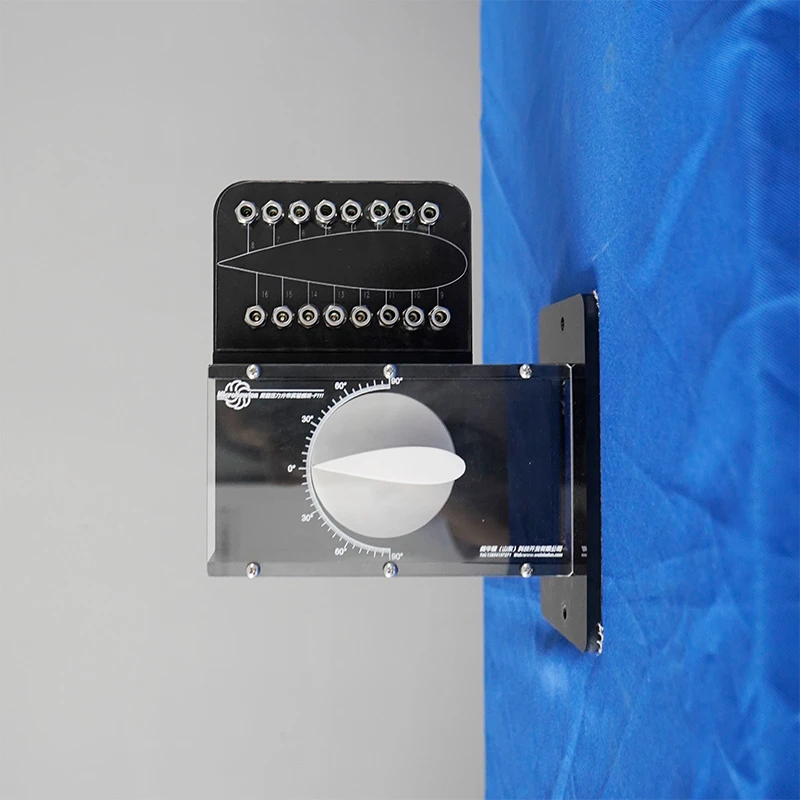

O módulo consiste em um canal de fluxo visual retangular com um aerofólio simétrico fixo instalado em seu interior. Os pontos de medição de pressão são distribuídos uniformemente ao longo da direção da corda na superfície do aerofólio. Quando conectado ao manômetro multitubo, a pressão em cada ponto pode ser medida para traçar a curva de distribuição de pressão.
O módulo também permite o ajuste preciso do ângulo de ataque do aerofólio durante os experimentos.
Compartilhe:
Added to cart successfully
Funções experimentais
1.Estudar a distribuição da pressão superficial de um aerofólio sob condições de fluxo de baixa velocidade.
2. Compreender os parâmetros geométricos e a definição dos parâmetros aerodinâmicos de um aerofólio.
3. Estudar e analisar experimentalmente a teoria da linha de sustentação do aerofólio.
4. Meça a elevação e trace a curva de elevação.
Atributos do produto
|
Modelo de produto |
F111 |
Nome do produto |
Módulo Experimental de Distribuição de Pressão de Aerofólio |
|
Materiais Principais |
POM preto, acrílico transparente, resina fotossensível branca |
Dimensões |
308 × 120 × 261 milímetros |
|
Peso do produto |
1,6kg |
Ambiente Operacional |
Temperatura ambiente, Umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Nenhum |
||
|
Módulos Necessários |
Tubulação de pressão (10 m) |
Módulos Opcionais |
Nenhum |
