Fundamentos da Aerodinâmica

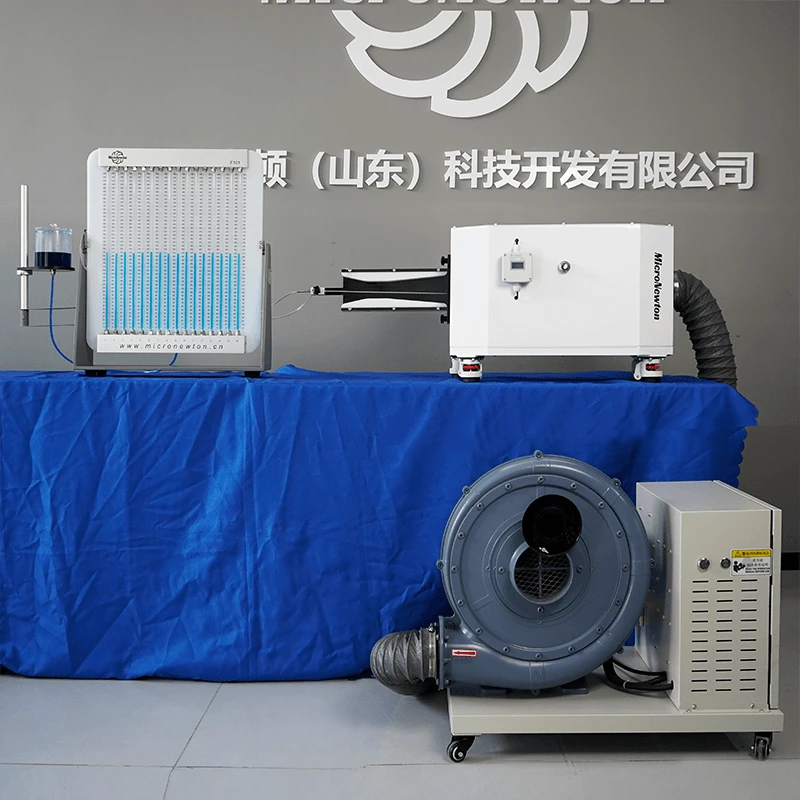

Este produto foi projetado para ser usado em conjunto com a Bancada Experimental de Aerodinâmica Básica e o Módulo Experimental de Manômetro Multitubo. Destina-se a estudar e demonstrar a aplicação da equação de Bernoulli em aerodinâmica.

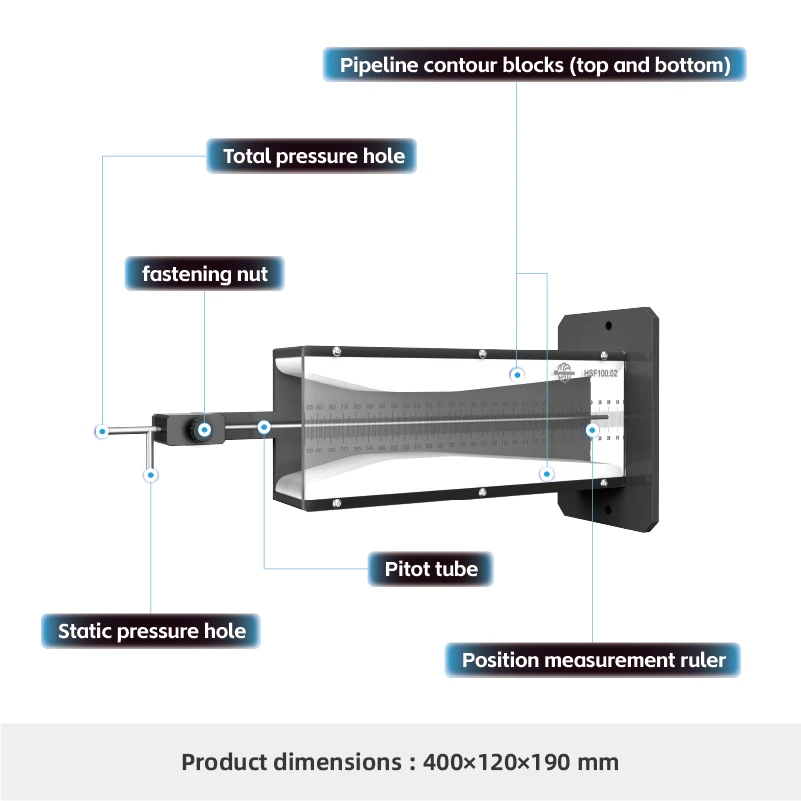

O aparelho consiste em um modelo Venturi e um tubo Pitot ajustável. O tubo Pitot pode ser movido ao longo da linha central do canal de fluxo para medir a distribuição de pressão em diferentes velocidades de fluxo de ar. As leituras de pressão são obtidas no manômetro multitubo.
Este módulo é utilizado principalmente para analisar variações de pressão do fluxo de ar através de um canal Venturi, permitindo uma verificação clara e intuitiva da equação de Bernoulli. Também ajuda os usuários a aprender como operar um tubo Pitot. Combinado com parâmetros geométricos, permite o cálculo da velocidade e vazão do ar.
Compartilhe:
Added to cart successfully
Funções Experimentais
1.Estude e verifique a equação de Bernoulli.
2.Aprenda a usar um tubo Pitot e realize medições de velocidade do fluxo de ar.
3. Meça a distribuição de pressão ao longo do canal de fluxo Venturi.
Atributos do Produto
|
Modelo de Produto |
F102 |
Nome do produto |
Módulo Experimental da Equação de Bernoulli |
|
Materiais Principais |
POM preto, acrílico transparente |
Dimensões |
190 × 120 × 450 milímetros |
|
Peso do produto |
2,1kg |
Ambiente Operacional |
Temperatura ambiente, Umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Nenhum |
||
|
Módulos Necessários |
Nenhum |
Módulos Opcionais |
Nenhum |
