Fundamentos da Aerodinâmica

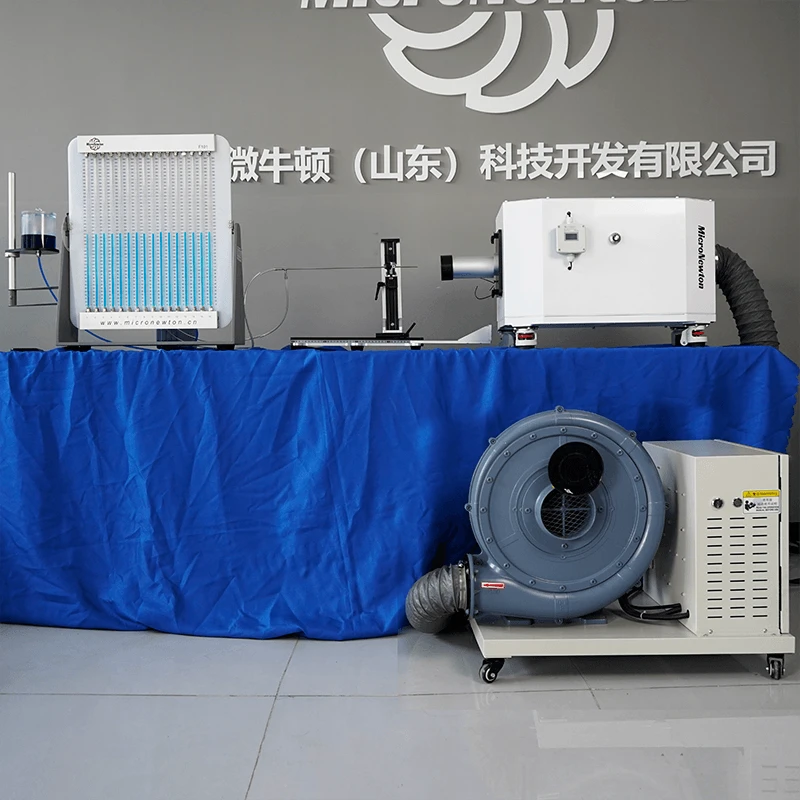

Este produto foi projetado para ser usado em conjunto com a Bancada Experimental de Aerodinâmica Básica e o Módulo Experimental de Manômetro Multitubo. Destina-se ao estudo das características do fluxo de ar dentro de um tubo circular, com foco no comportamento do fluxo turbulento.

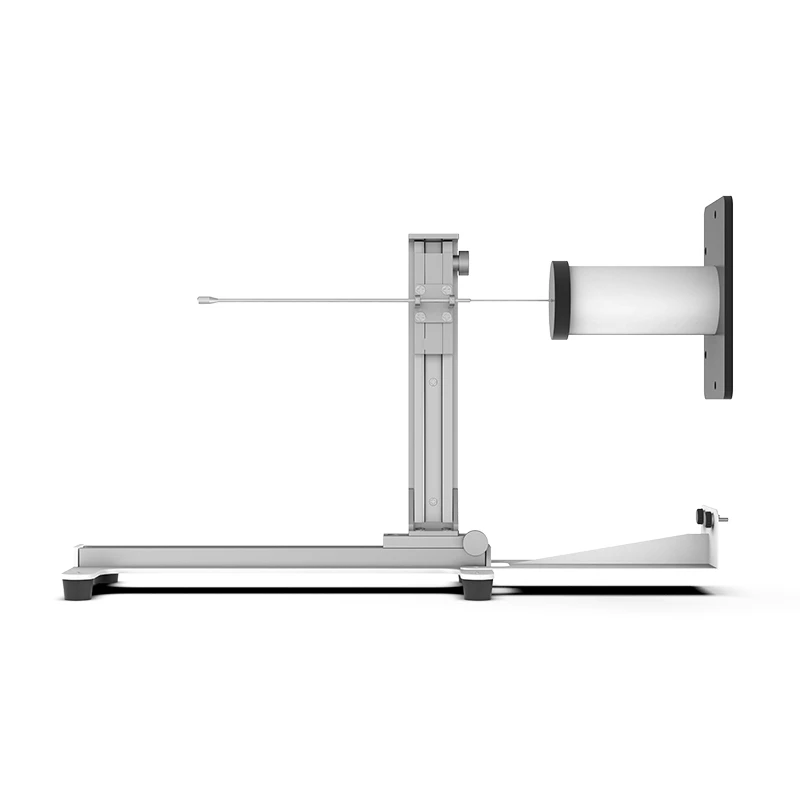

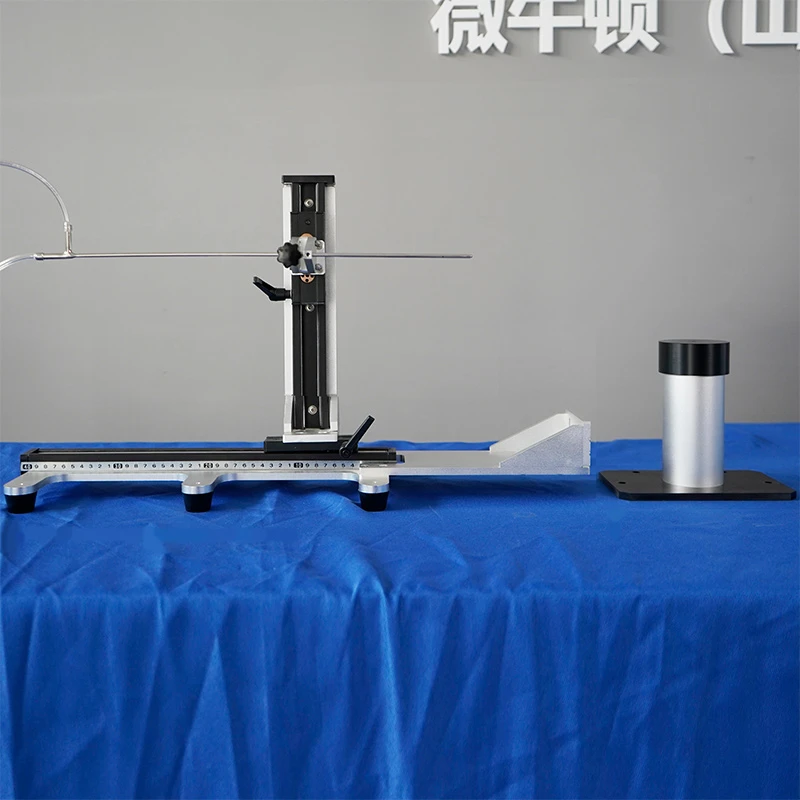

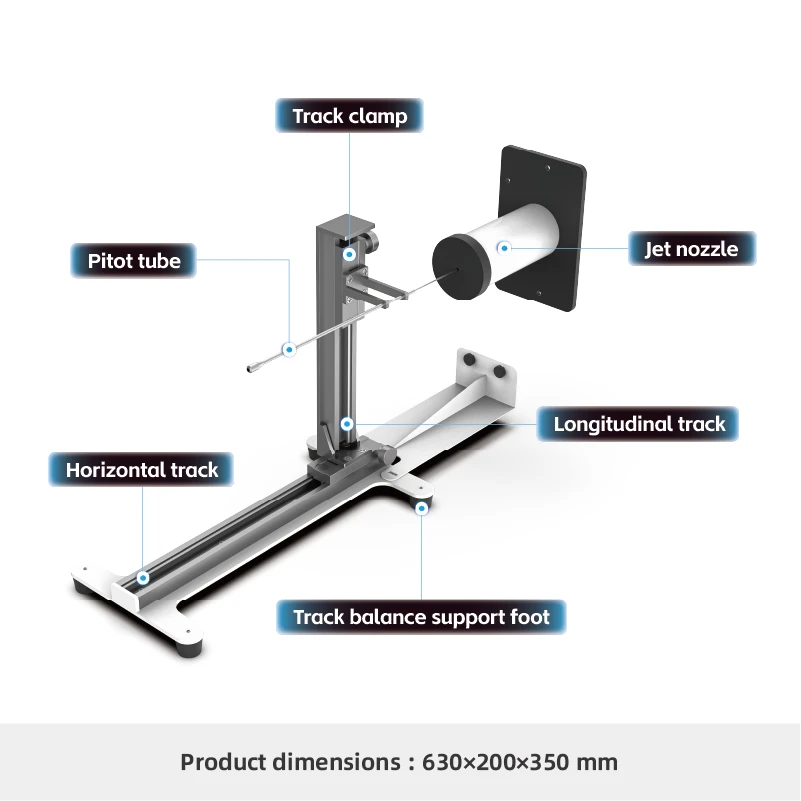

O módulo consiste em um tubo metálico circular, com saída de arestas vivas dentro da seção reta para promover a formação de fluxo turbulento. Um tubo Pitot é montado em uma estrutura de medição e pode ser movido tanto horizontal quanto verticalmente dentro do tubo.
Em combinação com o manômetro multitubo, o sistema permite a medição da distribuição da pressão axial ao longo da linha central do tubo, bem como a investigação do comportamento da camada limite ao longo da parede interna. Ele também permite traçar perfis de velocidade dentro do campo de fluxo do tubo e estimar perdas de pressão por atrito.
Um dispositivo de posicionamento central está incluído para facilitar medições precisas e repetíveis.
Compartilhe:
Added to cart successfully
Funções experimentais
1.Estude a distribuição de pressão e velocidade ao longo da linha central do fluxo de ar em um tubo circular.
2.Investigar a distribuição de velocidade em diferentes posições axiais.
3.Analisar perfis de velocidade radial, variação da vazão mássica e distribuição de energia cinética.
4. Estude a distribuição da camada limite ao longo da parede interna do tubo.
Atributos do produto
|
Modelo de Produto |
F104 |
Nome do produto |
Módulo Experimental de Fluxo Turbulento de Tubo Circular |
|
Materiais Principais |
Chapa de aço galvanizado, POM preto, liga de alumínio |
Especificações |
630 × 230 × 380 milímetros |
|
Peso do produto |
5,05kg |
Ambiente Operacional |
Temperatura ambiente, Umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Nenhum |
||
|
Módulos Necessários |
Nenhum |
Módulos Opcionais |
Nenhum |
