Módulo Experimental de Efeito Coanda F106

Módulo Experimental de Efeito Coanda F106

Este produto foi projetado para ser usado em conjunto com a Bancada Experimental de Aerodinâmica Básica. Destina-se ao estudo das características de fluxo associadas ao efeito Coandă (efeito de fixação na parede) em aerodinâmica.

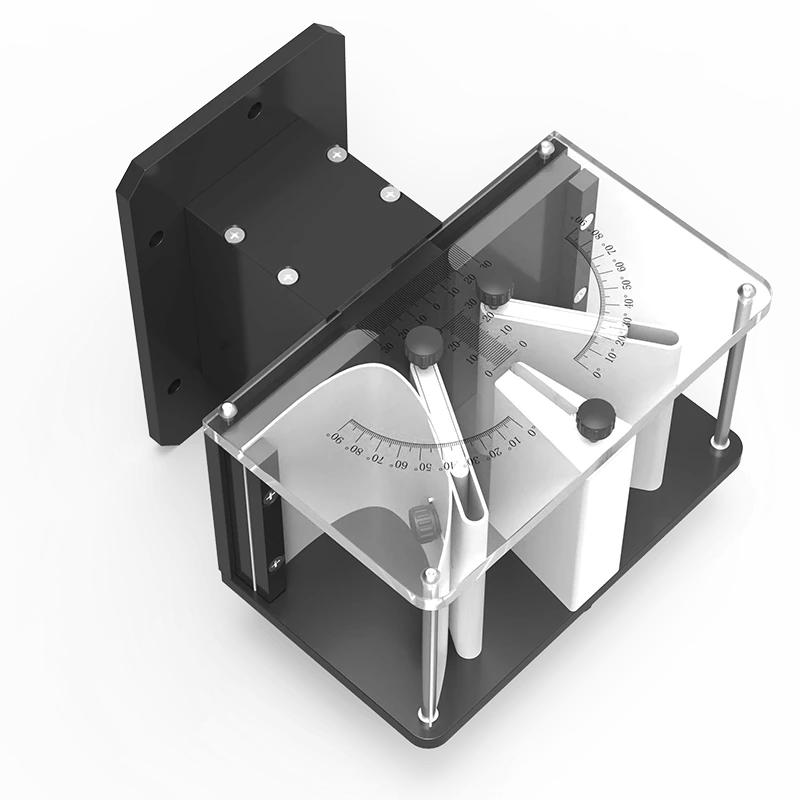

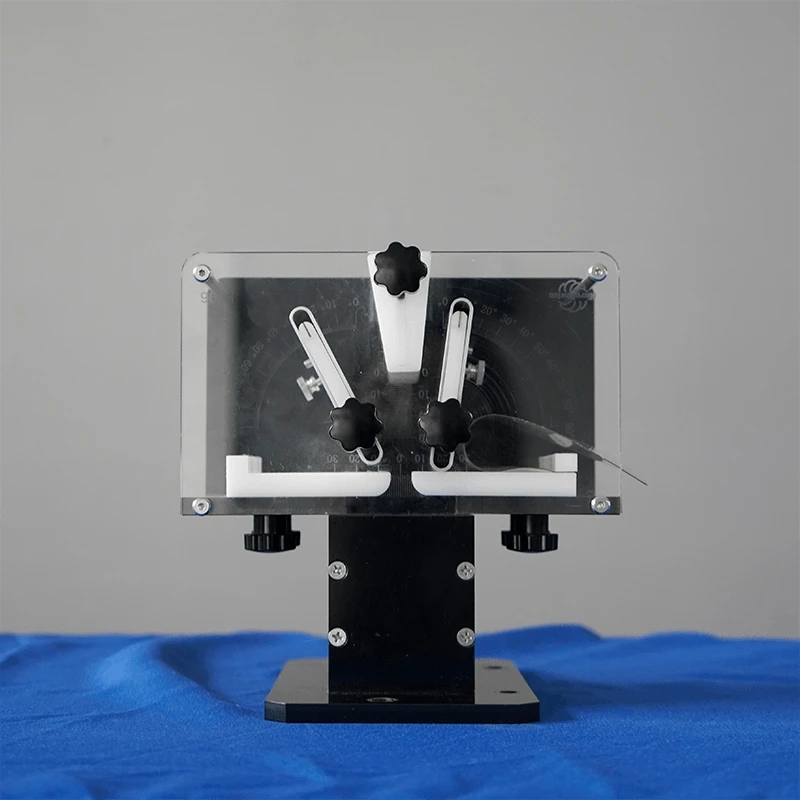

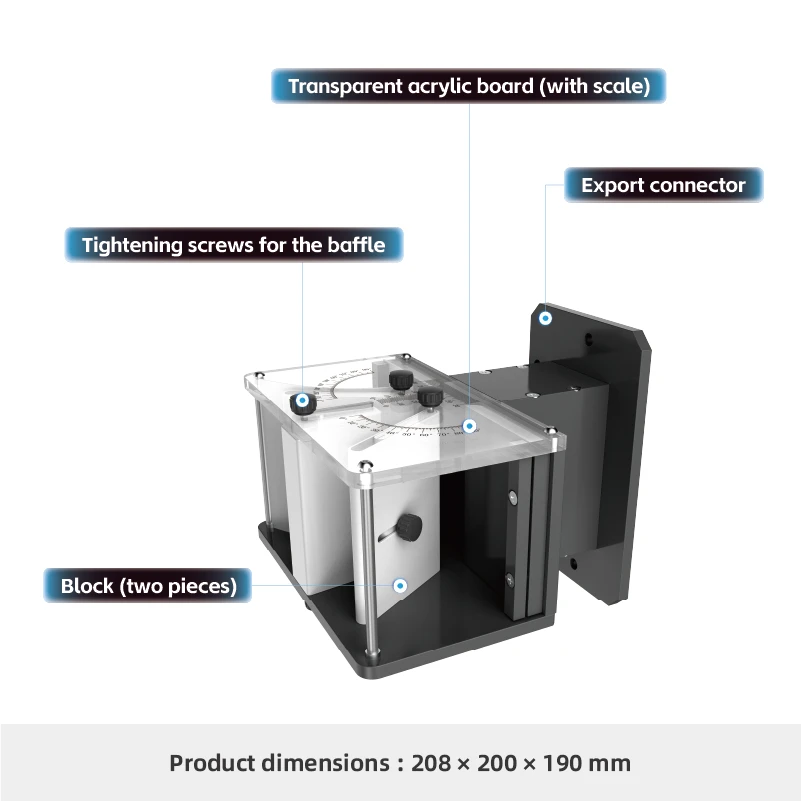

O módulo possui um canal de fluxo retangular semitransparente, que é conectado à bancada aerodinâmica através de um conector de saída. Dentro do canal há um caminho de fluxo de parede dupla em forma de Y, com tamanho de abertura ajustável e uma placa divisora posicionada centralmente. A posição axial, o ângulo e a distância de deslocamento da placa divisora podem ser ajustados e lidos através de marcações de escala.

Esta configuração permite a investigação do comportamento do fluxo de ar bidimensional e do efeito Coandă, onde um jato de fluido se fixa a uma superfície próxima durante o fluxo.

Compartilhe:

Consulte agora Próximos Produtos Adicionar à lista

Atributos do Produto

Modelo de Produto	F106	Nome do produto	Módulo Experimental do Efeito Coanda
Materiais Principais	POM, liga de alumínio, acrílico transparente	Dimensões	190 × 200 × 208 milímetros
Peso do produto	1,85kg	Ambiente Operacional	Temperatura ambiente, Umidade relativa ≤ 85%
Fonte de alimentação de entrada	Nenhum
Módulos Necessários	Nenhum	Módulos Opcionais	Nenhum
