Fundamentos da Aerodinâmica

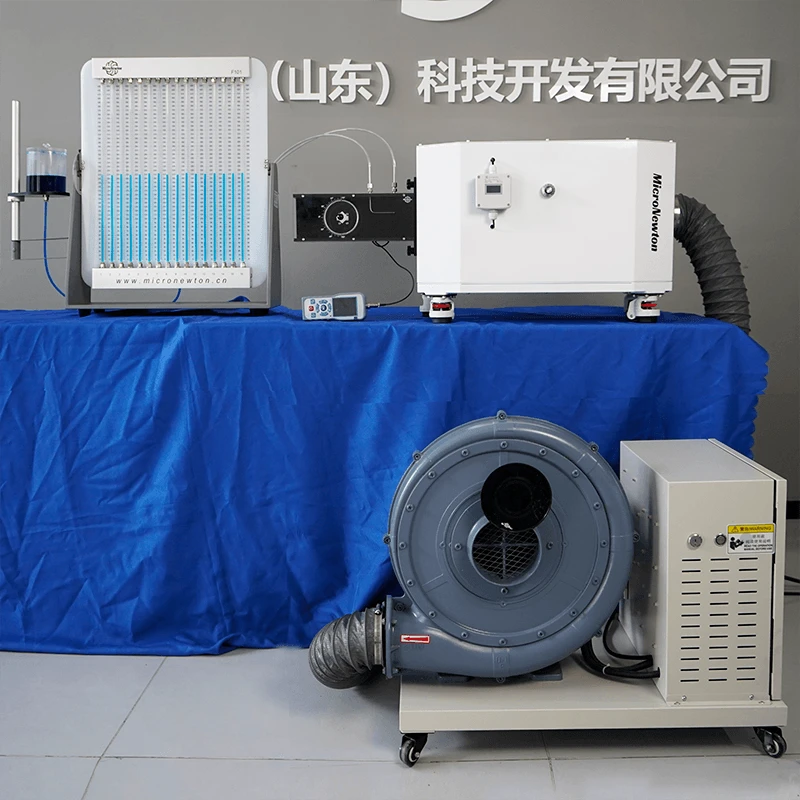

Este produto foi projetado para ser usado em conjunto com a Bancada Experimental de Aerodinâmica Básica. Destina-se ao estudo das características da força de arrasto do fluxo ao redor dos corpos na aerodinâmica.

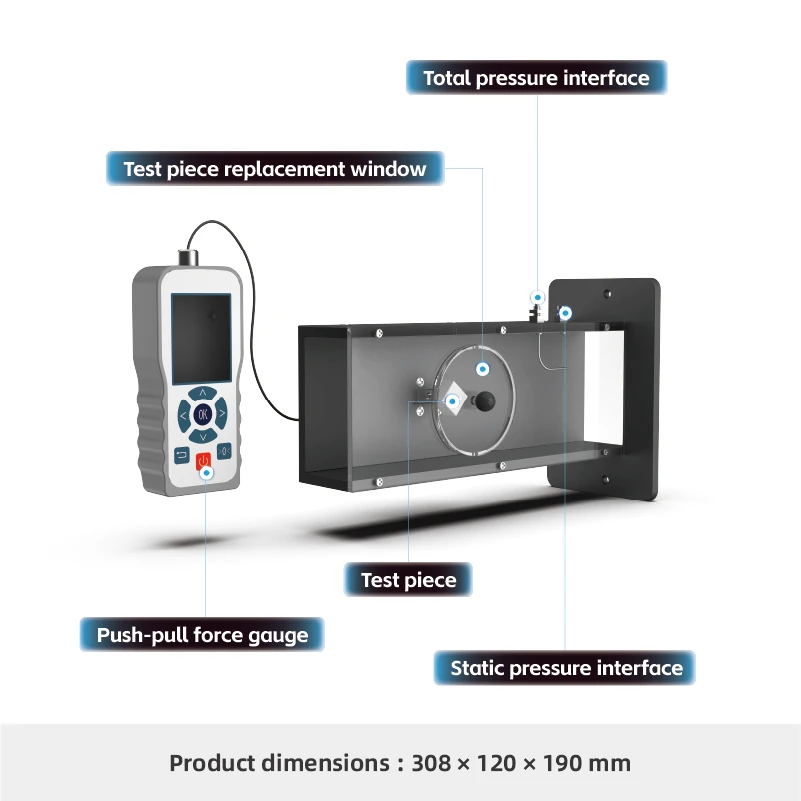

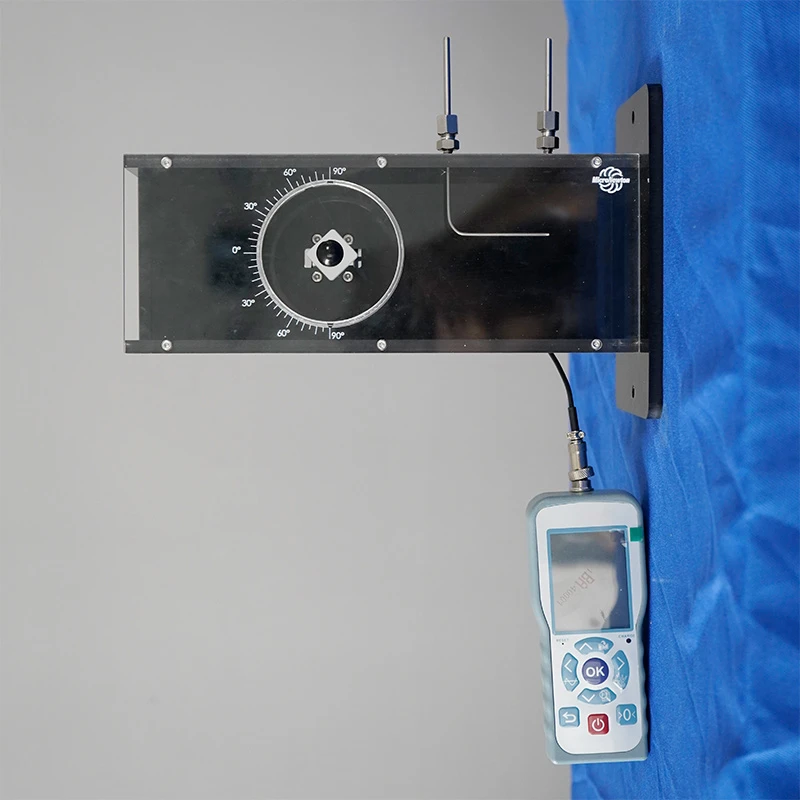

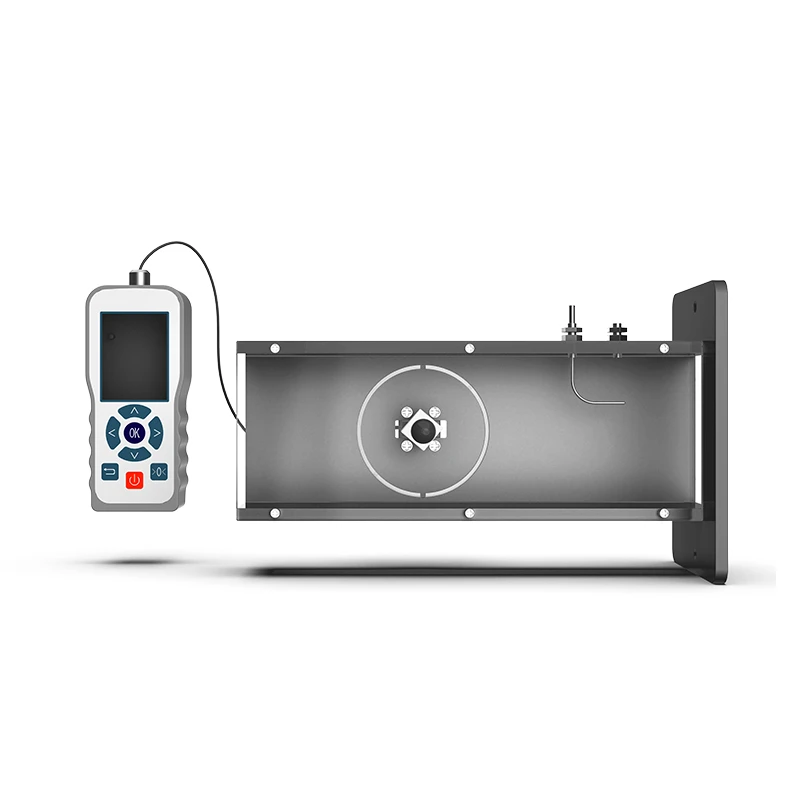

O módulo consiste em um canal retangular semitransparente de fluxo curto, conectado à bancada aerodinâmica através de um conector de saída. Modelos de teste intercambiáveis podem ser colocados no canal para investigar o comportamento do fluxo em diferentes geometrias.
O sistema suporta três métodos diferentes para medir a força de arrasto sob diferentes velocidades de fluxo de ar. Ele permite uma análise abrangente da distribuição de pressão, efeitos da camada limite e geração de força de arrasto para diferentes formatos.
Compartilhe:
Added to cart successfully
Funções Experimentais
1.Aprenda a usar um tubo Pitot e compreenda a influência da posição da sonda nos resultados da medição.
2.Estudar e analisar a distribuição de pressão na superfície de um cilindro em escoamento cruzado.
3. Meça a força de arrasto causada pela camada limite ao redor de um cilindro usando um medidor de tensão.
4.Medir e analisar a distribuição da pressão superficial de modelos cilíndricos usando um manômetro multitubo.
Atributos do produto
|
Modelo de Produto |
F107 |
Nome do produto |
Módulo Experimental de Análise de Força de Arraste |
|
Materiais Principais |
Resina fotossensível, POM, acrílico transparente |
Dimensões |
|
|
Peso do produto |
1,2kg |
Ambiente Operacional |
Temperatura ambiente, Umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Nenhum |
||
|
Módulos Necessários |
Bloco retangular, cilindro, prisma triangular, modelo de aerofólio, cone, corpos de prova de corpo rombudo |
Módulos Opcionais |
Nenhum |
