Fundamentos da Aerodinâmica

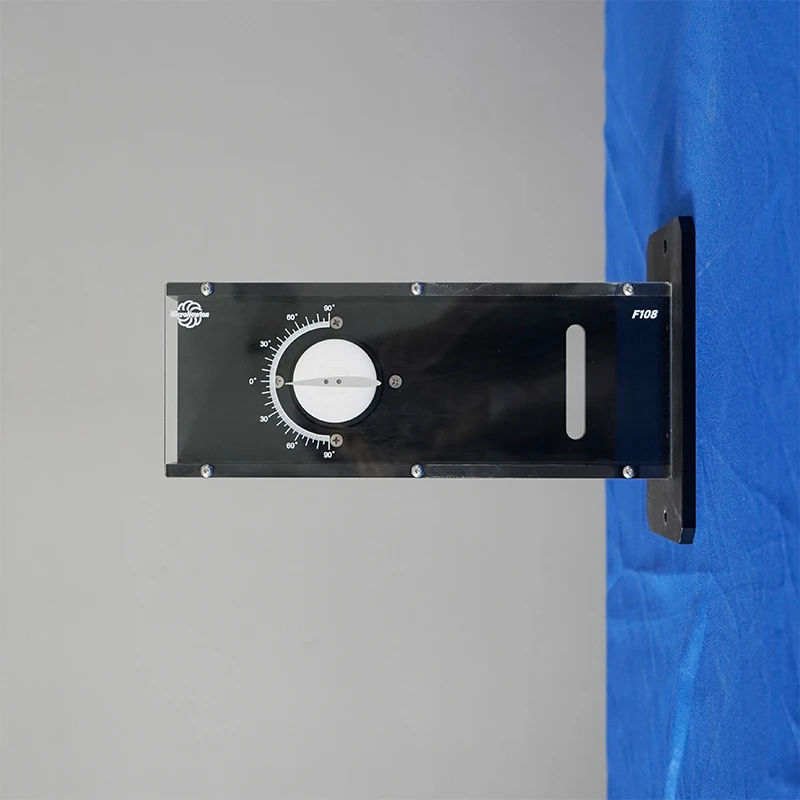

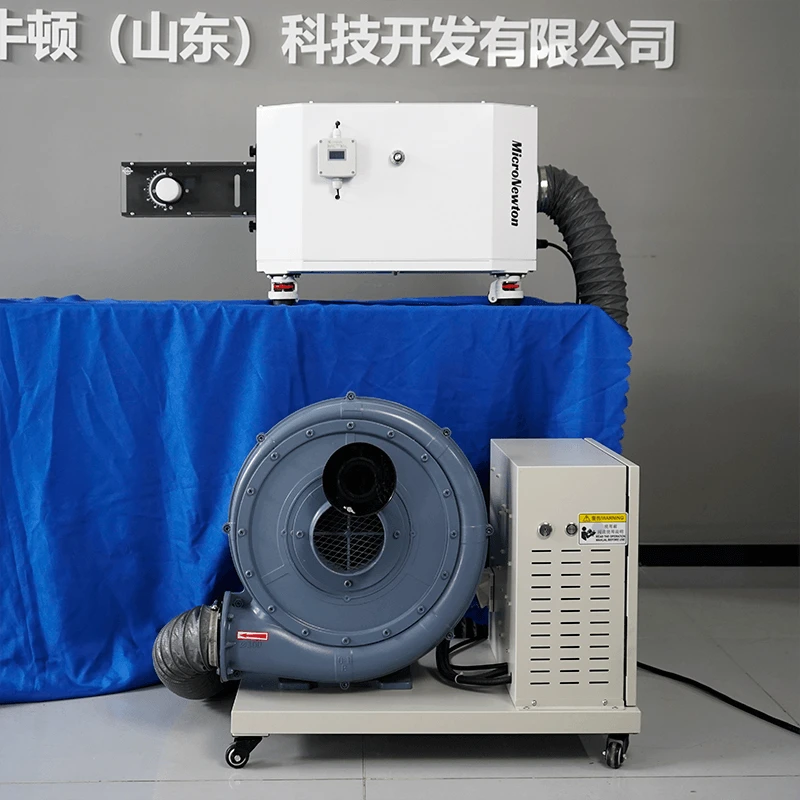

Este produto foi projetado para ser usado em conjunto com a Bancada Experimental de Aerodinâmica Básica (F100). Destina-se à visualização de padrões de fluxo de ar em experimentos de aerodinâmica.

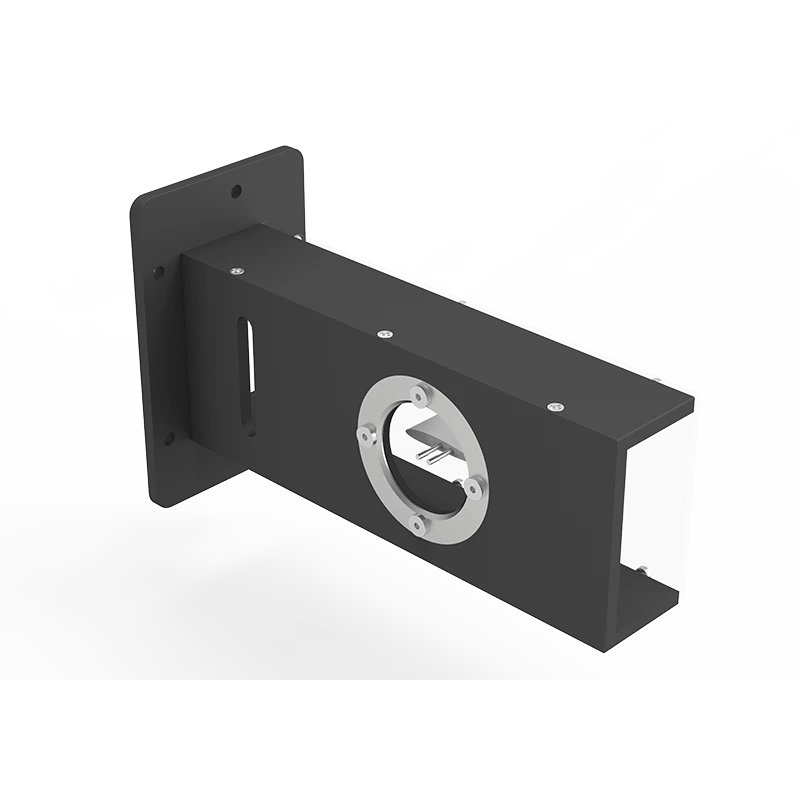

O módulo consiste em um canal de fluxo retangular semitransparente, uma tampa de acrílico transparente e vários modelos de teste intercambiáveis. O canal pode acomodar diferentes corpos de fluxo, incluindo placas planas, modelos de aerofólio, cilindros e prismas triangulares.
Quando usado com um gerador de fumaça opcional, a fumaça visível é introduzida no fluxo de ar. À medida que a fumaça passa sobre os modelos de teste, ela revela claramente padrões de fluxo, comportamento aerodinâmico, separação e fixação na parede (efeito Coandă), permitindo a observação intuitiva de fenômenos aerodinâmicos.
Este produto foi projetado para ser usado em conjunto com a Bancada Experimental de Aerodinâmica Básica (F100). Destina-se à visualização de padrões de fluxo de ar em experimentos de aerodinâmica.
O módulo consiste em um canal de fluxo retangular semitransparente, uma tampa de acrílico transparente e vários modelos de teste intercambiáveis. O canal pode acomodar diferentes corpos de fluxo, incluindo placas planas, modelos de aerofólio, cilindros e prismas triangulares.
Quando usado com um gerador de fumaça opcional, a fumaça visível é introduzida no fluxo de ar. À medida que a fumaça passa sobre os modelos de teste, ela revela claramente padrões de fluxo, comportamento aerodinâmico, separação e fixação na parede (efeito Coandă), permitindo a observação intuitiva de fenômenos aerodinâmicos.
Compartilhe:
Added to cart successfully
Funções experimentais
1.Visualize padrões de fluxo de ar e comportamento de fluxo em torno de diferentes objetos.
Atributos do produto
|
Modelo de produto |
F108 |
Nome do produto |
Módulo Experimental de Visualização de Fluxo |
|
Materiais Principais |
Resina fotossensível, POM preto, acrílico |

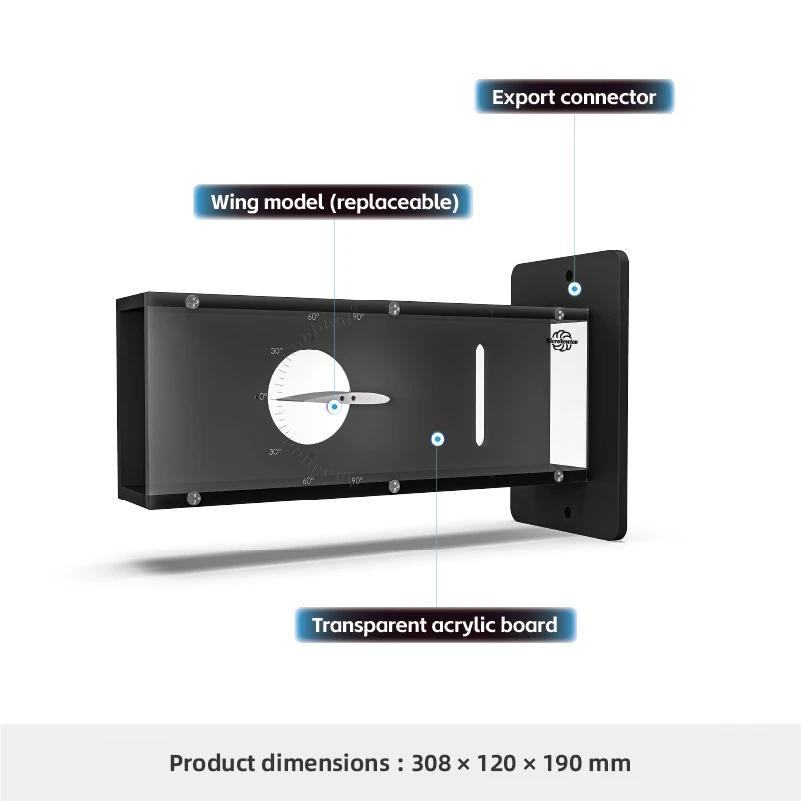

Dimensões | 308 × 120 × 190 milímetros |
|
Peso do produto |
1,65kg |
Ambiente Operacional |
Temperatura ambiente, R umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Nenhum | ||
|
Módulos Necessários |
Nenhum |
Módulos Opcionais |
Gerador de fumaça |
