Fundamentos da Aerodinâmica

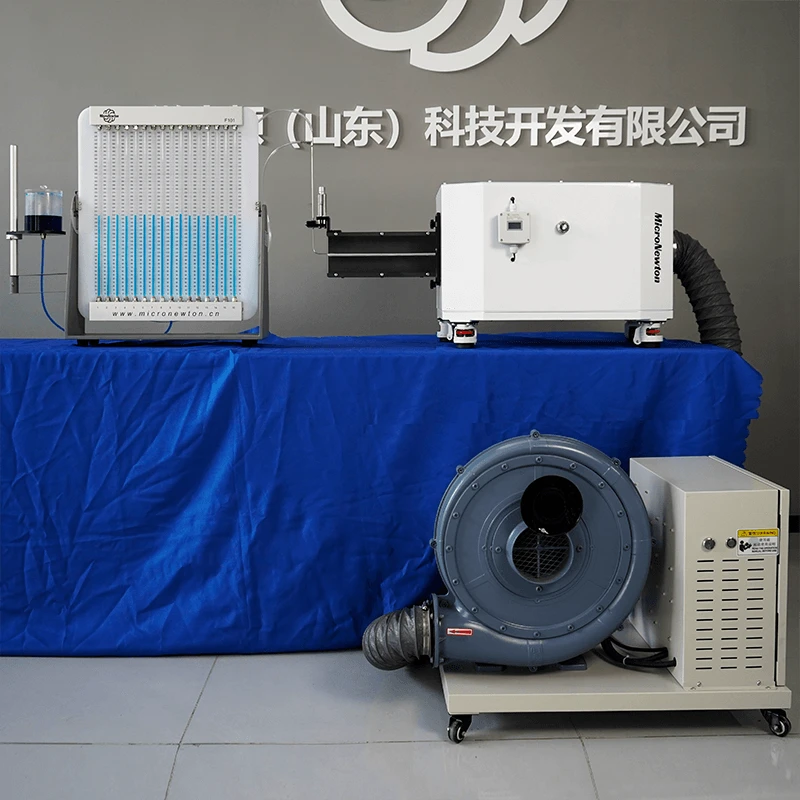

Este produto foi projetado para ser usado em conjunto com a Bancada Experimental de Aerodinâmica Básica e o Módulo Experimental de Manômetro Multitubo. Destina-se ao estudo das características de fluxo da camada limite sobre uma placa plana em aerodinâmica.

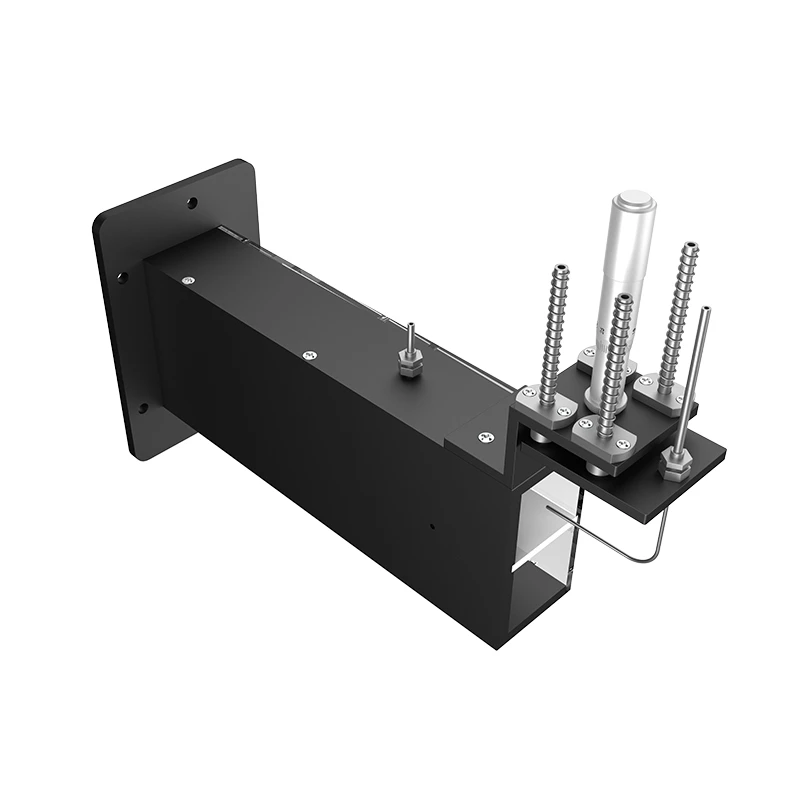

A parte frontal do módulo é transparente para uma visualização clara. Uma placa divisória removível e reversível é instalada dentro do canal de fluxo, e placas de revestimento branco ajustáveis na parte superior e inferior do canal permitem a formação de gradientes de pressão favoráveis ou adversos ao longo da direção do fluxo.

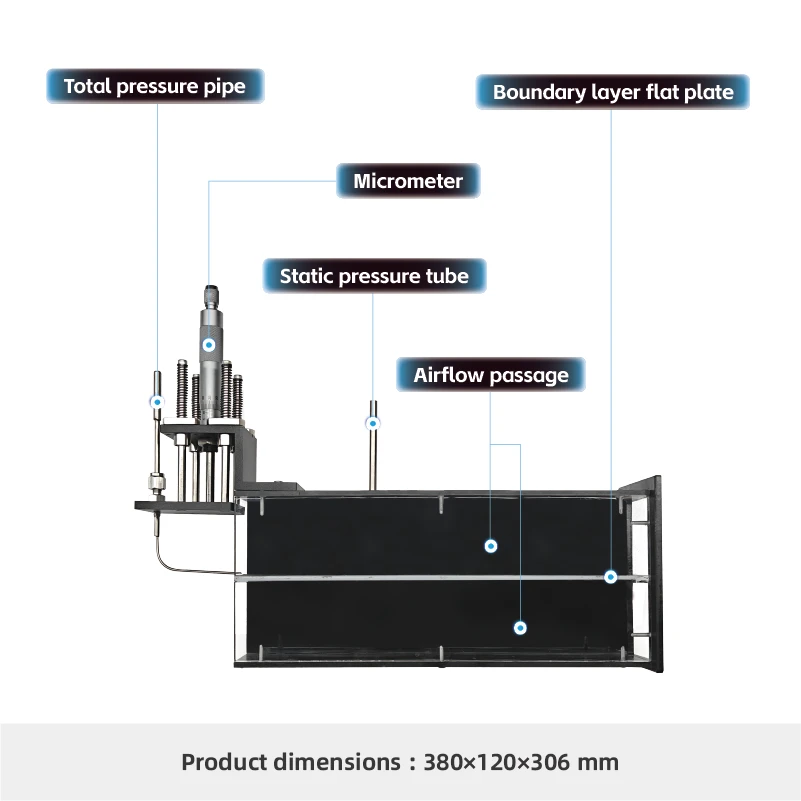

O aparelho está equipado com um tubo de Pitot miniatura, cuja posição vertical pode ser ajustada com precisão por meio de um micrômetro. Isto permite a medição da distribuição da espessura da camada limite ao longo da direção do fluxo.
Com base na equação de Bernoulli e usando dados de pressão total e estática medidos pelo manômetro multitubo, a distribuição de velocidade dentro da camada limite pode ser calculada.
O módulo também oferece suporte à personalização de placas com diferentes rugosidades de superfície para aplicações de pesquisa estendida.
Compartilhe:
Added to cart successfully
Funções experimentais
1. Compreender e calcular conceitos-chave como densidade do ar, viscosidade cinemática, velocidade do fluxo de ar, número de Reynolds e equação de Bernoulli.
2. Estudar a distribuição de pressão e velocidade através da camada limite sobre uma placa plana lisa em diferentes números de Reynolds.
3. Estudar a distribuição de pressão e velocidade através da camada limite sobre uma placa plana rugosa em diferentes números de Reynolds.
Atributos do produto
|
Modelo de produto |
F103 |
Nome do produto |
Módulo Experimental de Camada Limite de Placa Plana |
|
Materiais Principais |
POM preto, acrílico transparente, liga de alumínio 6061 |
Dimensões |
190 × 120 × 380 milímetros |
|
Peso do produto |
2,5kg |
Ambiente Operacional |
Temperatura ambiente, Umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Nenhum |
||
|
Módulos Necessários |
Nenhum |
Módulos Opcionais |
Nenhum |
