Fundamentos da Aerodinâmica

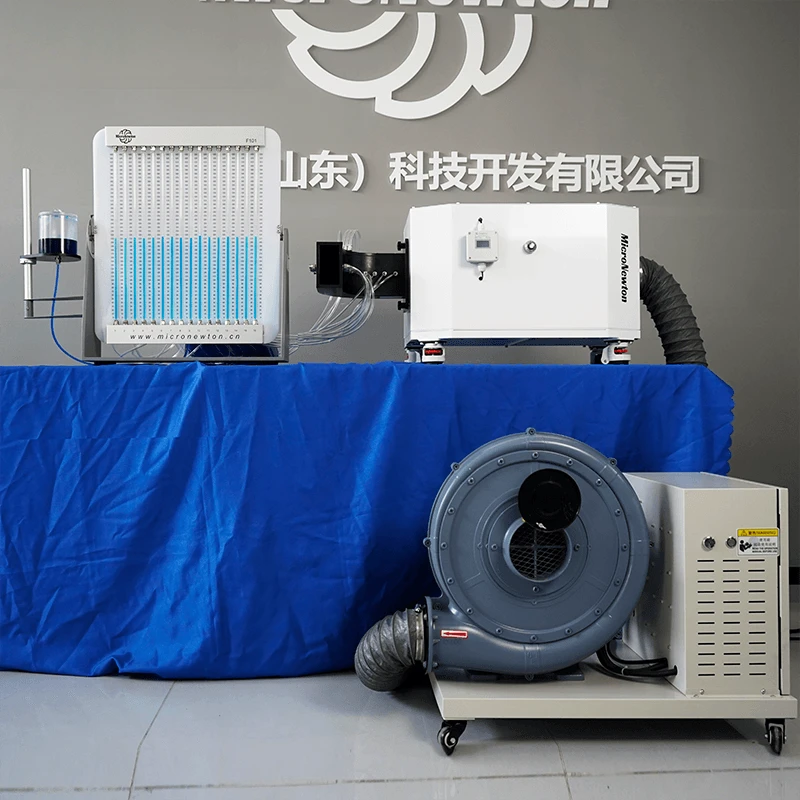

Este produto foi projetado para ser usado em conjunto com a Bancada Experimental de Aerodinâmica Básica e o Módulo Experimental de Manômetro Multitubo. Destina-se ao estudo das características do fluxo de ar através de um tubo curvado de seção quadrada em aerodinâmica.

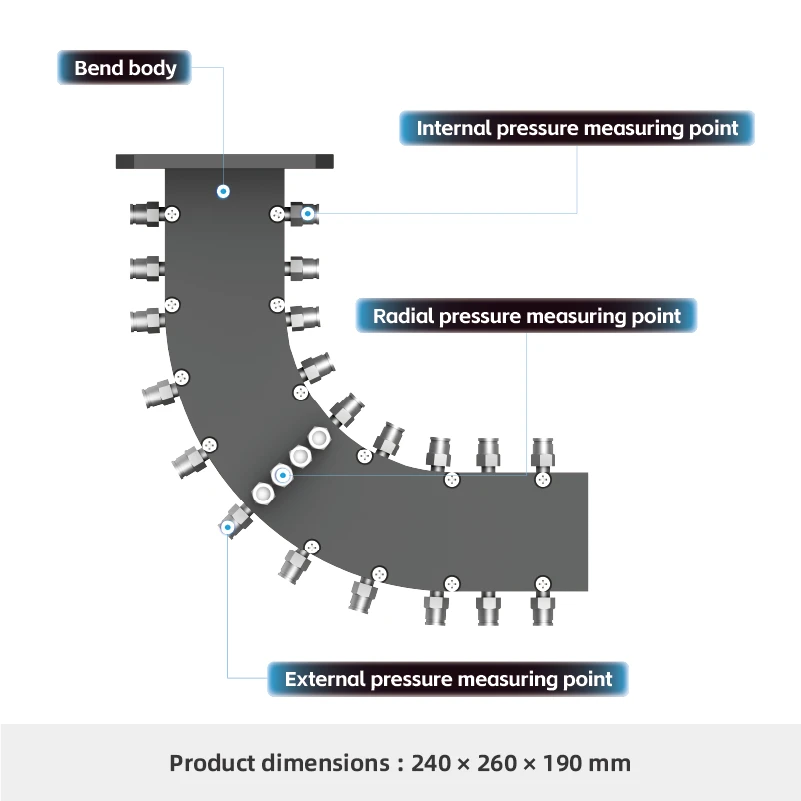

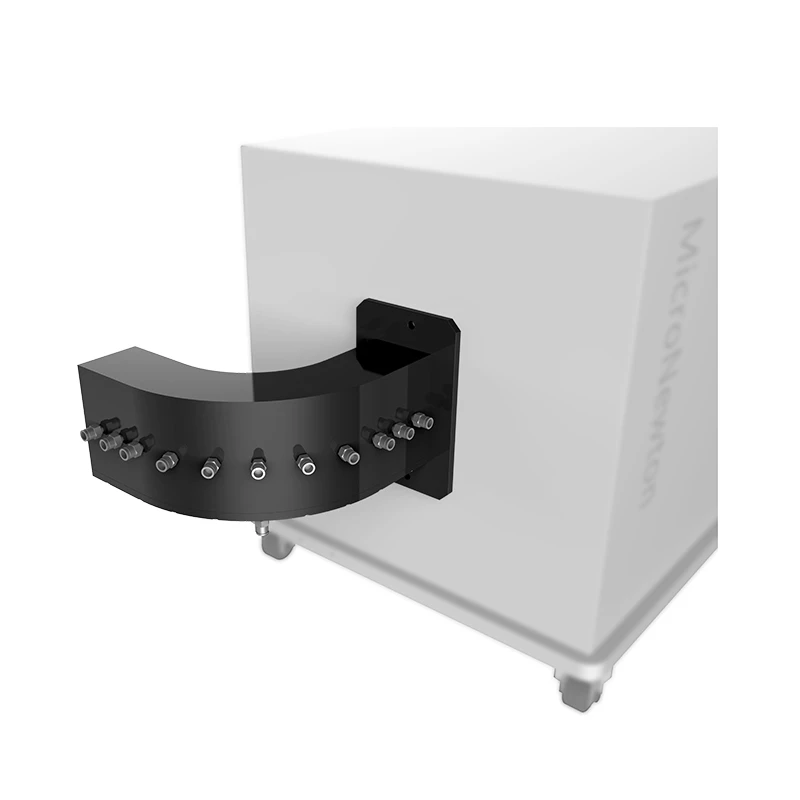

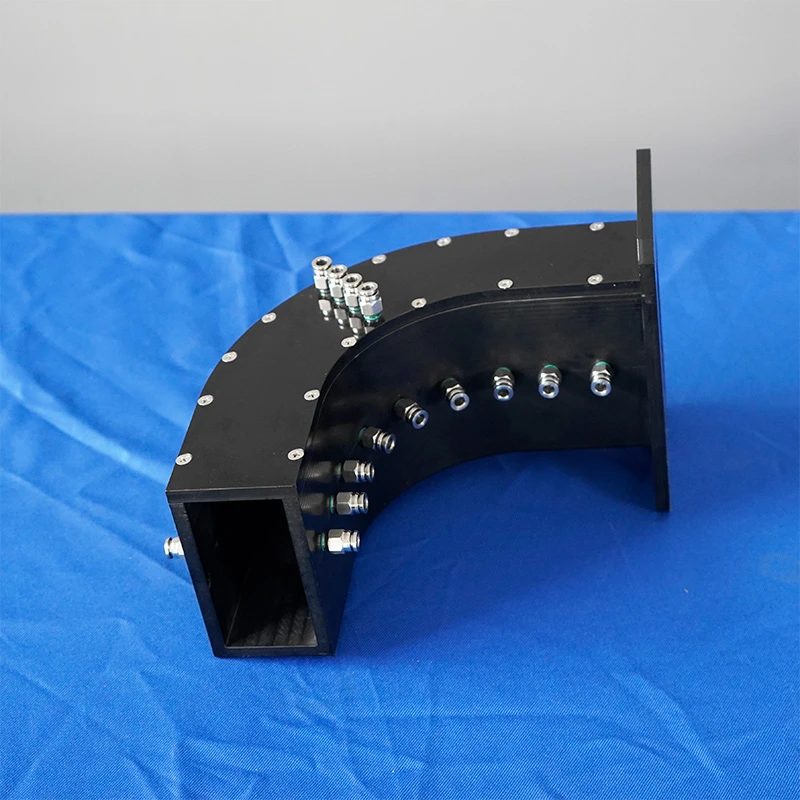

O módulo consiste em um tubo curvo de seção quadrada equipado com pontos de tomada de pressão distribuídos ao longo das paredes interna e externa. Quando usado com o manômetro multitubo, permite a medição da distribuição de pressão ao longo da direção do fluxo em ambos os lados da curva.
Isto permite a investigação do comportamento da camada limite dentro da curva, avaliação das perdas de pressão e cálculo do coeficiente de perda (K).
Compartilhe:
Added to cart successfully
Funções experimentais
1. Meça a distribuição de pressão ao longo das paredes internas e externas do tubo dobrado quadrado.
2. Estudar a distribuição da pressão radial e comparar com a distribuição prevista da velocidade do vórtice para verificar os efeitos da orientação do fluxo.
3.Calcule o coeficiente de perda de fluxo (K) para o fluxo de gás através da curva.
Atributos do produto
|
Modelo de produto |
F105 |
Nome do produto |
Módulo experimental de fluxo de tubo de curvatura quadrada |
|
Materiais Principais |
POM preto |
Dimensões |
260 × 190 × 240 mm |
|
Peso do produto |
1,5kg |
Ambiente Operacional |
Temperatura ambiente, Umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Nenhum |
||
|
Módulos Necessários |
Nenhum |
Módulos Opcionais |
Nenhum |
