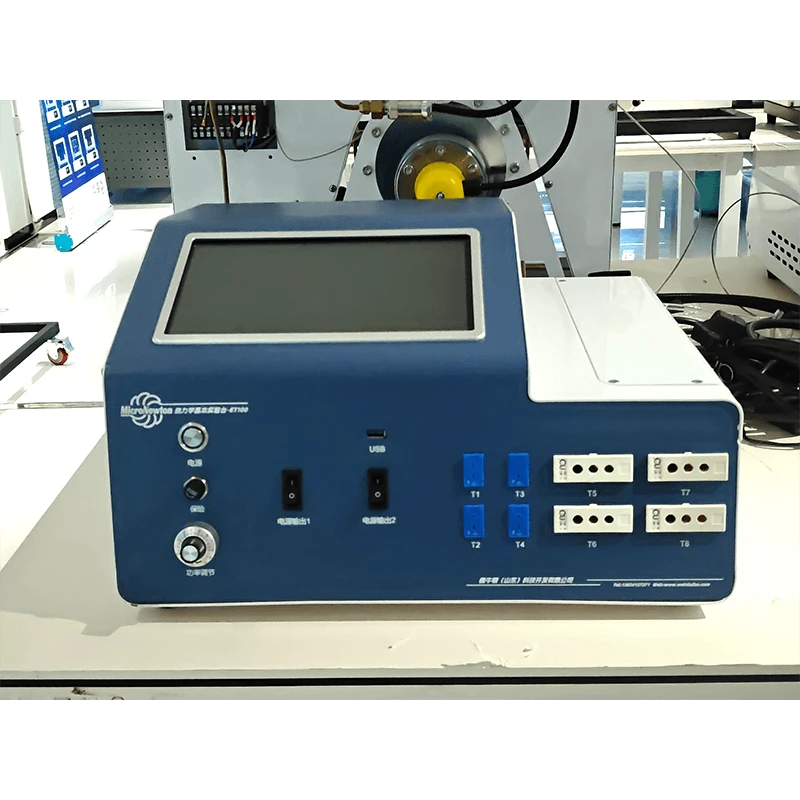

Fundamentos da Termodinâmica da Engenharia
Este produto é uma plataforma experimental fundamental projetada para funcionar com diversos módulos da série EngineeringThermodynamics. Ele fornece funções como aquisição de dados, exibição, armazenamento e regulação de saída de energia.
O sistema pode coletar parâmetros incluindo temperatura, pressão, corrente, tensão, potência e vazão. Além de ser usado com módulos experimentais de termodinâmica compatíveis, também pode servir como uma ferramenta independente de aquisição e controle de dados para experimentos térmicos estendidos.
Compartilhe:
Added to cart successfully
Funções experimentais
1. A bancada experimental está equipada com uma tela embutida com controle de toque para ajuste de função, com suporte de feedback de áudio.
2. Inclui cinco modelos de módulos experimentais de termodinâmica integrados (expansíveis), cada um fornecendo diagramas esquemáticos internos, distribuições de pontos de medição e visualização de dados em tempo real, com exibição de curva dinâmica e suporte para exportação de dados Excel.
3. Suporta operação completa (saída, entrada, aquisição de dados e ajuste) para todos os módulos experimentais de termodinâmica compatíveis.
4. Além de ser usado com módulos termodinâmicos, ele também pode funcionar como um sistema expansível de aquisição de dados para medição de temperatura e pressão, armazenamento de dados e saída de dados em experimentos térmicos relacionados.
Atributos do produto
|
Modelo de produto |
ET100 |
Nome do produto |
Bancada Experimental de Termodinâmica Básica |
|
Materiais Principais |
Placa de aço galvanizado |
Dimensões |
455 × 380 × 250 milímetros |
|
Peso do produto |
15,1kg |
Ambiente Operacional |
Temperatura ambiente, Umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Monofásico de três fios, 220V ±5%, 50Hz/60Hz 110V ±5%, 50Hz/60Hz |
||
|
Módulos Necessários |
Nenhum |
Módulos Opcionais |
Nenhum |
