Fundamentos da Termodinâmica da Engenharia
Este produto foi projetado para funcionar com uma bancada experimental básica de termodinâmica e é utilizado para realizar análises teóricas e pesquisas experimentais relacionadas à Lei dos Gases Ideais (também conhecida como Equação de Estado dos Gás Ideal, PV = nRT) em Termodinâmica de Engenharia.

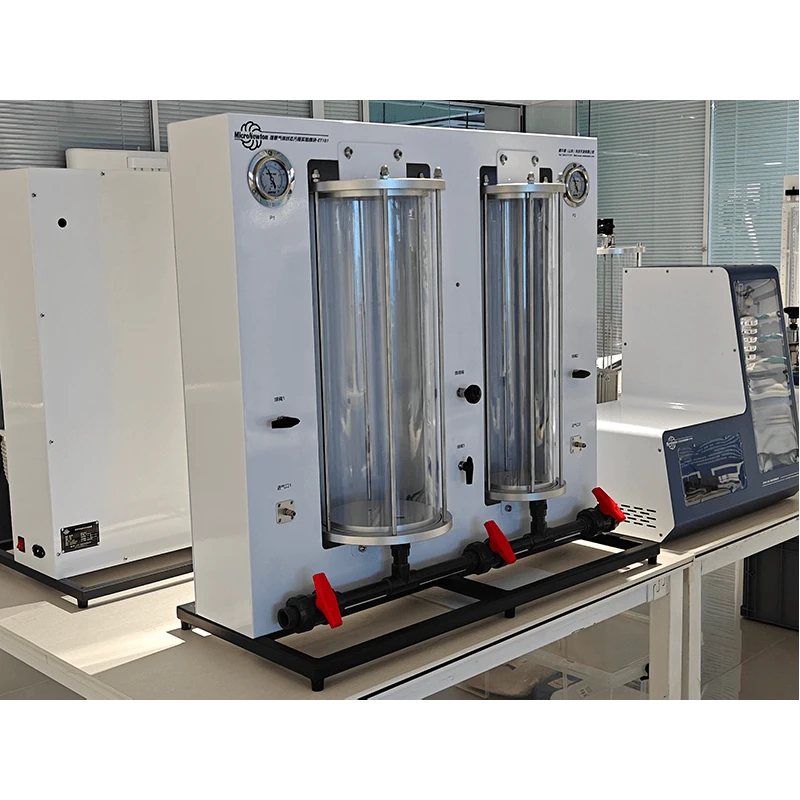

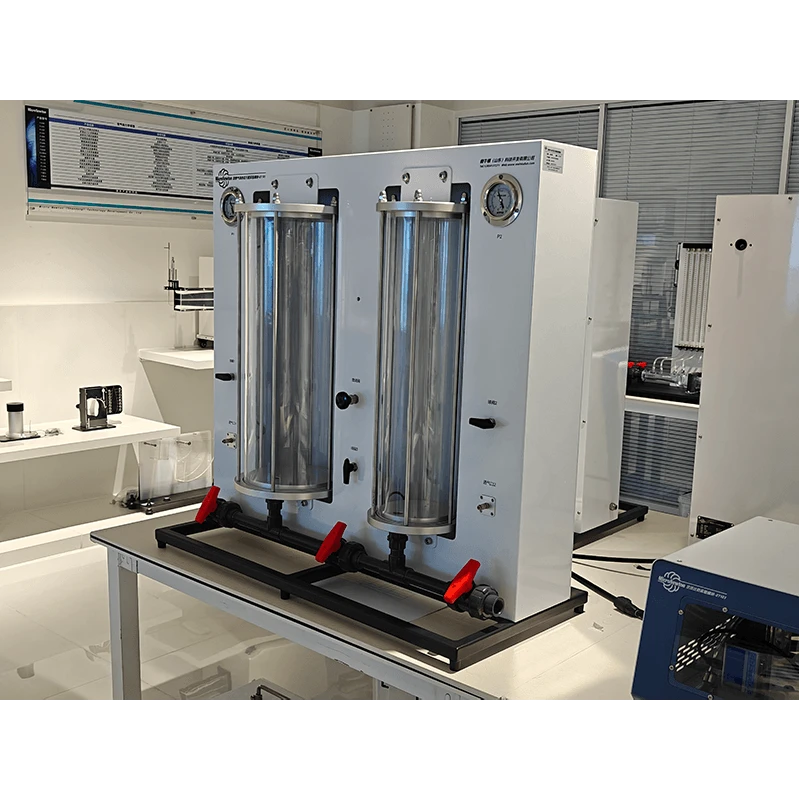

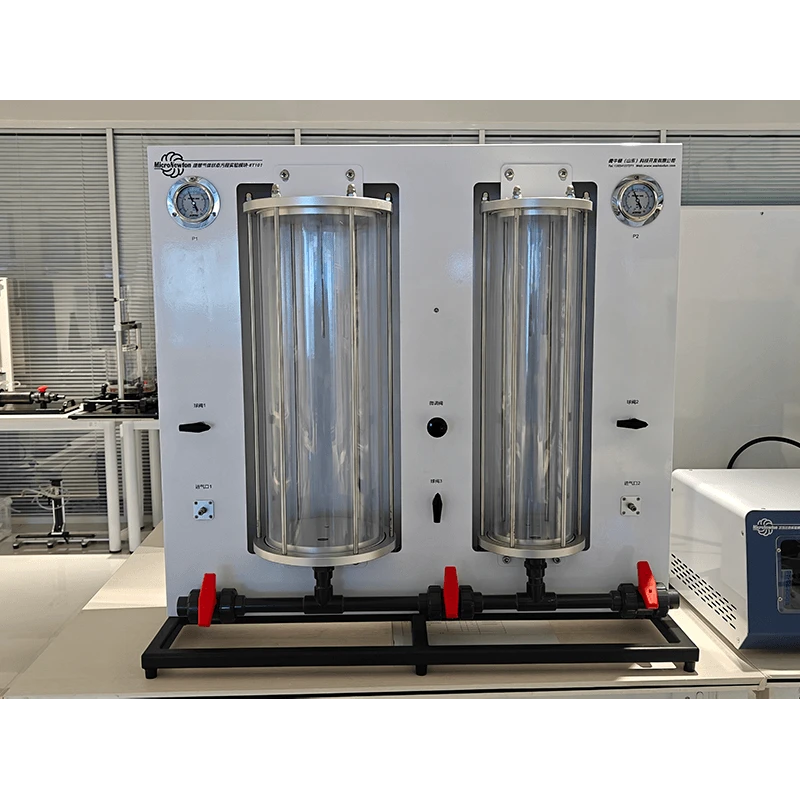

O sistema consiste em dois recipientes transparentes, uma bomba de pressão constante, módulos de aquisição de temperatura e pressão e um conjunto de válvulas de controle. Através da operação coordenada da bomba e das válvulas, experimentos podem ser realizados para verificar a Primeira Lei da Termodinâmica e a Lei dos Gases Ideais.
Utilizando sensores integrados, o aparelho permite a medição da relação de calor específico do ar. Também suporta processos termodinâmicos, como expansão isotérmica e aquecimento de volume constante. Os dados experimentais são coletados através da plataforma experimental básica de termodinâmica. O sistema apresenta um princípio de funcionamento intuitivo e operação conveniente.
Compartilhe:
Added to cart successfully
Funções experimentais
1. Compreender a Primeira Lei da Termodinâmica, a Equação de Estado dos Gases Ideais e os processos termodinâmicos, incluindo processos adiabáticos, isotérmicos e de volume constante.
2.Domine a derivação e medição da relação de calor específico (razão de capacidade térmica) do ar.
3.Estudar processos isotérmicos, analisar quantitativamente a relação entre pressão e volume de um gás e verificar a Lei de Boyle.
4.Estudar processos a volume constante, analisar quantitativamente a relação entre temperatura e pressão de um gás e verificar a Lei de Charles.
Atributos do produto
|
Modelo de Produto |
ET101 |
Nome do produto |
Aparelho Experimental da Lei dos Gases Ideais |
|
Materiais Principais |
Chapa metálica, acrílico, aço inoxidável |
Dimensões |
900×400×875 mm |
|
Peso do produto |
68,2kg |
Ambiente Operacional |
Temperatura ambiente, Umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Nenhum | ||
|
Módulos Necessários |
Bomba de ar pequena |
Módulos Opcionais |
Nenhum |
