Fundamentos da Mecânica dos Fluidos

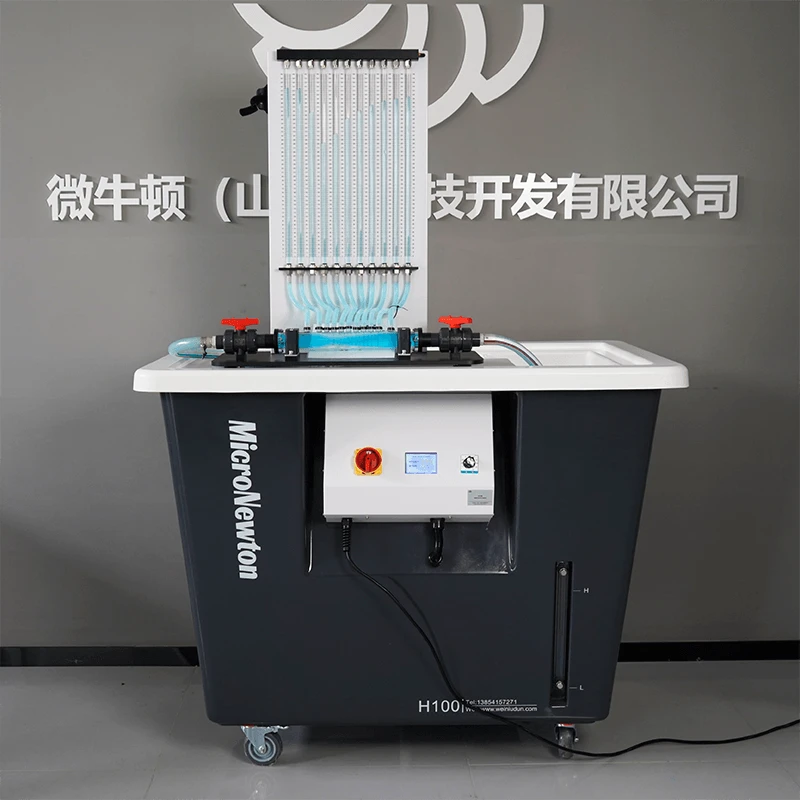

Este produto foi projetado para ser utilizado em conjunto com a Bancada Experimental de Mecânica dos Fluidos Básica H100 para apoiar o estudo e investigação experimental da equação de Bernoulli e da equação de continuidade em Mecânica dos Fluidos. A circulação da água é fornecida pela bancada experimental H100 através de um sistema autocirculante, tornando a operação conveniente e eficiente.

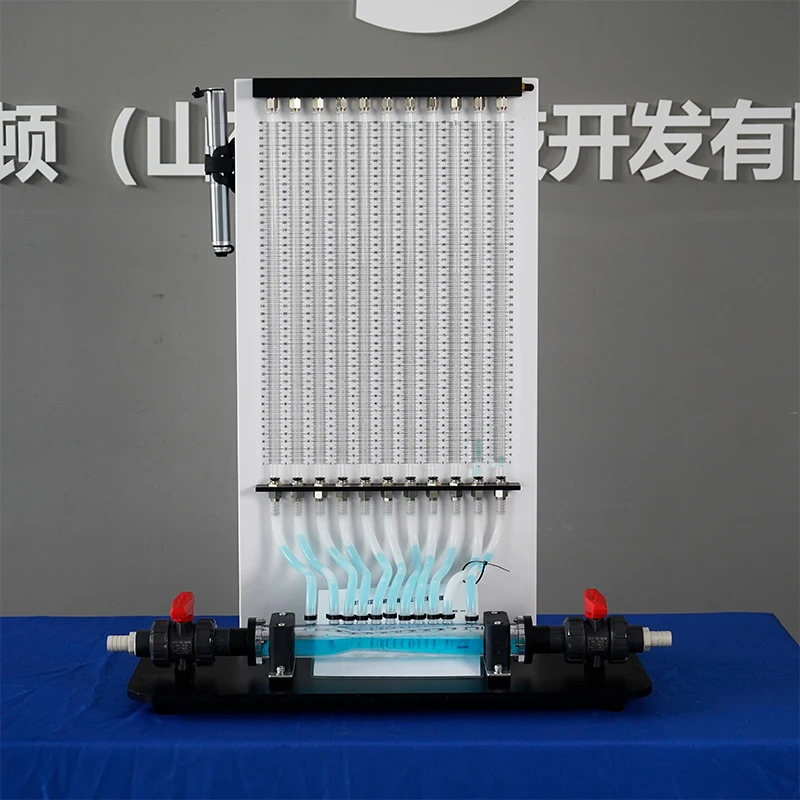

O tubo Venturi no módulo é transparente e visualmente acessível, permitindo aos usuários observar diretamente a tendência de distribuição de pressão ao longo do tubo. Também permite a medição e cálculo do coeficiente de fluxo do tubo Venturi. O módulo é leve, tornando-o conveniente para demonstrações de ensino e experimentos de laboratório.
Durante o experimento, a pressão na seção transversal de entrada e a pressão na garganta devem ser medidas. A vazão é ajustada continuamente e as medições são repetidas sob diferentes condições de vazão
Compartilhe:
Added to cart successfully
Funções experimentais
1.Usado para estudar os significados físicos e geométricos da equação de Bernoulli.
2.Utilizado para estudar a aplicação da equação de Bernoulli em um modelo de tubo de Venturi.
3.Usado para observar a distribuição de pressão do fluido fluindo através de um tubo Venturi.
4.Usado para entender o conceito de coeficiente de vazão e aprender como calibrar o coeficiente de vazão de um medidor de vazão Venturi.
5.Usado para verificar a equação de energia do fluxo constante.
6.Usado para desenvolver habilidades experimentais na medição de parâmetros de fluidos, como velocidade, vazão e pressão.
Atributos do produto
|
Modelo de produto |
H101 |
Nome do produto |
Aparelho Experimental Bernoulli |
|
Materiais Principais |
Liga de alumínio 6061, resina fotossensível |

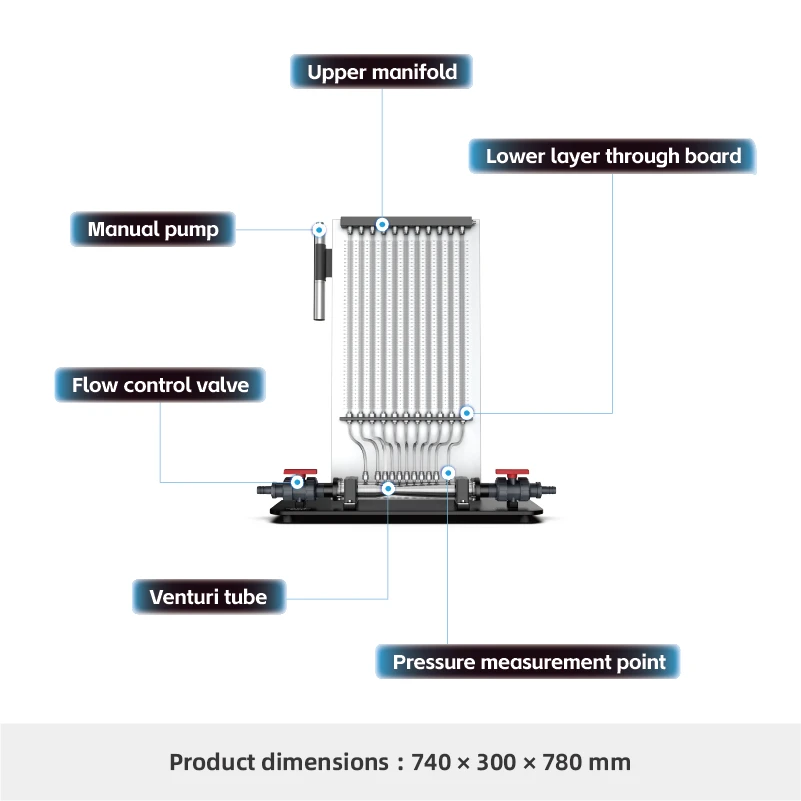

Dimensões |
740×300×780mm |
|
Peso do produto |
16,9kg |
Ambiente Operacional |
Temperatura ambiente, umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Nenhum |
||
|
Módulos Necessários |
Nenhum |
Módulos Opcionais |
Nenhum |
