Fundamentos da Mecânica dos Fluidos

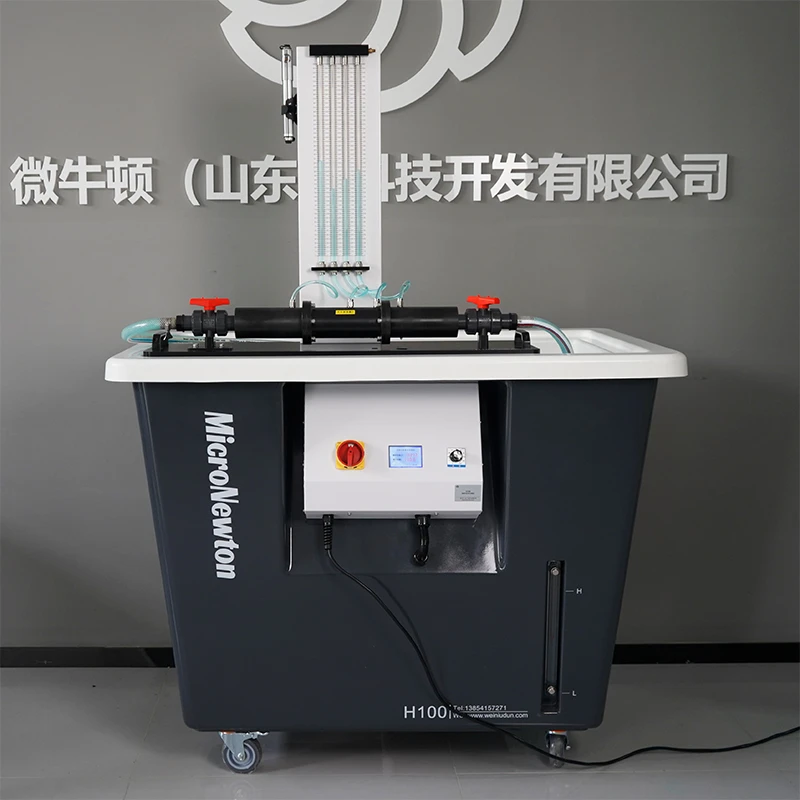

Este dispositivo é um aparelho experimental de calibração de fluxo. Ele não realiza experimentos por conta própria, mas é usado principalmente para calibrar a vazão de outros medidores de vazão. O aparelho deve ser utilizado em conjunto com a Bancada Experimental de Mecânica dos Fluidos Básica H100 para fornecer o fluxo de água necessário para os experimentos.

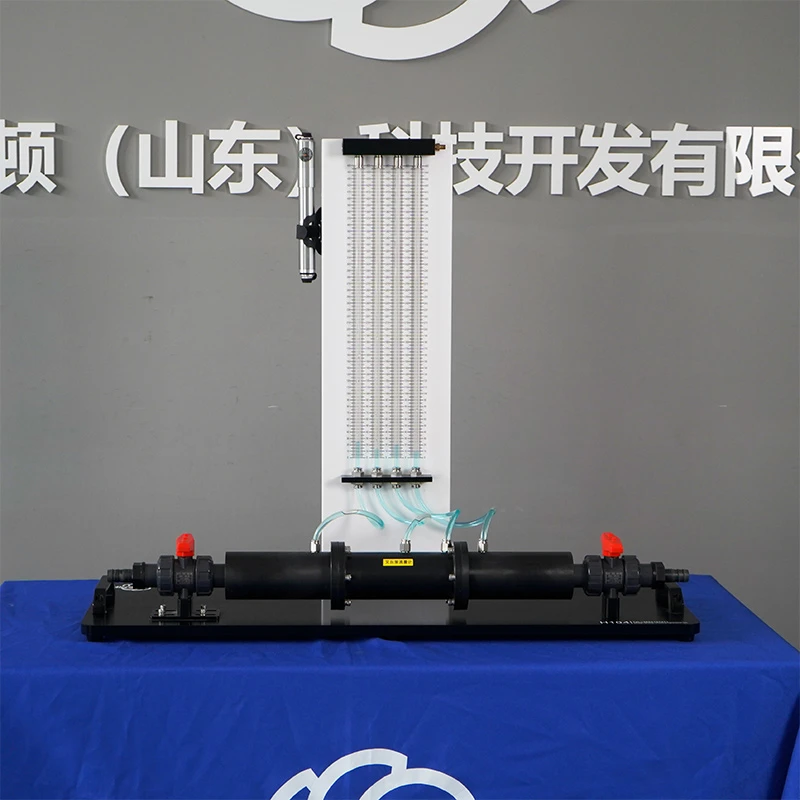

O corpo principal do dispositivo inclui conectores para os medidores de vazão a serem calibrados e um manômetro multitubos no painel traseiro (com um total de quatro tubos). O aparelho fornece quatro acessórios de medidor de vazão para calibração, incluindo: medidor de vazão Venturi, medidor de vazão de orifício, medidor de vazão de bico e medidor de vazão de tubo Pitot.

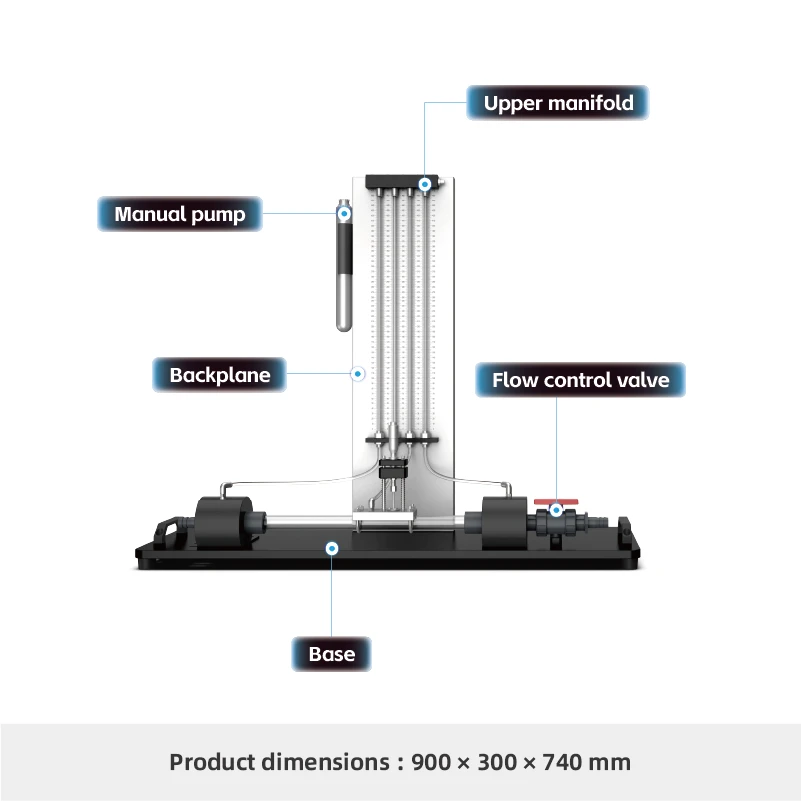

O dispositivo apresenta um design exclusivo de adaptador de fluxo de “troca rápida” com conexões de pressão. Ele usa um manômetro multitubo para exibir as mudanças gerais de pressão e inclui uma bomba manual e um coletor de admissão com uma válvula de ar para ampliar a faixa de medição.
Compartilhe:
Added to cart successfully
Funções experimentais
1.Pode ser usado para medir a vazão de diferentes medidores de vazão.
2.Pode ser usado para medir e analisar a distribuição de pressão ao longo da tubulação quando a água flui através de diferentes medidores de vazão.
3.Pode ser usado para calibrar os coeficientes de fluxo correspondentes a diferentes medidores de vazão.
4.Ajuda a desenvolver proficiência na medição experimental de parâmetros de fluidos, como velocidade, vazão e pressão.
Atributos do produto
|
Modelo de Produto |
H104 |
Nome do produto |
Aparelho Experimental de Calibração de Fluxo |
|
Materiais Principais |
POM (polioximetileno), liga de alumínio 6061 |
Dimensões |
900×300×740mm |
|
Peso do produto |
22kg |
Ambiente Operacional |
Temperatura ambiente, umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Nenhum |
||
|
Módulos Necessários |
|
Módulos Opcionais |
Nenhum |
