Fundamentos da Mecânica dos Fluidos
Este aparelho é utilizado principalmente para demonstrar e estudar os princípios de funcionamento de diversos tipos de medidores de vazão, como o medidor de vazão Venturi, medidor de vazão de placa de orifício e medidor de vazão de rotor, bem como a aplicação da equação de Bernoulli nesses medidores de vazão.

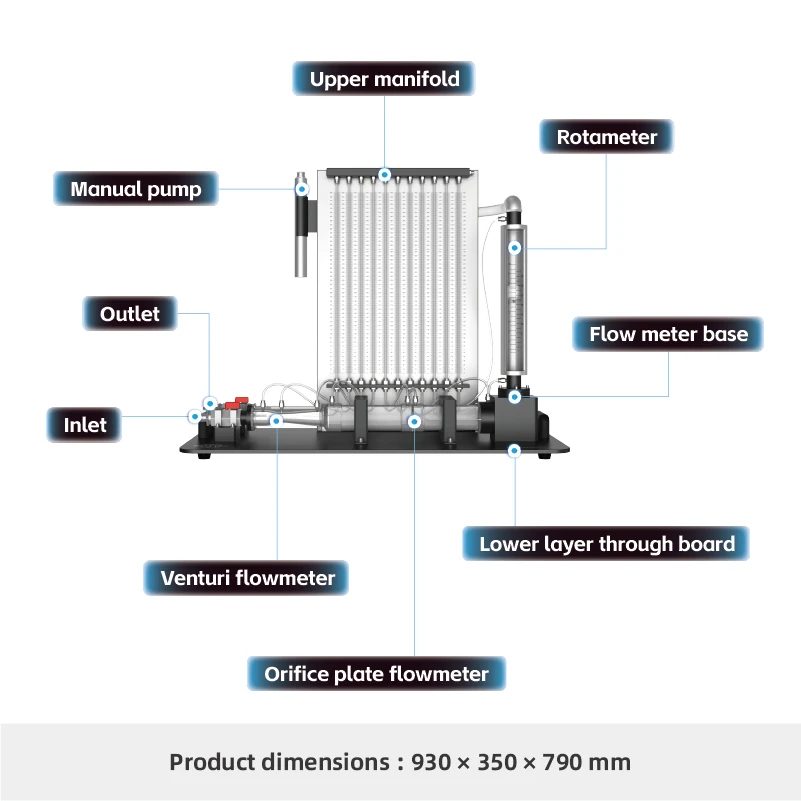

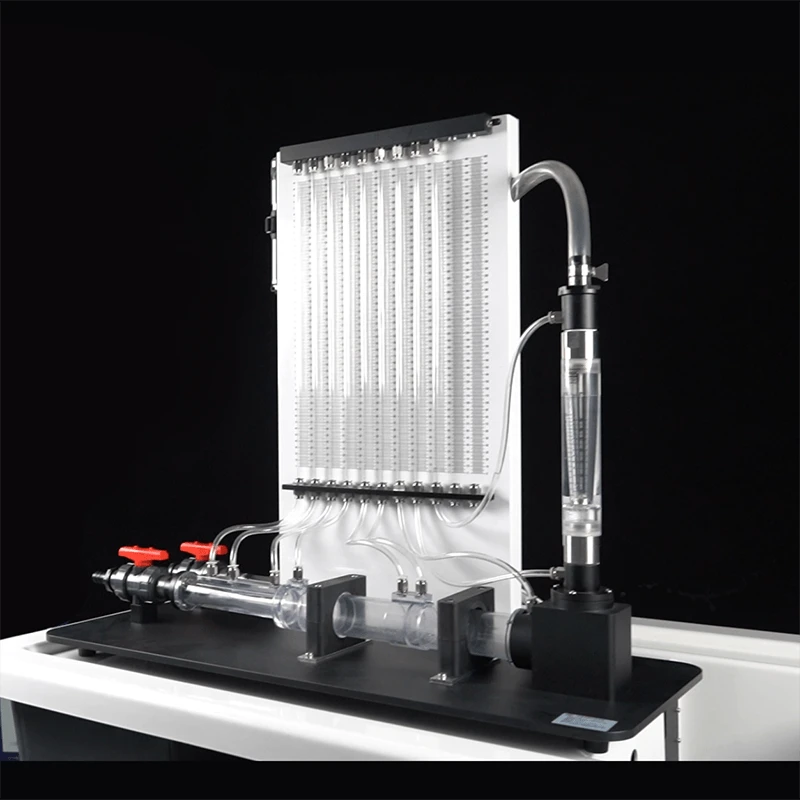

O corpo principal do aparelho consiste em uma tubulação horizontal equipada com válvulas, uma placa de orifício, um medidor de vazão Venturi e tomadas de pressão. Além disso, um tubo curvo se conecta ao medidor de vazão do rotor e todas as tomadas de pressão são conectadas a um manômetro multitubo montado no painel traseiro.

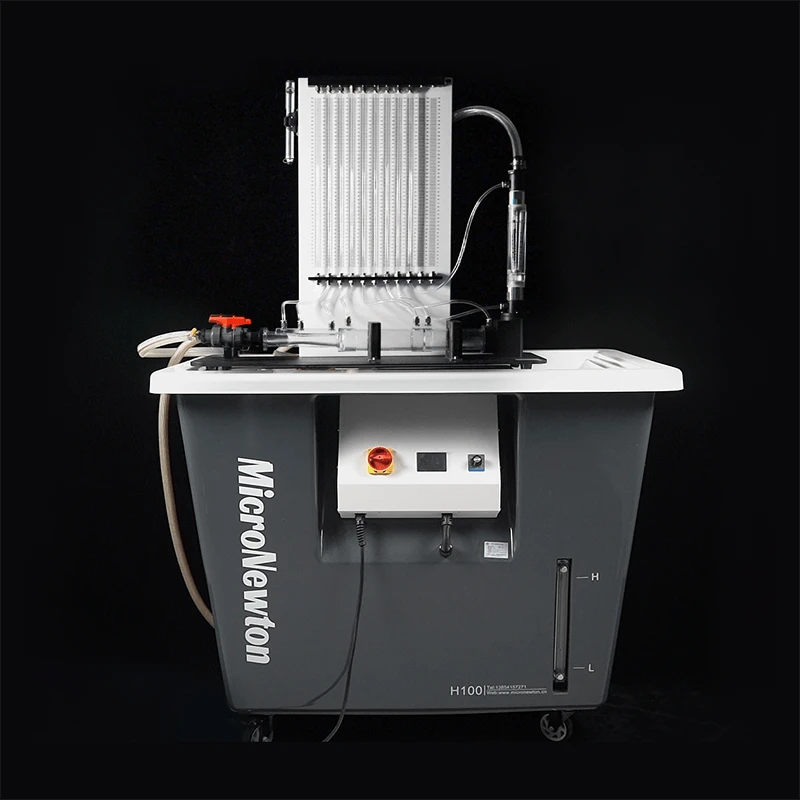

Durante os experimentos, o aparelho precisa ser conectado à Bancada Experimental de Mecânica dos Fluidos Básica H100. A tubulação principal e os medidores de vazão são feitos de materiais totalmente transparentes, permitindo a observação do fluxo do fluido. O aparelho demonstra claramente a distribuição de pressão ao longo da tubulação para cada tipo de medidor de vazão e facilita a análise das perdas de pressão.
Compartilhe:
Added to cart successfully
Funções experimentais
1.Observe a lei da conversão mútua entre a cabeça de pressão estática e a cabeça de pressão dinâmica.
2.Demonstre a distribuição de pressão ao longo do caminho do fluxo quando a água passa através de um tubo Venturi e de uma placa de orifício.
3.Mostrar a aplicação da equação de Bernoulli em fluidos incompressíveis.
4.Compare as diferenças de queda de pressão de três medidores de vazão diferentes.
5.Calibrar os coeficientes de vazão dos medidores de vazão Venturi e medidores de vazão de placa de orifício.
6.Dominar as habilidades de medição experimental de parâmetros de fluxo, como velocidade de fluxo, vazão e pressão.
Atributos do produto
|
Modelo de produto |
H103 |
Nome do produto |
Aparelho Experimental de Medição de Fluxo |
|
Materiais Principais |
Liga de alumínio 6061, resina fotossensível |
Dimensões |
930×350×790mm |
|
Peso do produto |
23,6kg |
Ambiente Operacional |
Temperatura ambiente, umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Nenhum |
||
|
Módulos Necessários |
Nenhum |
Módulos Opcionais |
Nenhum |
