Fundamentos da Mecânica dos Fluidos

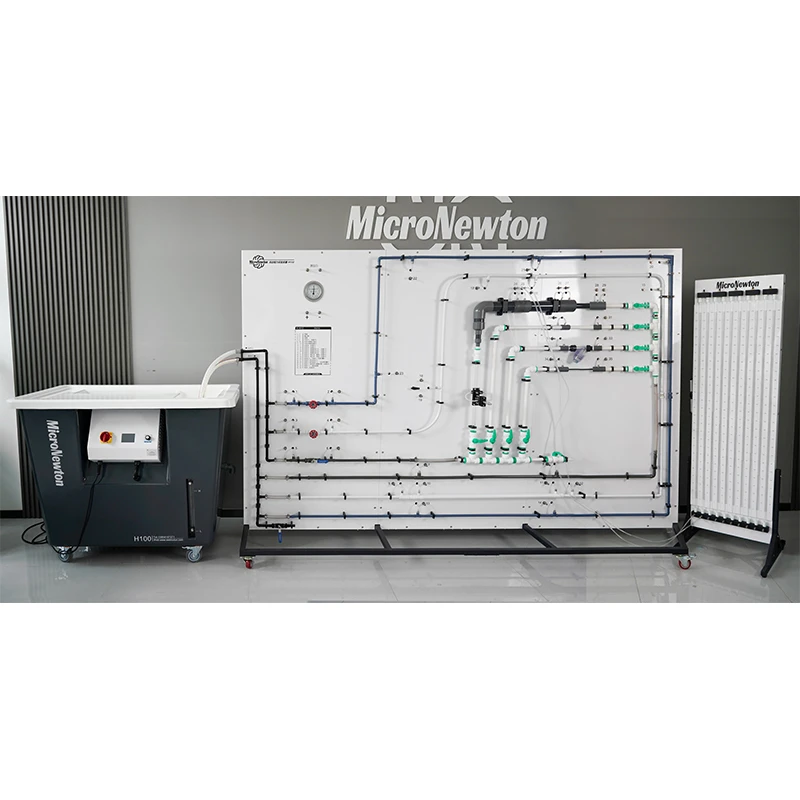

Este aparelho foi projetado para ser usado em conjunto com a Bancada Experimental de Mecânica dos Fluidos Básica H100 para medir a resistência ao atrito gerada quando o fluido flui através de diferentes tubos ou acessórios de tubulação dentro de uma tubulação.

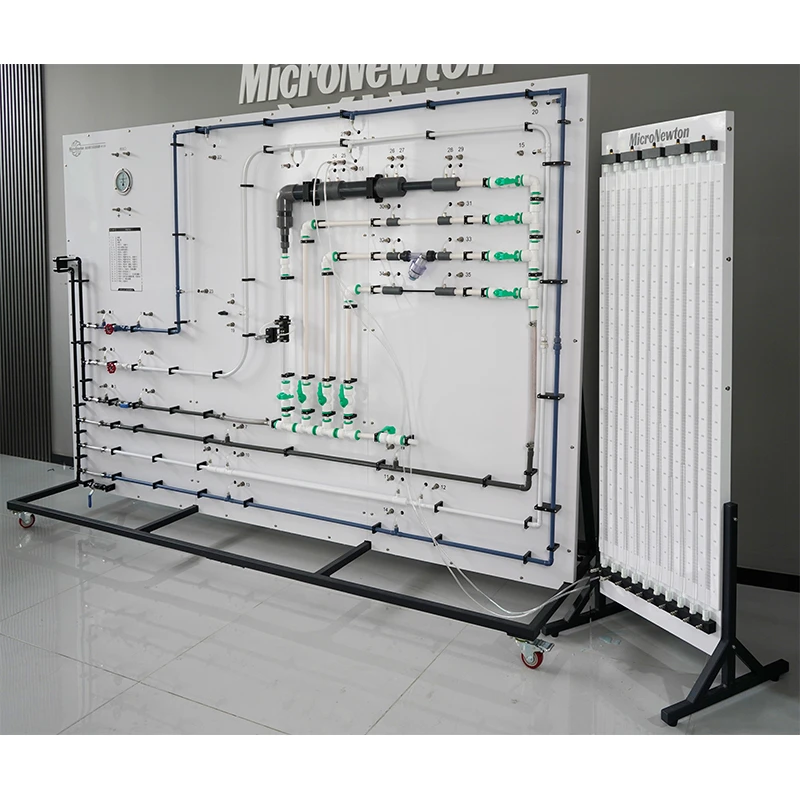

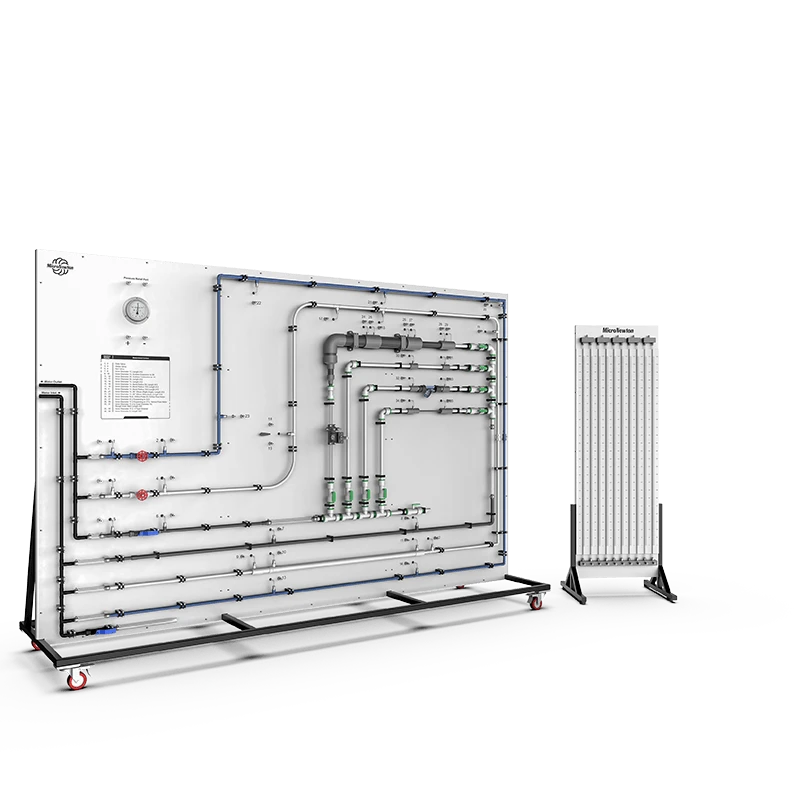

A perda de carga em tubos e conexões é um problema clássico na mecânica dos fluidos. O aparelho experimental de resistência ao fluxo H130 demonstra o fluxo de fluido através de vários componentes, como tubos ásperos, filtros, válvulas e outros acessórios de tubos, por meio de válvulas e configurações de tubos especialmente projetadas. Também permite a análise quantitativa da perda de carga relativa durante o processo de fluxo.
A vazão durante o experimento pode ser ajustada com precisão usando medidores de vazão de placa de orifício, medidores de vazão Venturi e medidores de vazão de tubo Pitot, ao mesmo tempo que demonstra a operação prática de diferentes tipos de medidores de vazão para medição de vazão.
Compartilhe:
Added to cart successfully
Funções experimentais
1. Estude as perdas de carga locais quando o fluido flui através de expansões repentinas, contrações repentinas, válvulas, filtros e cotovelos.
2. Estudar as perdas de carga por atrito ao longo de tubos com superfícies lisas, diferentes níveis de rugosidade e diferentes diâmetros.
3. Estudar o uso de medidores de vazão comuns, como medidores de vazão de orifício, Venturi e tubo Pitot, e medir suas perdas de resistência local.
4.Aprender métodos e técnicas de cálculo de perdas locais e coeficientes de perda de resistência local.
5.Aprender métodos de determinação do fator de atrito e perda de carga para tubos com diferentes diâmetros e rugosidades.
Atributos do produto
|
Modelo de produto |
H130 |
Nome do produto |
Aparelho Experimental de Resistência ao Fluxo |
|
Materiais Principais |
Tubo de cobre, chapa galvanizada |
Dimensões |

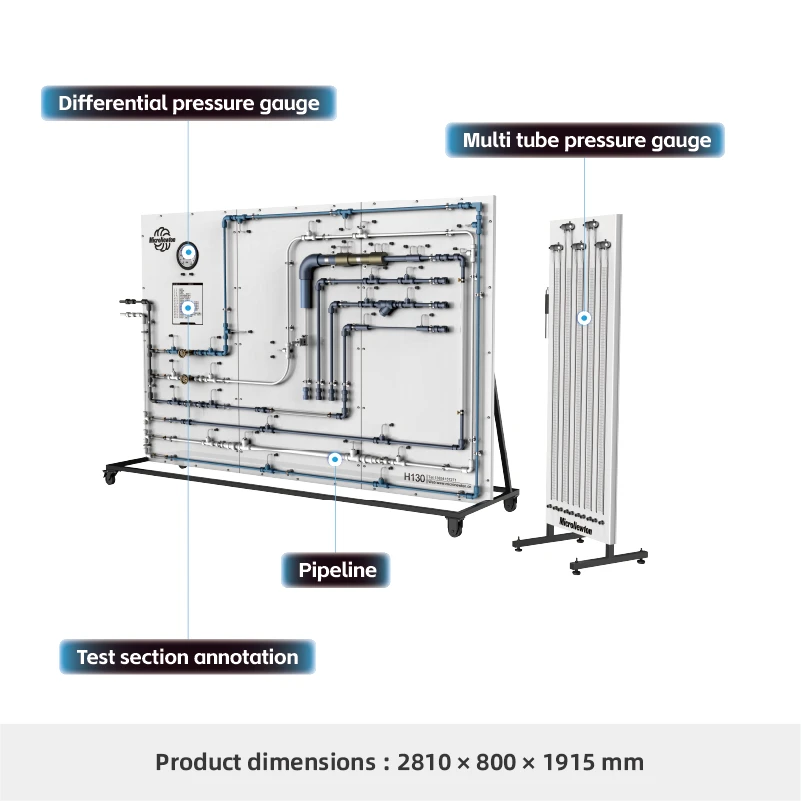

2810×800×1915mm |
|
Peso do produto |
208,5kg |
Ambiente Operacional |
Temperatura ambiente, umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Monofásico de três fios, 220V ±5%, 50Hz/60Hz 110V ±5%, 50Hz/60Hz |
||
|
Módulos Necessários |
Nenhum |
Módulos Opcionais |
Nenhum |
