Fundamentos da Mecânica dos Fluidos

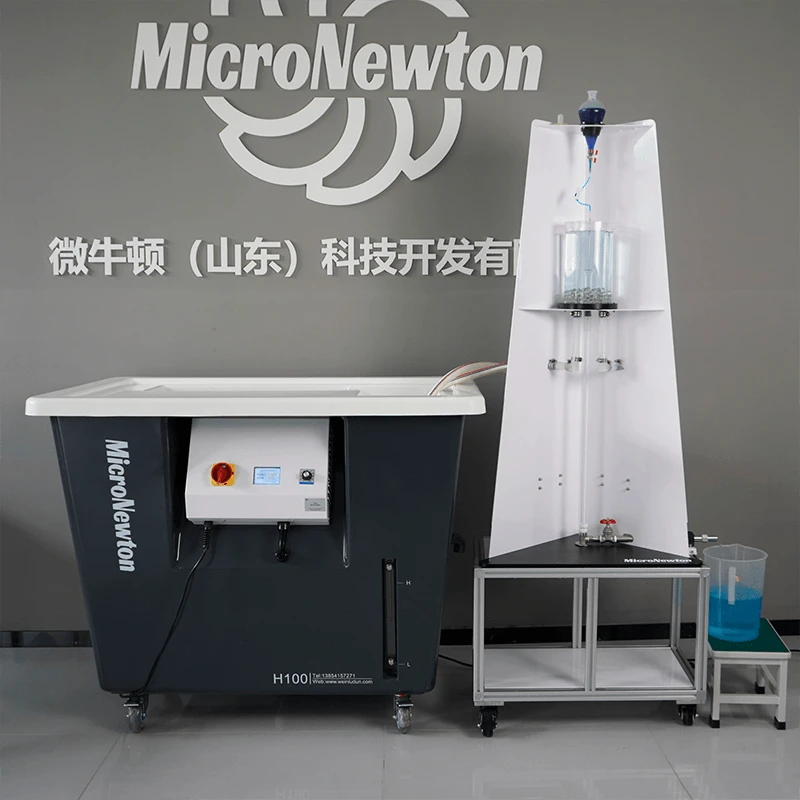

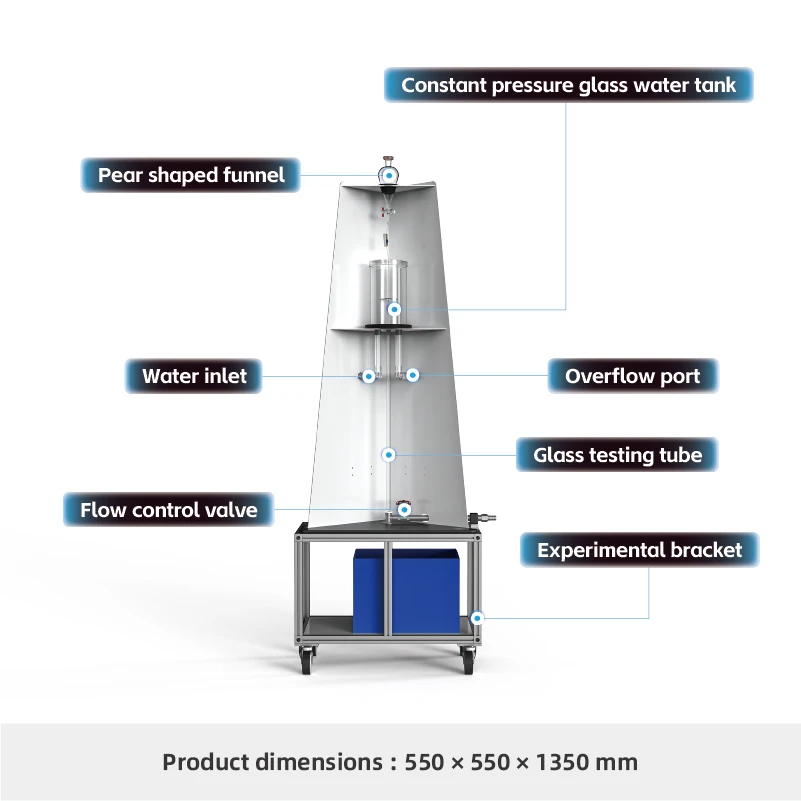

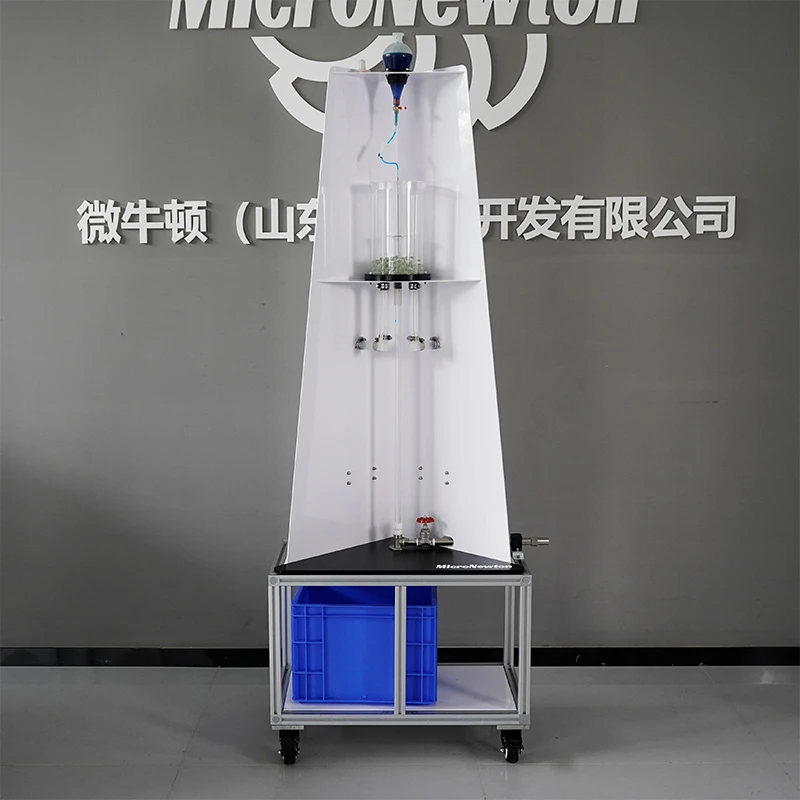

Este produto foi projetado para ser utilizado em conjunto com a Bancada Experimental de Mecânica dos Fluidos Básica H100 para facilitar a compreensão e estudo experimental do número de Reynolds em Mecânica dos Fluidos. O aparelho apresenta um design totalmente transparente, permitindo a visualização dos estados de fluxo laminar, transicional e turbulento através de fluxos rastreadores e observação básica de fluxo.
Ele permite a medição do número de Reynolds para cada regime de fluxo e permite a verificação das faixas de números de Reynolds para transições laminar para turbulento e turbulento para laminar. O experimento também ajuda os usuários a compreender o efeito da viscosidade no comportamento do fluxo.
Compartilhe:
Added to cart successfully
Funções experimentais
1. Usado para observar vários padrões de fluxo de líquidos em movimento.
2.Usado para determinar a relação entre os padrões de fluxo e o número de Reynolds (Re), bem como o número de Reynolds crítico.
3.Usado para análise experimental de critérios de classificação de regime de fluxo em tubos circulares.
4.Usado para compreender o método de utilização de parâmetros adimensionais para estudos experimentais em mecânica dos fluidos.
Atributos do produto
|
Modelo de Produto |
H102 |
Nome do produto |
Aparelho Experimental de Medição de Número de Reynolds |
|
Materiais Principais |
Chapa Galvanizada, Acrílica |
Dimensões |
550×550×1350mm |
|
Peso do produto |
Unidade principal: 28 kg Quadro: 15,5 kg |
Ambiente Operacional |
Temperatura ambiente, umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Nenhum |
||
|
Módulos Necessários |
Termômetro Tintura Copo Medidor Cronômetro |
Módulos Opcionais |
Nenhum |
