Fundamentos da Transferência de Calor
Este produto foi projetado com base nos conceitos fundamentais de transferência de calor por ebulição em Transferência de Calor e é utilizado em conjunto com a Plataforma Experimental Básica de Transferência de Calor. É um dispositivo experimental para estudar os princípios e processos de ebulição por convecção natural, ebulição nucleada e ebulição de transição.

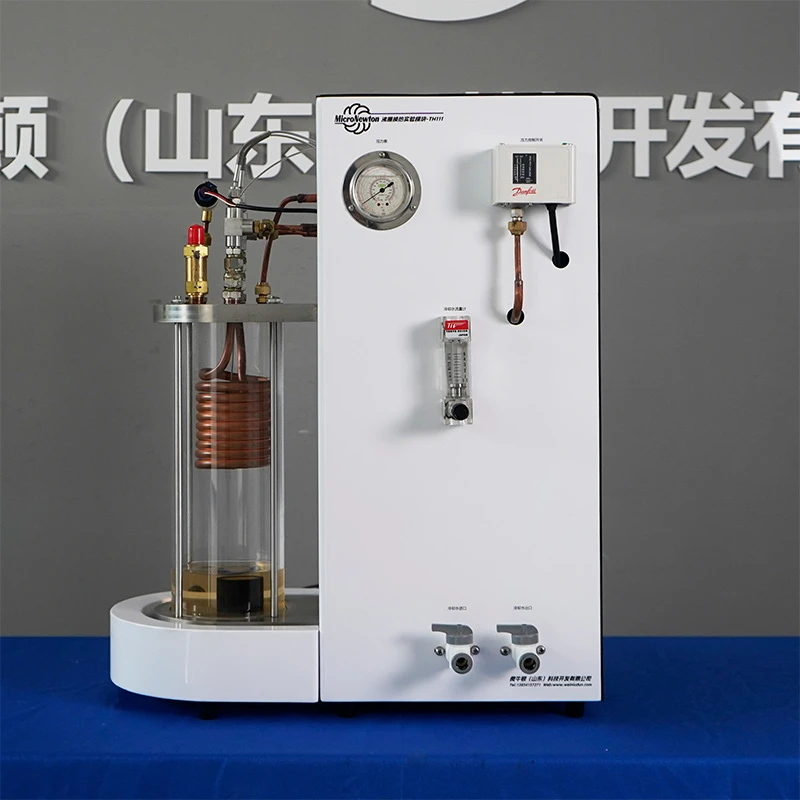

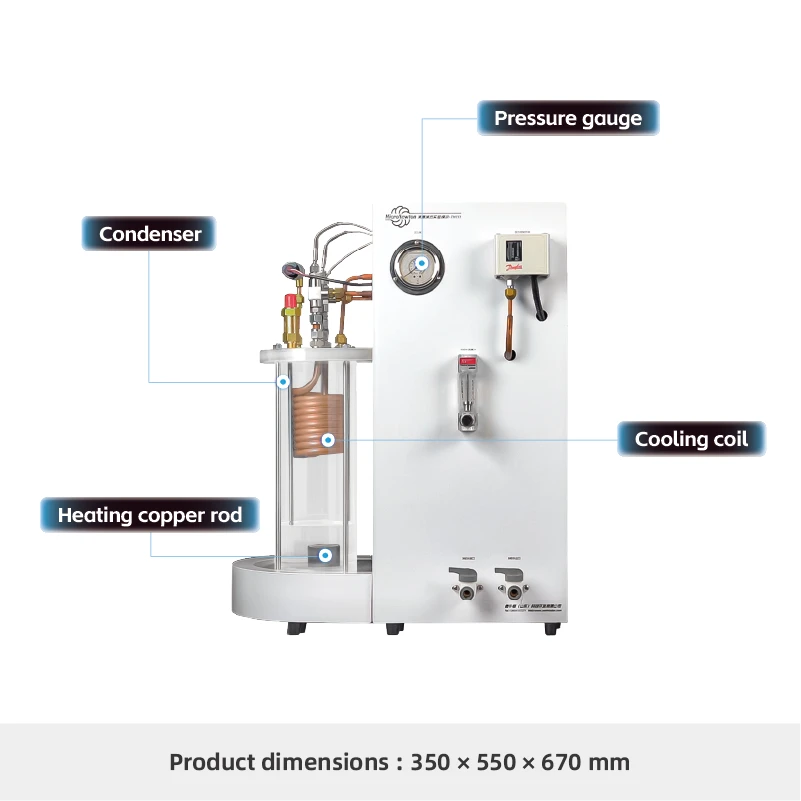

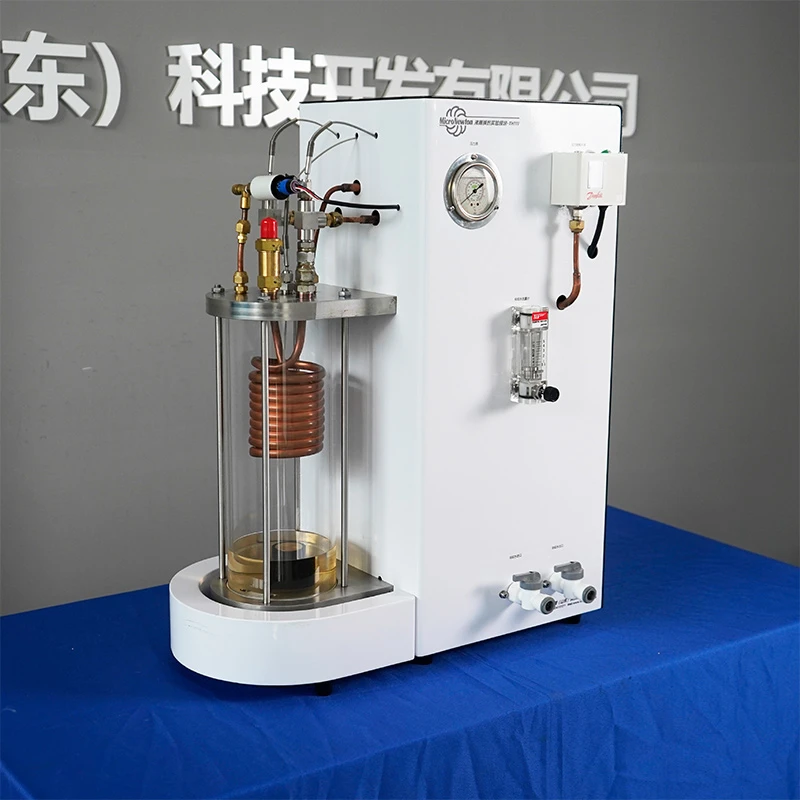

A estrutura principal consiste em um recipiente transparente de vidro de quartzo. A parte inferior está equipada com um dispositivo de aquecimento elétrico, enquanto a parte superior possui um sistema de refrigeração a água. O recipiente é preenchido com uma certa quantidade de fluido de trabalho orgânico de baixo ponto de ebulição e um banho-maria em temperatura constante fornece água de resfriamento. Parâmetros experimentais relevantes são medidos e registrados através da plataforma experimental.
Compartilhe:
Added to cart successfully
Funções experimentais
1. Fornece demonstração visual de ebulição por convecção, ebulição nucleada e fenômenos de ebulição de transição.
2. Permite o estudo da densidade do fluxo de calor e do coeficiente de transferência de calor superficial sob pressão constante.
3.Investiga o efeito da pressão na densidade crítica do fluxo de calor.
4. Suporta a medição e análise do coeficiente geral de transferência de calor.
Atributos do produto
|
Modelo de produto |
TH111 |
Nome do produto |
Módulo Experimental de Transferência de Calor por Ebulição |
|
Materiais Principais |
Placa de aço galvanizada, 304 de aço inoxidável, Vidro de quartzo |
Dimensões |
270 × 550 × 670 milímetros |
|
Peso do produto |
58kg |
Ambiente Operacional |
Temperatura ambiente, Umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
|
||
|
Módulos Necessários |
Unidade de resfriamento |
Módulos Opcionais |
Nenhum |
