Fundamentos da Transferência de Calor
Este produto é usado em conjunto com uma bancada experimental básica de transferência de calor para verificar e estudar experimentalmente os princípios e leis da transferência de calor combinada envolvendo convecção (convecção natural e forçada) e radiação, conforme abordado nos cursos de Transferência de Calor.

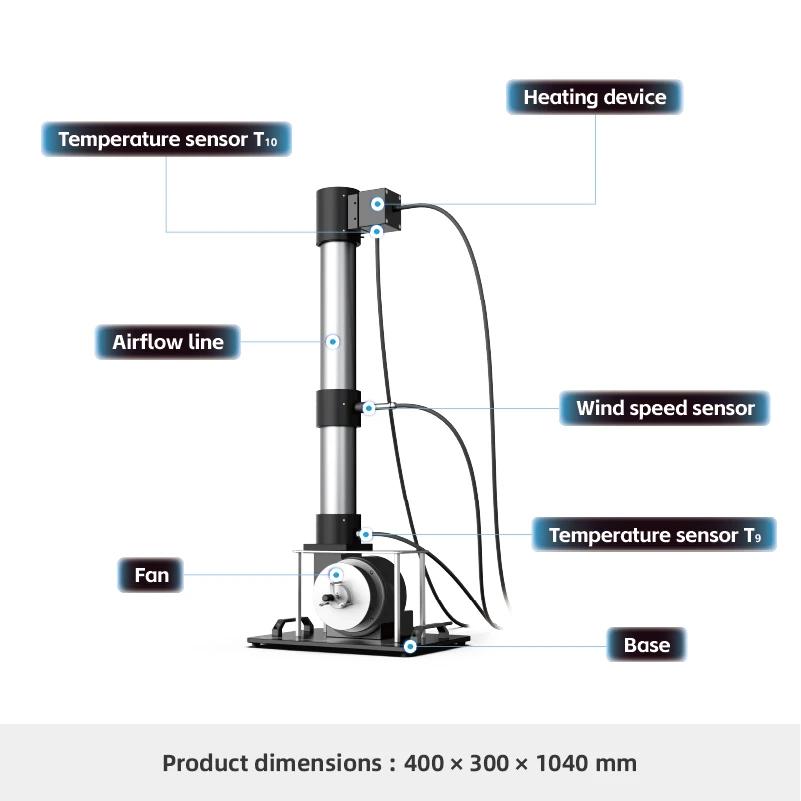

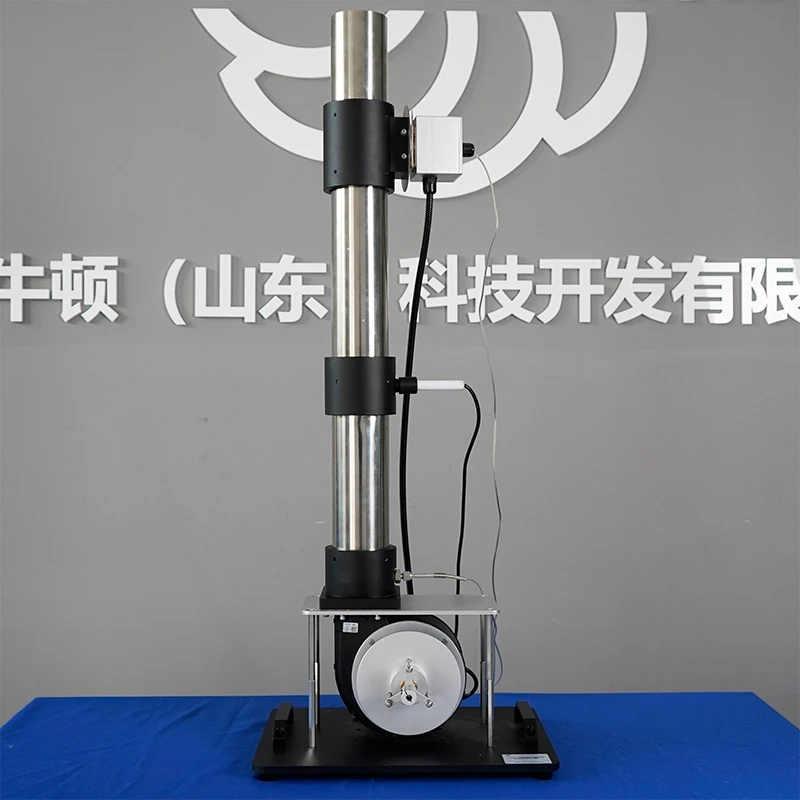

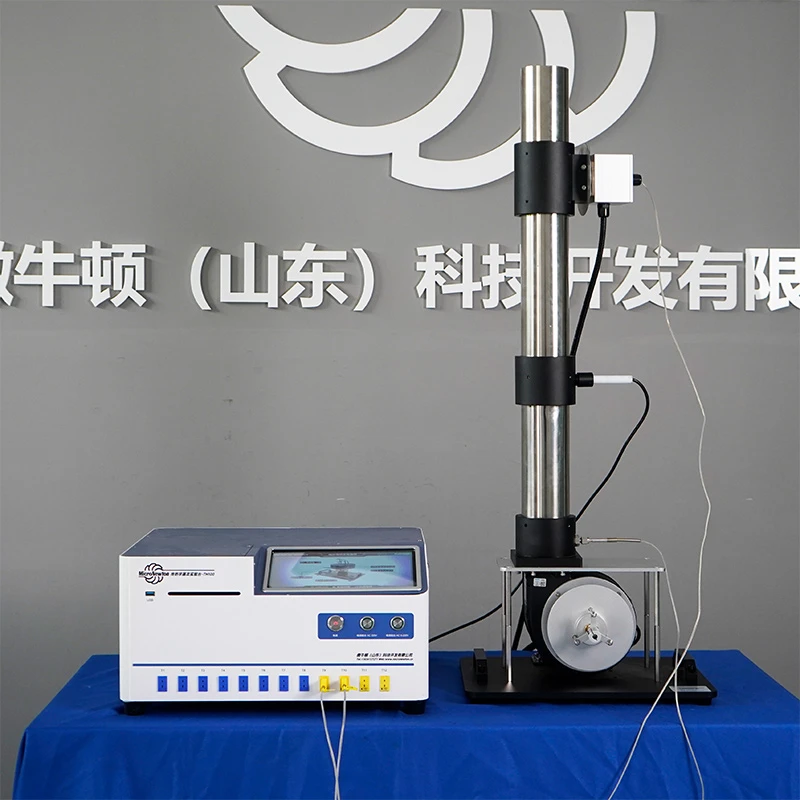

A plataforma experimental é configurada com um tubo cilíndrico de aquecimento por radiação térmica quase corpo negro. Com base no fluxo externo sobre um modelo teórico de cilindro, o sistema permite experimentos abrangentes sobre convecção e radiação, incorporando um canal de fluxo de ar, ventilador, dispositivo de controle de velocidade do fluxo de ar e regulação de aquecimento elétrico. Os dados experimentais são coletados através da plataforma experimental básica de transferência de calor, apoiando o projeto experimental relacionado ao curso.
Compartilhe:
Added to cart successfully
Funções experimentais
1.Estudar a distribuição de temperatura em diferentes posições na superfície de um cilindro sob condições de fluxo de ar externo (convecção natural/convecção forçada).
2. Medir a transferência total de calor de um cilindro quase corpo negro (radiação QR + convecção QC) sob convecção natural em diferentes entradas de energia e comparar com as variações de temperatura da superfície.
3. Meça o coeficiente de transferência de calor convectivo quando a temperatura da superfície do cilindro estiver relativamente baixa.
4. Meça o coeficiente de transferência de calor radiativo quando a temperatura da superfície do cilindro for relativamente alta.
5.Observe e meça o efeito da convecção forçada na transferência de calor da superfície do cilindro sob diferentes velocidades de vento.
6. Estudar a variação do coeficiente de transferência de calor local ao longo da superfície do cilindro sob diferentes velocidades do vento.
Atributos do produto
|
Modelo de produto |
TH104 |
Nome do produto |
Aparelho experimental de transferência de calor por convecção e radiação |
|
Materiais Principais |
Liga de alumínio 6061, aço inoxidável 304 |
Dimensões |
400 × 300 × 1030 milímetros |
|
Peso do produto |
13kg |
Ambiente Operacional |
Temperatura ambiente, Umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Nenhum |
||
|
Módulos Necessários |
Nenhum |
Módulos Opcionais |
Nenhum |
