Fundamentos da Transferência de Calor
Este produto é usado em conjunto com uma bancada experimental básica de transferência de calor para estudar o processo de transferência de calor de materiais em forma de bastão sob os efeitos combinados de convecção natural e radiação, bem como a distribuição de temperatura sob condições de estado estacionário, conforme abordado nos cursos de Transferência de Calor.
Baseado no modelo de condução de aletas cilíndricas, o sistema permite o cálculo abrangente da condutividade térmica de materiais metálicos em forma de haste. Representa um caso típico de aplicação integrada na área de transferência de calor.
Este aparelho ajuda a aprofundar a compreensão do excesso de temperatura (relativa) e verifica métodos de solução numérica para equações diferenciais não homogêneas de segunda ordem na análise de condução de calor. Ele também familiariza os usuários com técnicas de computação numérica iterativa.
Compartilhe:
Added to cart successfully
Funções experimentais
1. Meça a distribuição de temperatura ao longo da superfície da haste e compare-a com os resultados da análise teórica.
2. Realize cálculos de transferência de calor para a superfície da haste sob convecção natural e radiação combinadas e compare com os resultados teóricos.
3.Medir a condutividade térmica de materiais em forma de bastão e compreender conceitos de excesso de temperatura e métodos numéricos para resolver a equação diferencial de condução de calor.
Atributos do produto
|
Modelo de Produto |
TH105 |
Nome do produto |

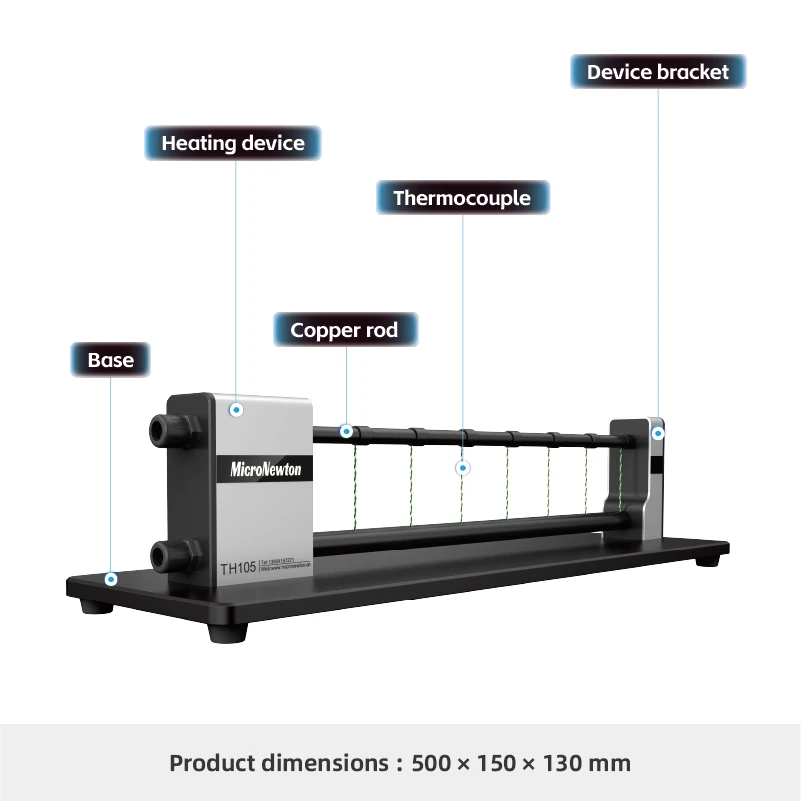

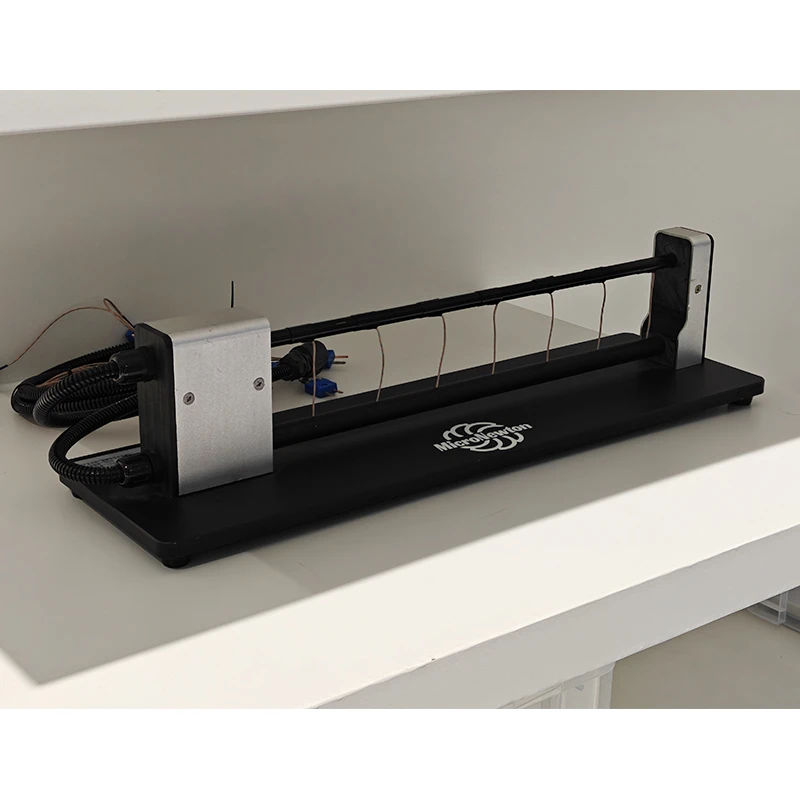

Aparelho experimental de transferência de calor de superfície com aletas |
|
Materiais Principais |
Politetrafluoretileno (PTFE), latão H62 |
Dimensões |
500×150×130mm |
|
Peso do produto |
3,1kg |
Ambiente Operacional |
Temperatura ambiente, Umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Monofásico de três fios, 220V ±5%, 50Hz/60Hz |
||
|
Módulos Necessários |
Nenhum |
Módulos Opcionais |
Nenhum |
