Este produto é usado em conjunto com uma bancada experimental básica de transferência de calor para estudar a transferência de calor por convecção em trocadores de calor com diferentes estruturas de superfície, conforme abordado nos cursos de Transferência de Calor.
Baseado em modelos clássicos de superfícies estendidas, como placas planas, aletas de pinos e aletas, o módulo permite a análise experimental e o cálculo do desempenho da transferência de calor sob condições de convecção natural e de convecção forçada.

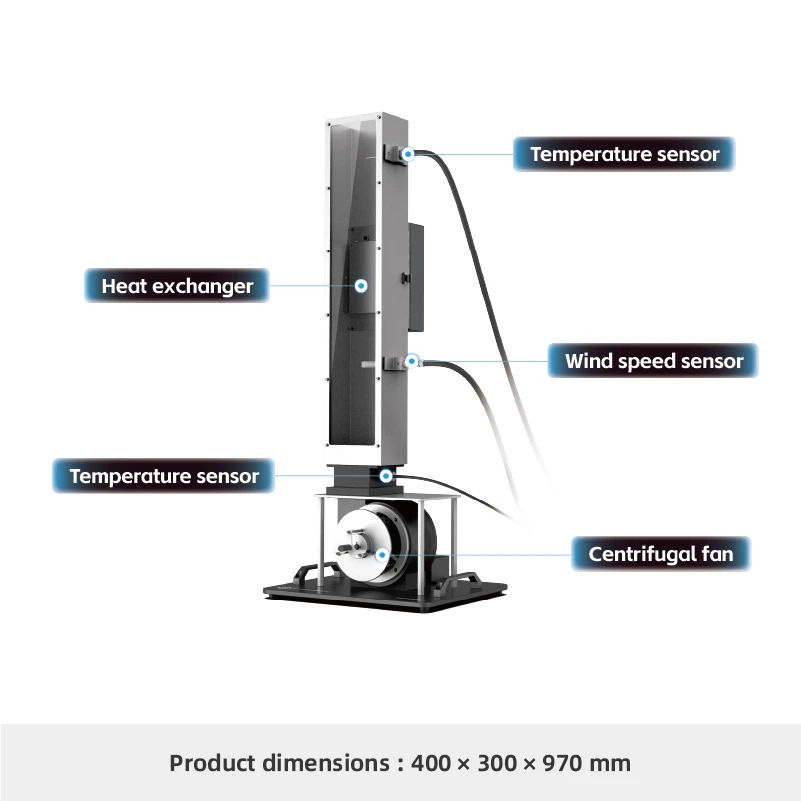

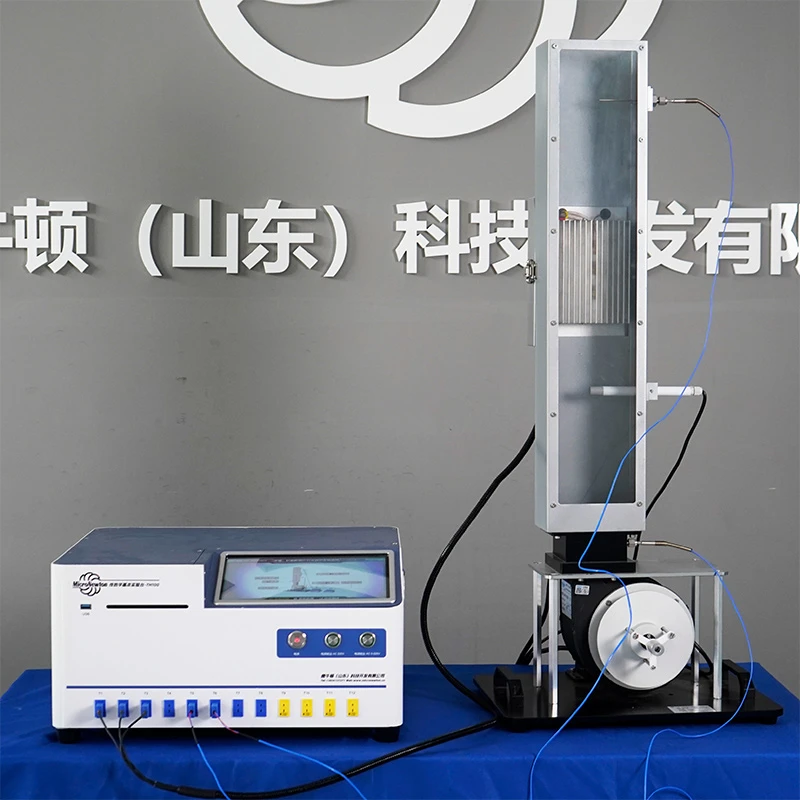

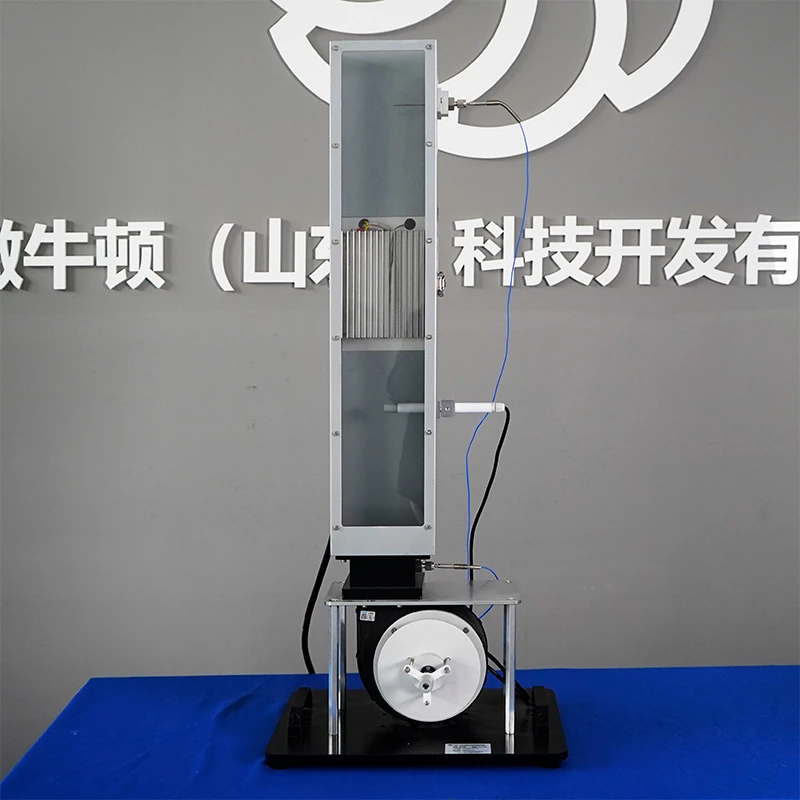

O sistema possui um canal de fluxo de ar transparente com velocidade do vento ajustável, equipado com ventilador centrífugo, sensor de velocidade do fluxo de ar, termopares e corpos de prova intercambiáveis (placa plana, aletas e aletas de pino). Os dados experimentais são coletados e registrados através da plataforma experimental básica de transferência de calor. Os espécimes também são expansíveis para estudos posteriores.
Compartilhe:
Added to cart successfully
Experimental Funções
1.Estudar a variação da temperatura da superfície com a potência de aquecimento para placas planas, aletas de pinos e superfícies com aletas sob condições de convecção natural.
2. Estudar a variação da temperatura da superfície com a potência de aquecimento para placas planas, aletas de pinos e superfícies aletas sob condições de convecção forçada.
3.Compreender os princípios básicos de medição dos coeficientes de transferência de calor em convecção natural e forçada.
4.Compare e analise o desempenho de dissipação de calor das aletas dos pinos em arranjos em linha e escalonados.
5.Investigar o efeito da área de superfície estendida no desempenho da transferência de calor.
6.Meça a distribuição da temperatura em superfícies estendidas.
Atributos do produto
|
Modelo de Produto |
TH110 |
Nome do produto |
Módulo experimental de transferência de calor convectivo de placa plana, aleta de pino e superfície com aletas |
|
Materiais Principais |
Liga de alumínio 6061, aço inoxidável 304 |
Dimensões |
400 × 300 × 970 milímetros |
|
Peso do produto |
20kg |
Ambiente Operacional |
Temperatura ambiente, Umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Nenhum |
||
|
Módulos Necessários |
Placa plana, aletas de pinos (arranjos em linha e escalonados), espécimes com nadadeiras |
Módulos Opcionais |
Nenhum |
