Fundamentos da Transferência de Calor
Este produto foi projetado para ser usado em conjunto com a Plataforma Experimental Básica de Transferência de Calor para conduzir experimentos relacionados à lei unidimensional de condução de calor em estado estacionário na Lei de Condução de Calor de Fourier do curso Transferência de Calor.

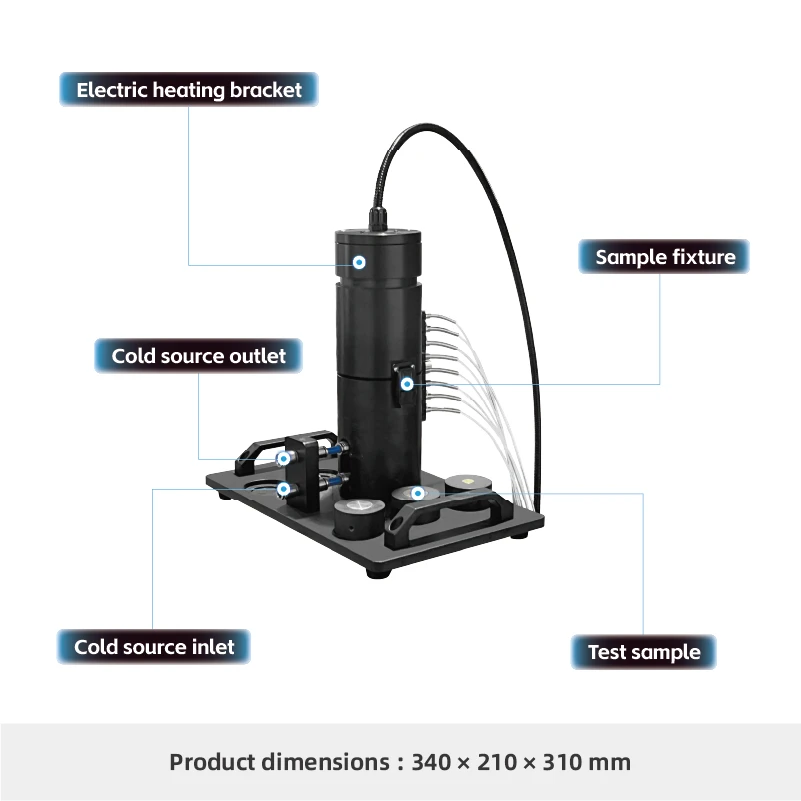

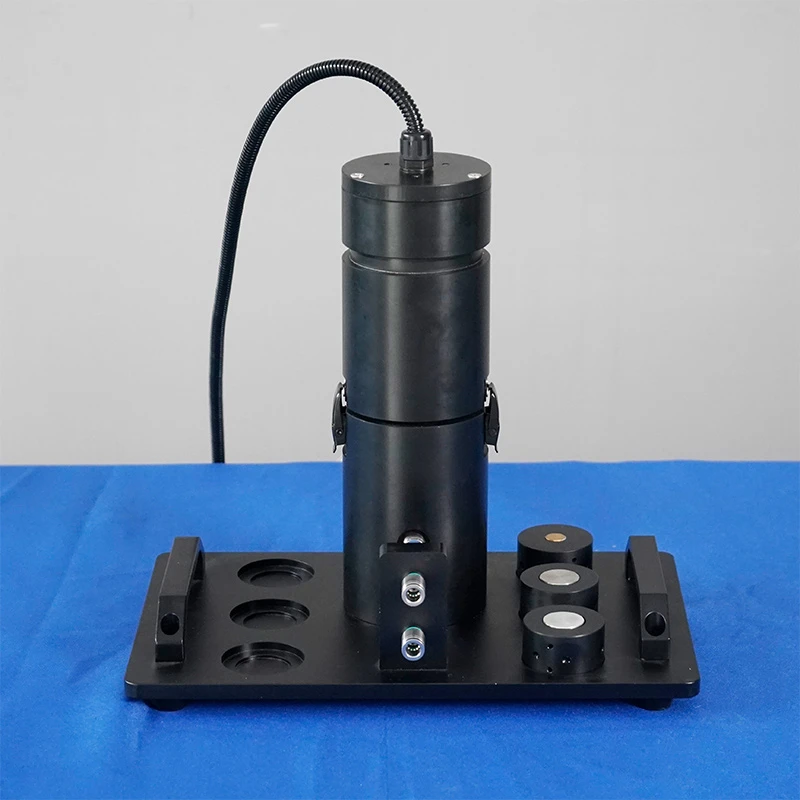

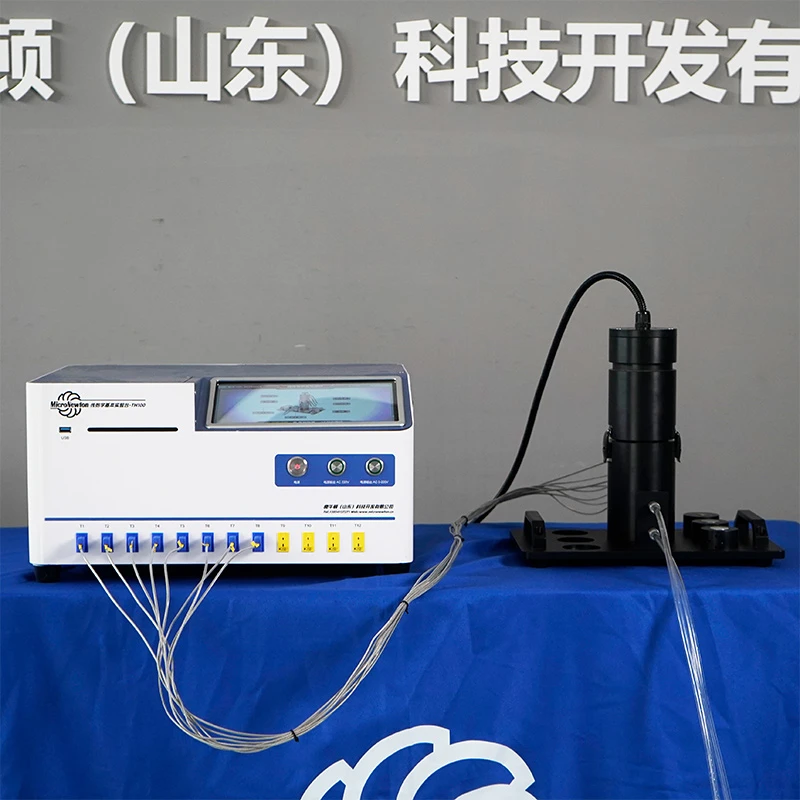

O dispositivo consiste em uma seção de aquecimento, seção de amostra, seção de resfriamento e corpo de isolamento, formando um modelo experimental unidimensional de condução de calor axial em estado estacionário. A seção da amostra pode ser facilmente substituída e os pontos de medição de temperatura são distribuídos uniformemente em cada seção. Os dados experimentais são coletados e transmitidos para a plataforma experimental de transferência de calor.
O aparelho é usado principalmente para analisar a variação de temperatura de materiais sólidos cilíndricos ao longo da direção do fluxo de calor, permitindo aos usuários compreender cientificamente e verificar visualmente a Lei de Condução de Calor de Fourier e calcular a condutividade térmica das amostras.
Ele suporta a substituição de amostras por diferentes materiais e seções transversais, bem como a personalização do usuário, e pode ser estendido para aplicações de pesquisa envolvendo materiais de isolamento e materiais condutores térmicos.
Compartilhe:
Added to cart successfully
Funções experimentais
1. Usado para estudar e verificar o princípio da condução de calor unidimensional em estado estacionário e analisar o processo de transferência de calor axial e a distribuição de temperatura em materiais cilíndricos.
2.Ajuda a compreender a Lei de Condução de Calor de Fourier e a calcular a condutividade térmica de materiais sólidos.
3. Mede as diferenças de distribuição de temperatura em materiais sólidos simples e compostos sob transferência de calor em estado estacionário.
4.Mede, calcula e compara a condutividade térmica de diferentes materiais.
5. Mede a queda de temperatura e a resistência térmica de contato na interface dos materiais de placa composta.
6. Mede a distribuição de temperatura quando a seção transversal de condução de calor de materiais metálicos cilíndricos diminui durante a transferência de calor constante.
7.Gera curvas de tempo-temperatura e curvas de potência para condução de calor de diferentes amostras de materiais.
8.Pode ser estendido para pesquisa e análise comparativa de materiais de isolamento, materiais de isolamento térmico e materiais condutores térmicos, incluindo medição de sua condutividade térmica em aplicações práticas.
Atributos do produto
|
Modelo de produto |
TH101 |
Nome do produto |
Aparelho Experimental de Condução de Calor Linear |
|
Materiais Principais |
POM, liga de alumínio 6061, cobre |
Dimensões |
340×210×310mm |
|
Peso do produto |
7,4kg |
Ambiente Operacional |
Temperatura ambiente, Umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Monofásico de três fios, 220V ±5%, 50Hz/60Hz |
||
|
Módulos Necessários |
Amostra de latão de diâmetro igual, amostra de latão de diâmetro reduzido, amostra de aço inoxidável, amostra de liga de alumínio, banho de água a temperatura constante |
Módulos Opcionais |
Nenhum |
