Fundamentos da Transferência de Calor

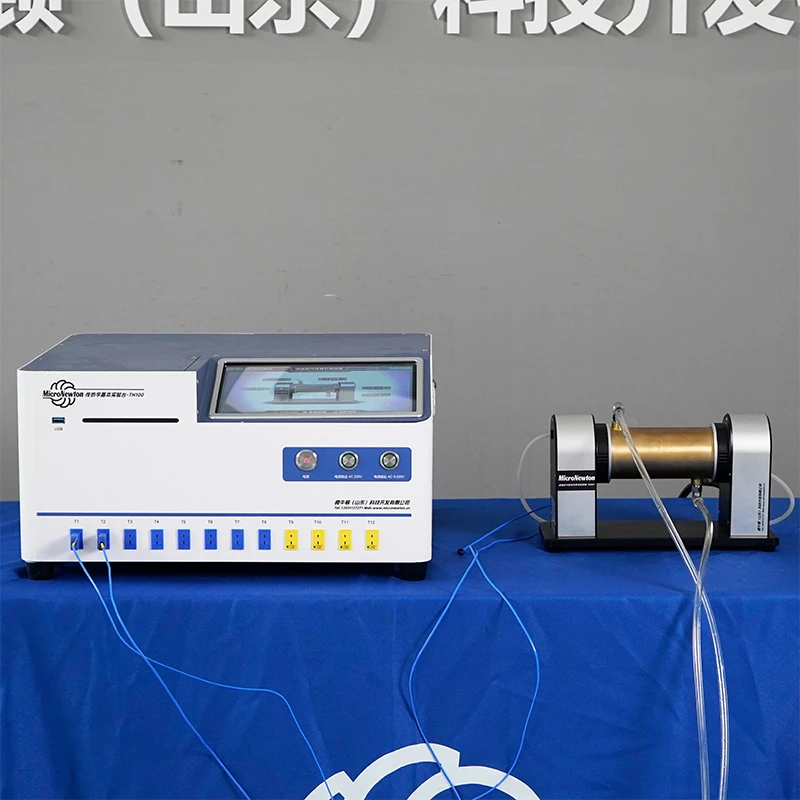

Este produto é usado em conjunto com uma bancada experimental básica de transferência de calor para experimentos que envolvem a análise e o cálculo da condução de calor unidimensional em estado estacionário em líquidos e gases, conforme abordado nos cursos de Transferência de Calor.

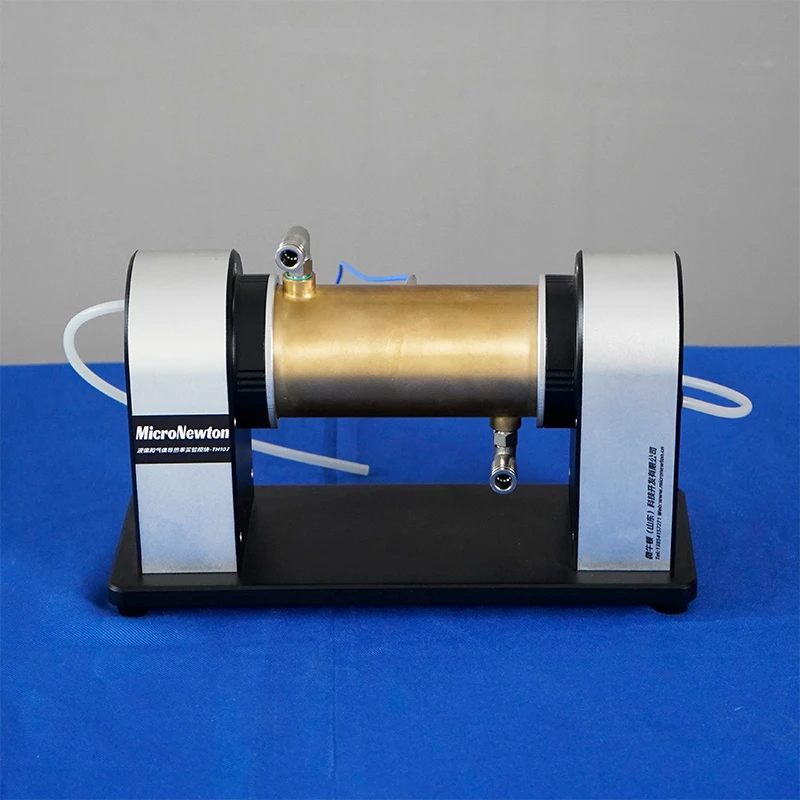

O aparelho é projetado como um modelo unidimensional de condução de calor radial em estado estacionário, consistindo em um módulo de aquecimento, camisa de amostra e unidade de resfriamento. O corpo principal é um trocador de calor encamisado: um elemento de aquecimento elétrico está localizado no centro, enquanto a água de resfriamento em temperatura constante flui através da camisa externa. O espaço entre as paredes é preenchido com o líquido ou gás a ser testado.
O módulo pode ser usado para medir a condutividade térmica de líquidos não corrosivos (como álcool e glicerina) e gases não inflamáveis (como ar e nitrogênio). É compacto e portátil, com modelo teórico intuitivo, tornando-o conveniente para ensino e análise experimental.
Compartilhe:
Added to cart successfully
Funções experimentais
1.Usado para compreender e analisar a lei de Fourier na condução de calor multicamadas.
2.Usado para estudar os princípios da condução de calor unidimensional em estado estacionário.
3.Usado para medir a condutividade térmica de gases e líquidos compatíveis com a configuração experimental.
Atributos do produto
|
Modelo de Produto |
TH107 |
Nome do produto |
Módulo Experimental de Condutividade Térmica de Líquidos e Gás |
|
Materiais Principais |
Liga de alumínio 6061, latão H58 |

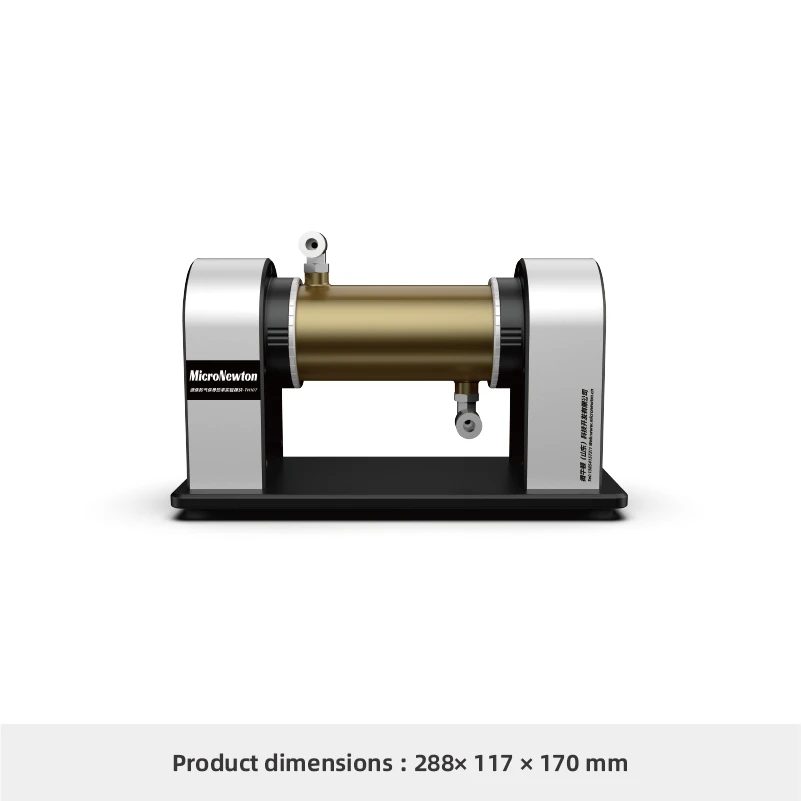

Dimensões |
288 × 117 × 170 mm |
|
Peso do produto |
6,5kg |
Ambiente Operacional |
Temperatura ambiente, Umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Nenhum |
||
|
Módulos Necessários |
Nenhum |
Módulos Opcionais |
Nenhum |
