Fundamentos da Transferência de Calor

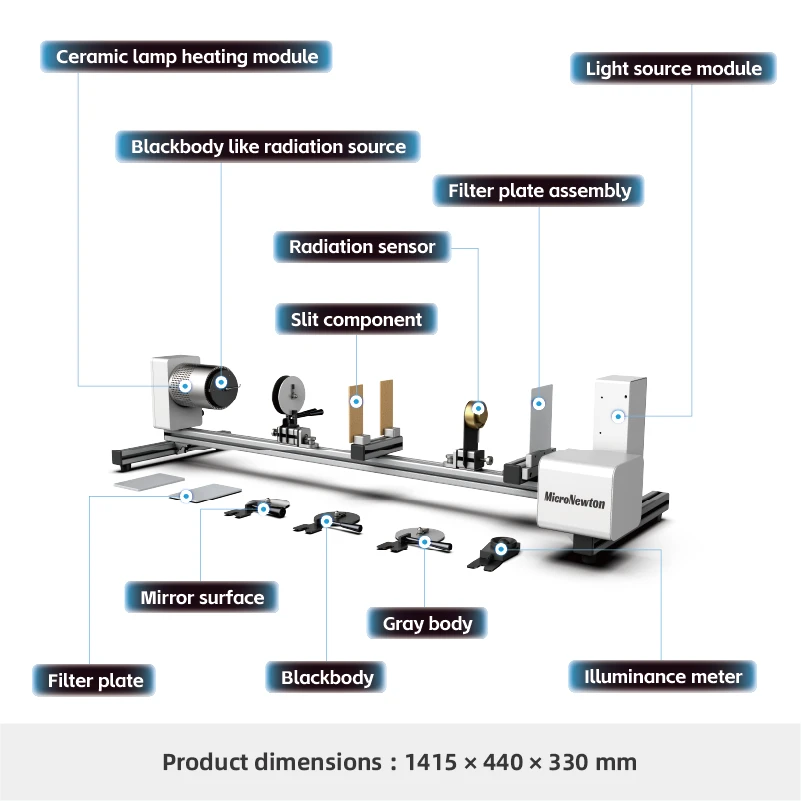

Este produto é um dispositivo experimental de ensino utilizado em laboratórios para verificar a transferência e variação da energia radiativa. A plataforma inclui duas fontes de radiação: um emissor térmico e um emissor de luz (ambos com potência de radiação ajustável).
A radiação térmica é detectada usando um sensor de radiação, enquanto a radiação luminosa é medida usando um medidor de iluminância. Vários componentes ópticos são instalados em uma bancada óptica entre o emissor e o detector, e as distâncias entre os componentes podem ser lidas na escala da plataforma óptica.
Ao girar o medidor de iluminância, a influência do ângulo de incidência na intensidade da radiação pode ser estudada. Os componentes ópticos de suporte são usados para investigar as propriedades de reflexão, absorção e transmissão de diferentes materiais sob diversos comprimentos de onda e temperaturas.
Através de experimentos, leis fundamentais de transferência de calor, como a lei da radiação de Kirchhoff, a lei de Stefan-Boltzmann, a lei da distância de Lambert e a lei do cosseno de Lambert, podem ser verificadas. Os valores de medição são exibidos digitalmente no amplificador de medição e também podem ser transmitidos diretamente para um PC via USB para posterior processamento de dados.
Esses experimentos ajudam os alunos a compreender os fundamentos da radiação térmica, desenvolver habilidades técnicas relacionadas e aprimorar as capacidades de inovação e design experimental.
Compartilhe:
Added to cart successfully
Funções experimentais
1. Use uma fonte de radiação térmica e um radiômetro, ou uma fonte de radiação luminosa e um medidor de iluminância, para verificar a lei do inverso do quadrado.
2.Use uma fonte de radiação térmica e um radiômetro para verificar a lei de Stefan-Boltzmann.
3.Use uma fonte de radiação térmica, placas de metal e um radiômetro para estudar a emissividade de diferentes características de superfície.
4.Use uma fonte de radiação térmica, placas metálicas e um radiômetro para verificar a lei de Kirchhoff.
5.Verifique a relação entre a troca de radiação e a área superficial relativa.
6.Verificar a influência dos coeficientes de radiação entre superfícies pouco espaçadas na temperatura superficial e na troca de calor.
7. Use uma fonte rotativa de radiação luminosa e um medidor de iluminância para verificar a lei do cosseno de Lambert.
8. Use uma fonte de radiação luminosa, filtro óptico e medidor de iluminância para verificar a lei de absorção de Lambert.
9.Estudar e calcular a relação entre fatores de visualização (fatores de configuração) e intensidade de radiação.
|
Modelo de produto |
TH103 |
Nome do produto |
Aparelho experimental de transferência de calor por radiação |
|
Materiais Principais |
Aço inoxidável 304, perfil de alumínio 40×40×3 mm, Placa de aço galvanizado |
Dimensões |
1415 × 410 × 330 milímetros |
|
Peso do produto |
21,2kg |
Ambiente Operacional |
Temperatura ambiente, Umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Nenhum |
||
|
Módulos Necessários |
1. Espécime preto 2. Amostra polida 3. Amostra fosca 4. Filtro óptico 5. Sensor de radiação 6. Medidor de iluminância |
Módulos Opcionais |
Nenhum |
