Fundamentos da Transferência de Calor

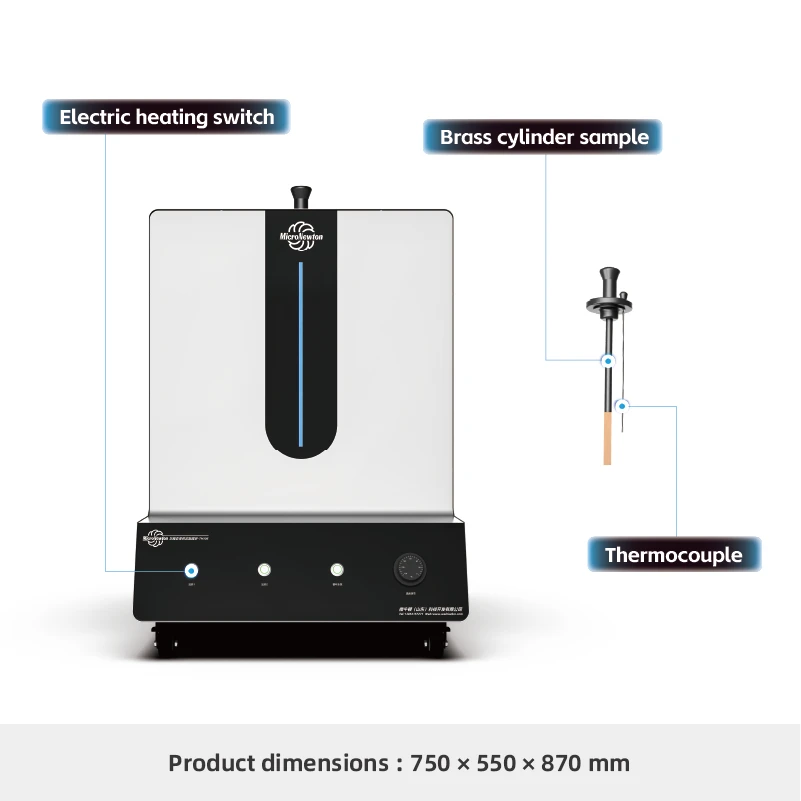

Este produto é utilizado em conjunto com uma bancada experimental básica de transferência de calor para estudar o processo transitório de transferência de calor de materiais metálicos com formatos específicos, bem como a distribuição e variação da temperatura central interna ao longo do tempo, conforme abordado nos cursos de Transferência de Calor.
A configuração padrão inclui oito corpos de prova: quatro formatos (placa plana, esfera, cilindro grosso e cilindro fino) feitos de dois materiais (latão e aço inoxidável). Cada amostra é incorporada com um termopar de alta precisão em seu centro, permitindo a medição em tempo real de mudanças transitórias de temperatura central para diferentes materiais sólidos.
Ao aplicar dados de temperatura transitória combinados com o método de parâmetros concentrados, a condutividade térmica das amostras pode ser calculada. O sistema ajuda os usuários a compreender profundamente os princípios da condução de calor instável e os métodos típicos de análise teórica. Personalização de amostras, projeto experimental e aplicações estendidas são suportadas.
Compartilhe:
Added to cart successfully
Funções experimentais
1. Estudar o processo transitório de transferência de calor da superfície para o centro das amostras e analisar a variação de temperatura ao longo do tempo.
2.Calcule a condutividade térmica de amostras cilíndricas com base na variação da temperatura central.
3.Analisar os efeitos da forma, tamanho e material na transferência transitória de calor (mesmo material com formas diferentes; mesma geometria com materiais diferentes; mesmo material com diferentes geometrias equivalentes).
4.Compreender e estudar o método da capacitância concentrada em problemas de transferência de calor transitória.
5.Suporte para experimentos estendidos e projetos experimentais relacionados à condução de calor transitória em sólidos.
Produto Atributos
|
Modelo de Produto |
TH106 |
Nome do produto |
Aparelho experimental de condução de calor transitório (estado instável) |
|
Materiais Principais |
Placa de aço galvanizado, POM, aço inoxidável 304 |
Dimensões |
750 × 550 × 870 milímetros |
|
Peso do produto |
68kg |
Ambiente Operacional |
Temperatura ambiente, Umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Nenhum |
||
|
Módulos Necessários |
1. Placa plana de latão, cilindro (grosso/fino) e amostras esféricas 2. Placa plana de aço inoxidável, cilindro (grosso/fino) e amostras esféricas |
Módulos Opcionais |
Nenhum |
