Trocador de Calor

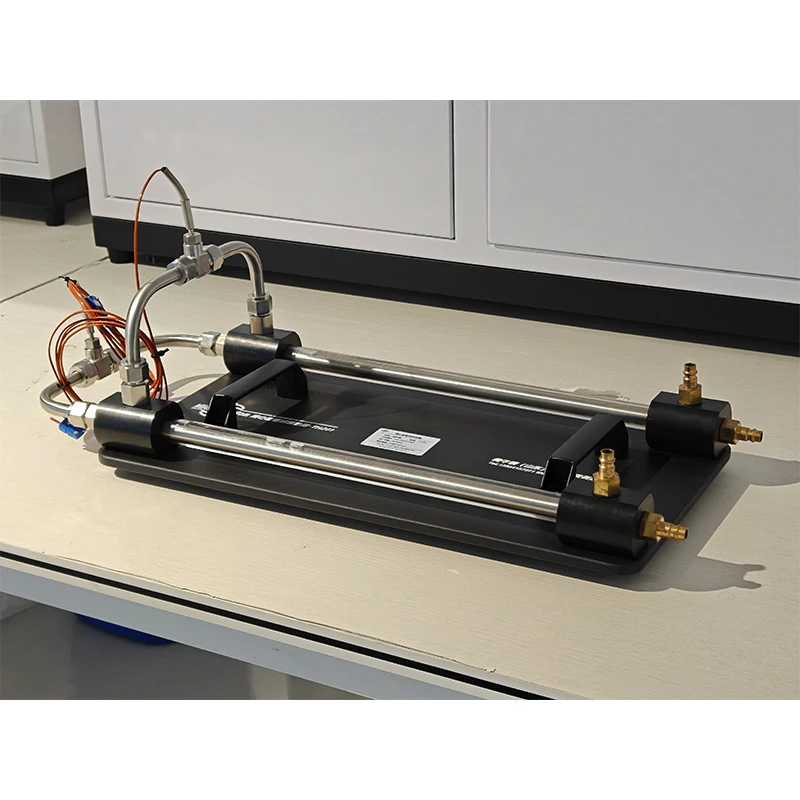

Este produto é um módulo trocador de calor projetado para funcionar com uma bancada experimental básica de trocadores de calor e é utilizado para demonstrar os princípios fundamentais de um trocador de calor de tubos concêntricos.

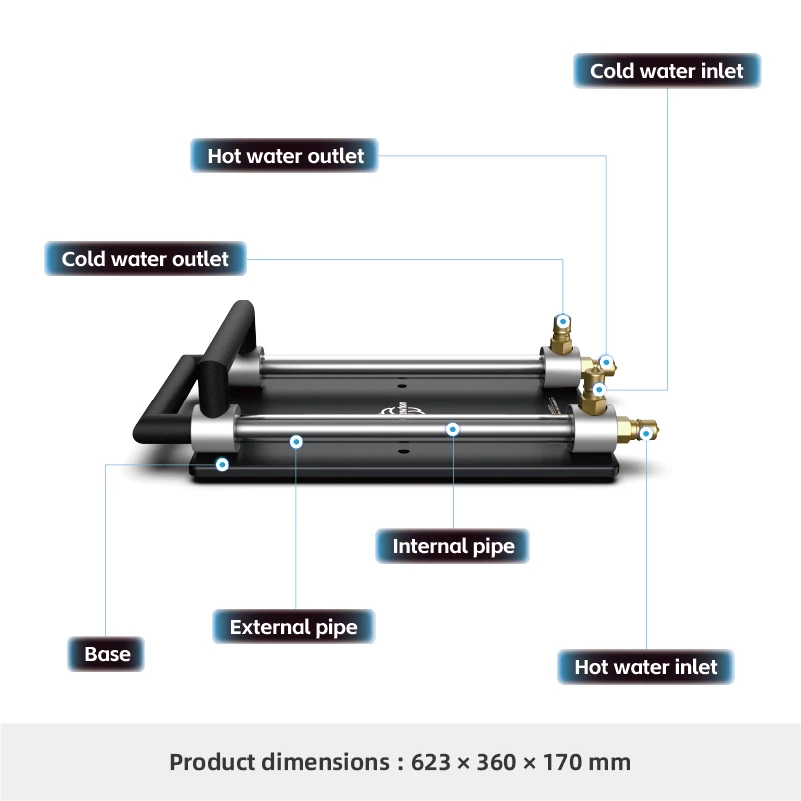

O dispositivo consiste principalmente em dois tubos circulares coaxiais. O calor é transferido entre a água quente e fria através da parede do tubo interno, permitindo o estudo da transferência de calor por convecção indireta (parede separada).
Compartilhe:
Added to cart successfully
Funções experimentais
1. Estude o princípio e o processo de transferência de calor por convecção indireta.
2. Analisar o equilíbrio de energia dentro do sistema e a eficiência geral da transferência de calor sob diferentes taxas de fluxo.
3.Compare o desempenho da transferência de calor e a distribuição de temperatura entre as configurações co-corrente (fluxo paralelo) e contra-corrente (contrafluxo).
4.Domine o método Logarítmico da Diferença Média de Temperatura (LMTD) para calcular a eficiência geral da transferência de calor.
5.Investigar a influência das variações da vazão de água quente e fria na eficiência da transferência de calor.
6. Estudar o efeito das diferenças de temperatura entre fluidos quentes e frios no desempenho da transferência de calor sob condições co-correntes e contra-correntes.
Atributos do produto
|
Modelo de Produto |
TH201 |
Nome do produto |
Trocador de calor de tubo concêntrico |
|
Materiais Principais |
Placa de aço galvanizado, POM, Aço Inoxidável 304 |
Dimensões |
623 × 360 × 170 milímetros |
|
Peso do produto |
5,1kg |
Ambiente Operacional |
Temperatura ambiente, Umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Nenhum |
||
|
Módulos Necessários |
Banho-maria com temperatura constante |
Módulos Opcionais |
Nenhum |
