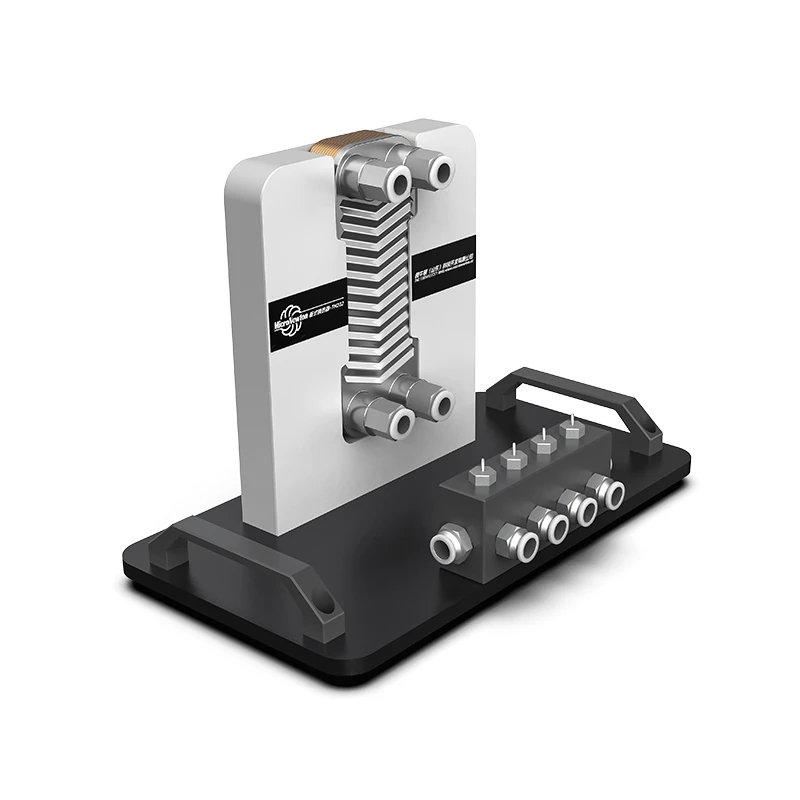

Trocador de Calor
Este produto é um módulo trocador de calor projetado para funcionar com uma bancada experimental básica de trocadores de calor e é utilizado para demonstrar os princípios fundamentais de um trocador de calor a placas.

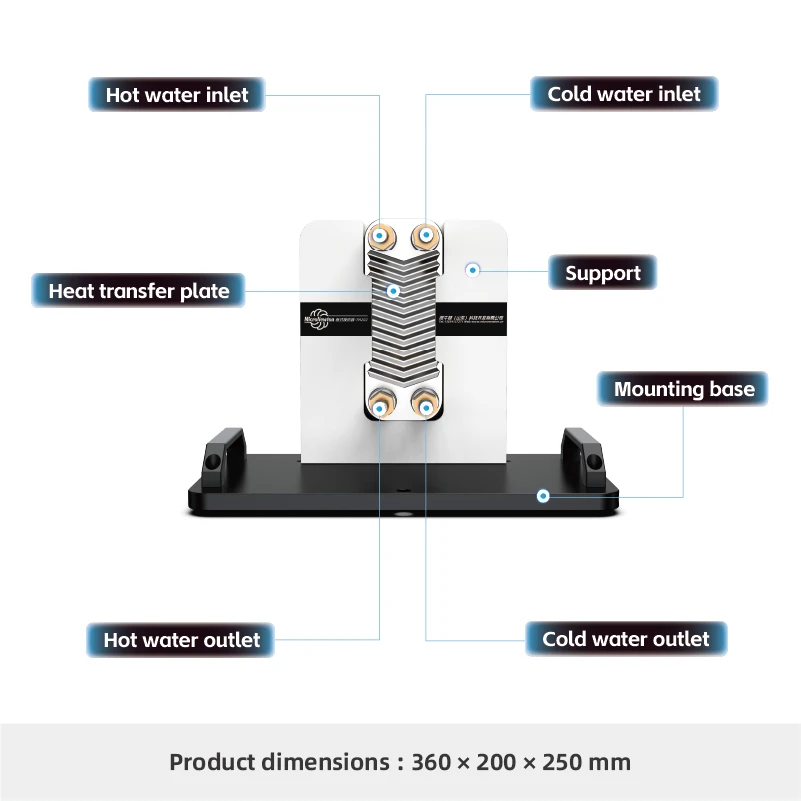

O dispositivo consiste em múltiplas placas de transferência de calor. Juntas de vedação são colocadas entre placas adjacentes para formar canais de fluxo separados. Os trocadores de calor de placas são caracterizados por um alto coeficiente de transferência de calor, resistência ao fluxo relativamente baixa (em comparação com seu alto desempenho de transferência de calor), estrutura compacta, baixo consumo de metal e desmontagem e limpeza convenientes.
Compartilhe:
Added to cart successfully
Funções experimentais
1.Estudar os princípios e processos de transferência de calor por convecção indireta.
2. Analisar o balanço energético do sistema e a eficiência geral da transferência de calor sob diferentes taxas de fluxo.
3.Compare o desempenho da transferência de calor e a distribuição de temperatura entre as configurações co-corrente (fluxo paralelo) e contra-corrente (contrafluxo).
4.Domine o método Logarítmico da Diferença Média de Temperatura (LMTD) para calcular a eficiência geral da transferência de calor.
5.Investigar o efeito das variações da vazão de água quente e fria na eficiência da transferência de calor.
6.Estudar a influência das diferenças de temperatura entre fluidos quentes e frios no desempenho da transferência de calor sob condições co-correntes e contra-correntes.
Atributos do produto
|
Modelo de Produto |
TH202 |
Nome do produto |
Trocador de calor de placas |
|
Materiais Principais |
Placa de aço galvanizada, POM, Liga de alumínio |
Dimensões |
360 × 200 × 250 milímetros |
|
Peso do produto |
5kg |
Ambiente Operacional |
Temperatura ambiente, Umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Nenhum |
||
|
Módulos Necessários |
Banho-maria com temperatura constante |
Módulos Opcionais |
Nenhum |
