Trocador de Calor
Este produto é um módulo trocador de calor projetado para funcionar com uma bancada experimental básica de trocadores de calor e é usado para demonstrar os princípios fundamentais de um trocador de calor casco e tubos.

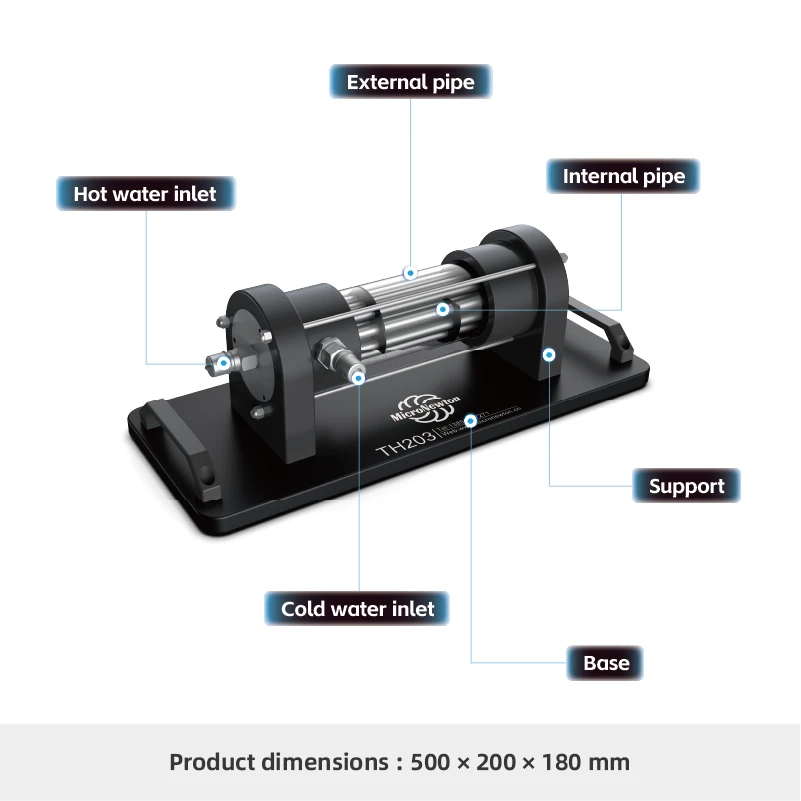

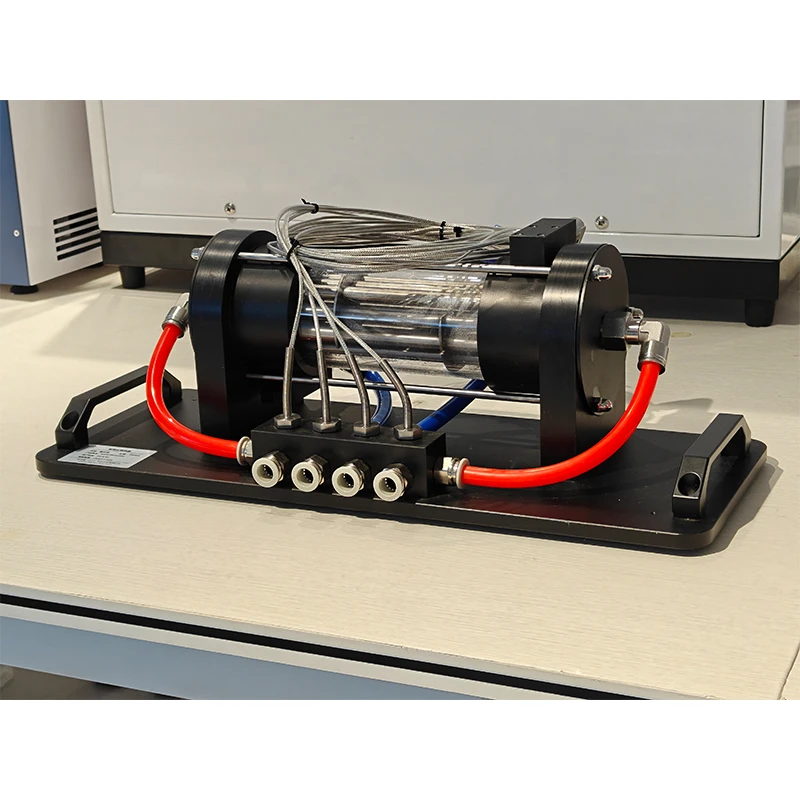

O dispositivo consiste em duas seções principais: o lado do casco e o lado do tubo. O lado do casco é composto por duas estruturas de suporte e um casco externo transparente. O lado do tubo consiste em vários tubos de aço inoxidável igualmente espaçados, conectados em ambas as extremidades por placas de suporte internas dentro da caixa.
Compartilhe:
Added to cart successfully
Funções experimentais
1. Estudar os princípios e o processo de transferência de calor por convecção indireta (parede separada).
2.Analise o balanço energético do sistema e a eficiência geral da transferência de calor sob diferentes taxas de fluxo.
3.Compare o desempenho da transferência de calor e a distribuição de temperatura entre as configurações co-corrente (fluxo paralelo) e contra-corrente (contrafluxo).
4.Domine o método Logarítmico da Diferença Média de Temperatura (LMTD) para calcular a eficiência geral da transferência de calor.
5.Investigar o efeito das variações da vazão de água quente e fria na eficiência da transferência de calor.
6.Estudar a influência das diferenças de temperatura entre fluidos quentes e frios no desempenho da transferência de calor sob condições co-correntes e contra-correntes.
Atributos do produto
|
Modelo de Produto |
TH203 |
Nome do produto |
Trocador de calor casco e tubo |
|
Materiais Principais |
Placa de aço galvanizada, POM, Aço inoxidável |
Dimensões |
500×200×180mm |
|
Peso do produto |
7,65kg |
Ambiente Operacional |
Temperatura ambiente, Umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Nenhum |
||
|
Módulos Necessários |
Banho-maria em temperatura constante |
Módulos Opcionais |
Nenhum |
