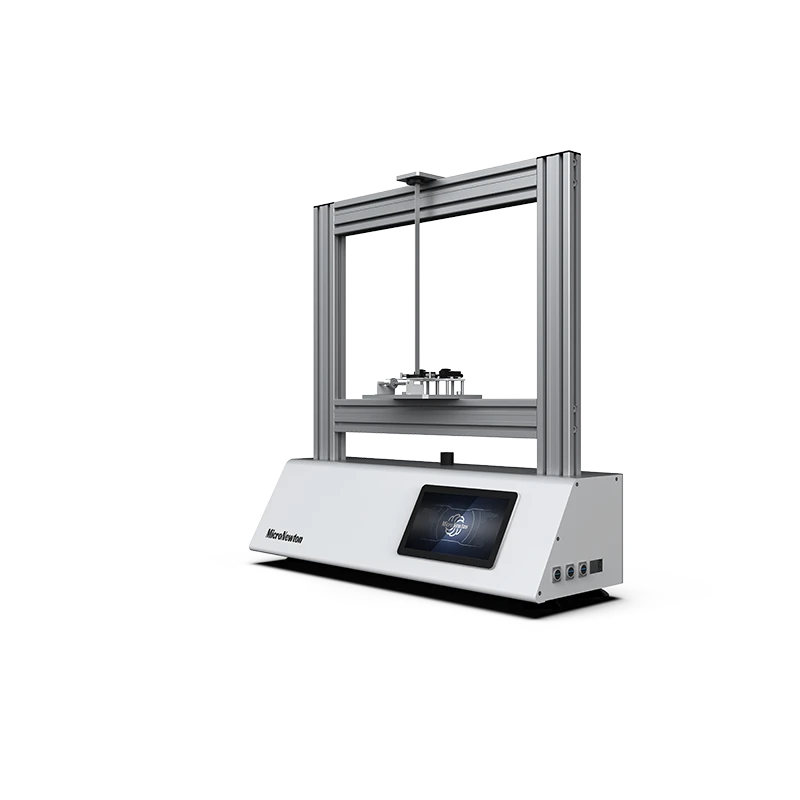

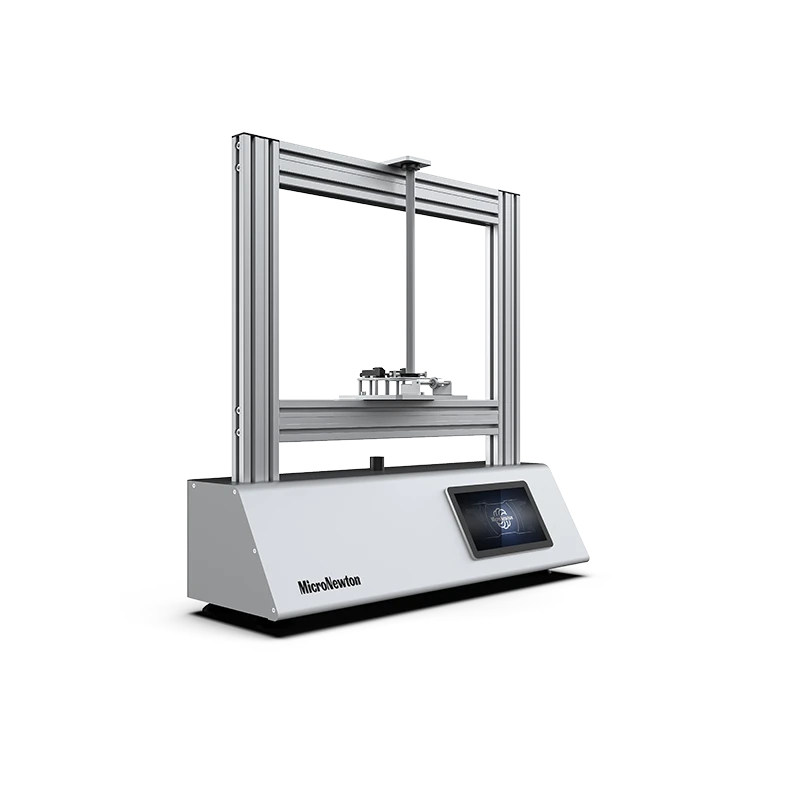

O dispositivo experimental de teste de flexão de viga de seção assimétrica MS07 é um instrumento de ensino avançado usado em experimentos de mecânica de materiais para estudar profundamente o comportamento mecânico de vigas de seção complexa sob cargas de flexão.
Compartilhe:
Added to cart successfully
Introdução do produto
O dispositivo experimental de teste de flexão de viga de seção assimétrica MS07 é um instrumento de ensino avançado usado em experimentos de mecânica de materiais para estudar profundamente o comportamento mecânico de vigas de seção complexa sob cargas de flexão.
O cerne do MS-07 reside em lidar com os fenómenos complexos causados pela "assimetria", nomeadamente a flexão centro (cisalhamento centro), principal eixo direção, e flexão torção acoplamento efeito. Isto é um equipamento fundamental para entender por que perfis comuns, como canal de aço, ângulo aço, e O aço em forma de Z é propenso à torção sob tensão.
Recurso experimental
1
Determinação do centro de flexão (função central): ①Verificação: Quando a linha de carga lateral passa pelo centro de flexão da seção, a viga sofre apenas flexão plana e não produz torção. Verificação: Quando a linha de carga se desvia do centro de flexão, a viga sofrerá flexão e torção (acoplamento de torção e flexão) simultaneamente.
2
Verificação dos Eixos Principais: ①Para secções transversais assimétricas, o eixo neutro pode não ser necessariamente perpendicular à superfície de carga. ②O experimento pode demonstrar que somente quando a carga é aplicada ao longo da direção do eixo principal de inércia, a curva de deflexão está localizada dentro do plano da carga (plano de flexão). Se a carga não for aplicada ao longo do eixo principal, a viga sofrerá flexão oblíqua (a direção de deflexão não é consistente com a direção da carga).
3
Observação do fenômeno de acoplamento por torção e flexão
4
Comparação de diferentes secções transversais assimétricas
Atributos do produto
|
Modelo de produto |
MS07 |
Nome do produto |
Assimétrico seção feixe flexão teste experimentaldispositivo |
|
Materiais Principais |
Alumínio, inoxidável aço |
Especificações |
≤1000×400×1000mm |
|
Peso do produto |
5kg |
Ambiente Operacional |
Sala temperatura, relativo umidade ≤ 85% |
|
Fonte de alimentação de entrada |
Nenhum | ||
|
Módulos Necessários |
Nenhum |
Módulos Opcionais |
Nenhum |
