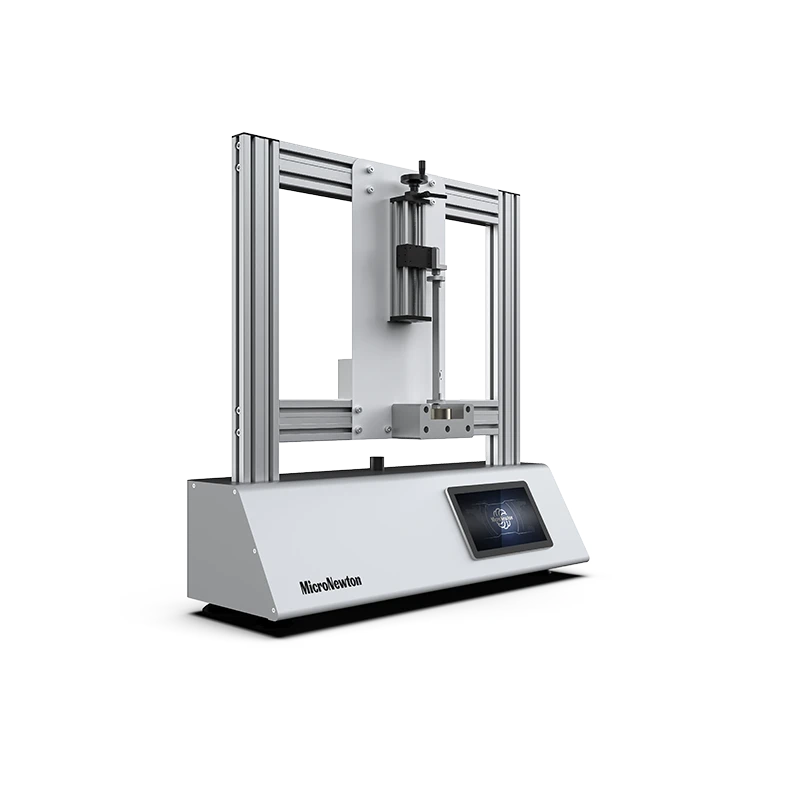

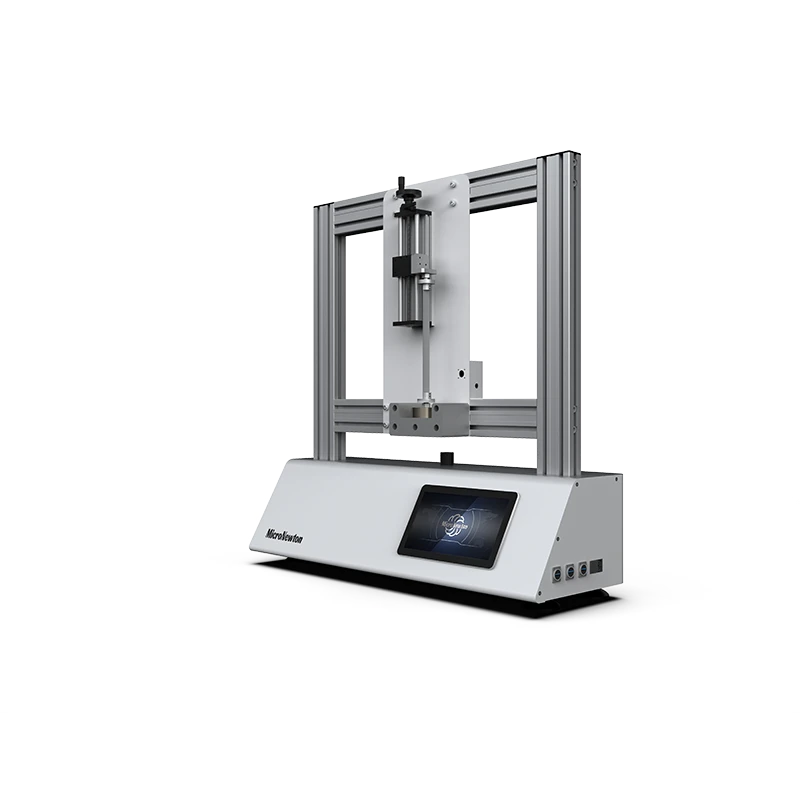

O dispositivo experimental de teste de força interna da haste de compressão de tensão axial MS02 é um instrumento de ensino especializado usado em mecânica de materiais para estudar profundamente o lei de distribuição de forças internas em hastes.
Compartilhe:
Added to cart successfully
Introdução do produto
O dispositivo experimental de teste de força interna da haste de compressão de tensão axial MS02 é um instrumento de ensino especializado usado em mecânica de materiais para estudar profundamente o lei de distribuição de forças internas em hastes. Este dispositivo utiliza um sistema de medição de deformação multicanal, que não apenas se concentra na tensão geral, mas também enfatiza a análise quantitativa de alta precisão da não uniformidade da distribuição local de tensão/deformação perto do ponto de aplicação de carga e da mutação da seção. As an ideal platform for verifying the Saint Venant principle, it can intuitively demonstrate the processo de atenuação de o "efeito final" e o mecanismo de concentração de tensões, revelando assim a aplicabilidade e limitações da "hipótese plana" na mecânica teórica. Ao equipar várias amostras especializadas (como hastes perfuradas, entalhadas ou de seção transversal variável) e mecanismos de carga excêntrica, este dispositivo é usado para verificar o princípio da superposição, medir o módulo elástico e a relação de Poisson dos materiais e explorar o neutro eixo migração lei sob excêntrico tensão e compressão. Isto é um essencial ensinoequipamento para cultivando dos alunos micro estresse análise habilidade e engenharia segurança conhecimento.
Recurso experimental
1
Verifique o princípio de Saint Venant: a principal função de ensino deste dispositivo
2
Pesquisa sobre concentração de tensões: Observando o fenômeno de surto de deformação em descontinuidades geométricas através de corpos de prova com furos, entalhes ou descontinuidades transversais
3
Medição da distribuição de deformação axial de tração e compressão: Vários pontos de medição são dispostos ao longo da direção do eixo da haste para registrar o gradiente de deformação da extremidade de carga até a zona estável
4
Experimento de compressão de tensão excêntrica: Verifique o princípio da superposição separando o componente da força axial e o componente do momento fletor por meio de leituras do extensômetro
5
Determinação precisa do módulo de elasticidade E e da razão de Poisson dos materiais: Na região uniforme de tensão, usando dados de extensômetro longitudinal e transversal, calcule o E e μ do material
Atributos do produto
|
Modelo de produto |
MS02 |
Nome do produto |
Múltiplo material axial tensão, compressão, força interna e teste de deformação dispositivo |
|
Materiais Principais |
alumínio pom、 silicone |
Especificações |
≤1000×400×1000mm |
|
Peso do produto |
30kg |
Ambiente Operacional |
Sala temperatura, relativo umidade ≤ 85% |
|
Fonte de alimentação de entrada |
Solteiro fase três arame, 220 V ± 5%, 50Hz/60Hz | ||
|
Módulos Necessários |
Nenhum |
Módulos Opcionais |
Nenhum |
