O dispositivo experimental de teste de força interna e deformação de flexão de viga MS05 é uma plataforma experimental mecânica multifuncional que integra "deformação" e "força interna" testando.
Compartilhe:
Added to cart successfully
Introdução do produto

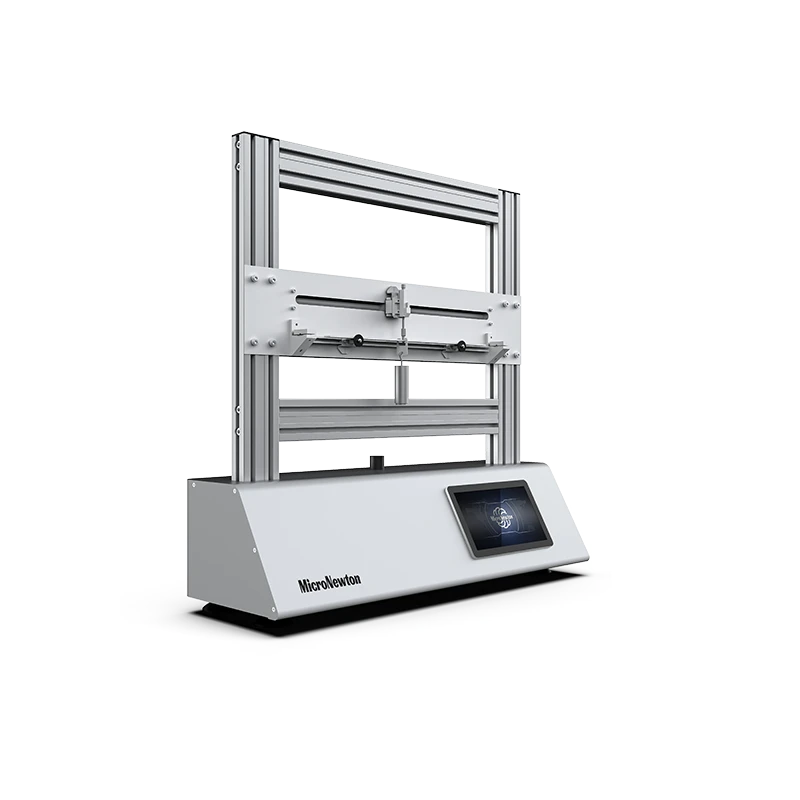

O dispositivo experimental de teste de força interna e deformação de flexão de viga MS05 é uma plataforma experimental mecânica multifuncional que integra "deformação" e "força interna" testando. O dispositivo adota alta precisão alumínio liga Vigas I, pré-coladas com vários conjuntos de extensômetros de resistência e combinados com extensômetros estáticos podem medir com precisão a lei de distribuição linear da tensão normal ao longo da altura da seção de flexão pura. Retenha simultaneamente o sistema de medição de deslocamento com relógio comparador/laser para medir curvas de deflexão e determinar o módulo de elasticidade. O dispositivo suporta várias condições de contorno, como suporte simples e cantilever, e exibe visualmente a teoria central da mecânica dos materiais. Isto é um ideal ensino ferramenta para verificando o flexão normal estresse fórmula erigidez projeto.
Recurso experimental
1
Determinação da lei de distribuição de tensão normal: Através da medição de extensômetro multiponto, verifique a teoria de que a tensão normal na seção transversal de uma viga de flexão pura é distribuída linearmente ao longo da altura e a tensão da camada neutra é zero
2
Verificação da fórmula de tensão normal de flexão: Meça o valor de deformação da viga em estado de flexão puro, calcule a tensão experimental e compare e analise os resultados com o cálculo da fórmula teórica
3
Medição da curva de deflexão da viga: pontos de medição de deslocamento são dispostos ao longo da direção do vão da viga para medir a deflexão sob diferentes cargas, desenhar curvas de deflexão e determinar o módulo de elasticidade E do material
4
Pesquisa sobre momento de inércia e rigidez seccional: Substituir vigas por seções diferentes (retangulares, em forma de I) ou diferentes métodos de colocação para estudar a influência da seção propriedades geométricas na tensão de flexão e deformação
Atributos do produto
|
Modelo de produto |
MS05 |
Nome do produto |
Experimental aparelho para testar forças internas de flexão e deformações de vigas |
|
Materiais Principais |
Alumínio, inoxidável aço, alumínio madeiracombinação |
Especificações |
≤1000×400×1000mm |
|
Peso do produto |
30kg |
Ambiente Operacional |
Sala temperatura, relativo umidade ≤ 85% |
|
Fonte de alimentação de entrada |
Nenhum | ||
|
Módulos Necessários |
Nenhum |
Módulos Opcionais |
Nenhum |
