O dispositivo experimental de teste de força interna e deformação da haste de torção MS03 é um equipamento experimental especializado usado em experimentos de mecânica de materiais para estudar a distribuição de tensão e as leis de deformação de hastes de seção transversal circular e não circular sob torçãocargas.
Compartilhe:
Added to cart successfully
Introdução do produto

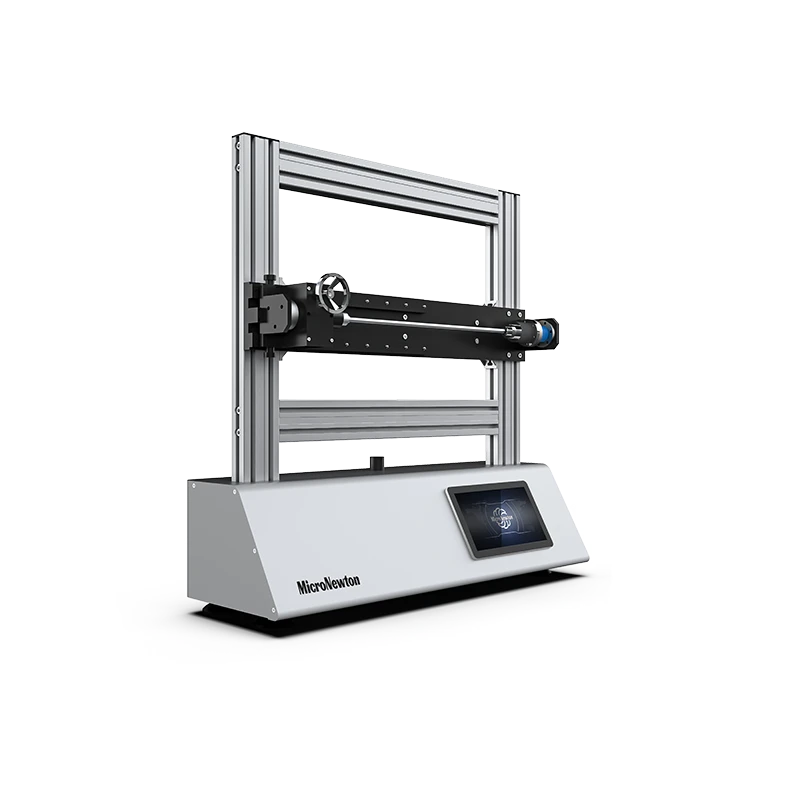

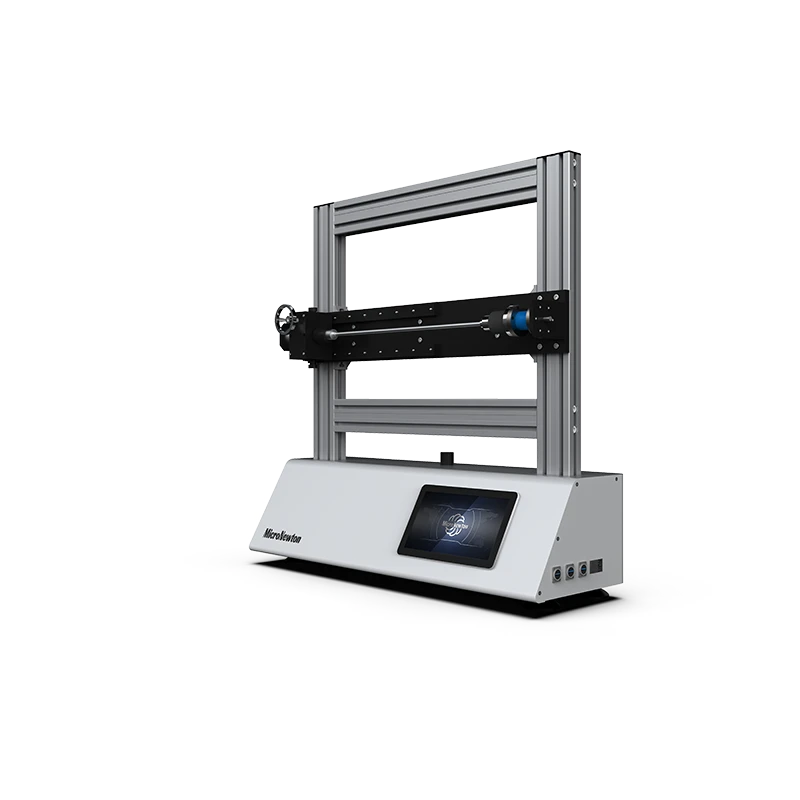

O dispositivo experimental de teste de força interna e deformação da haste de torção MS03 é um equipamento experimental especializado usado em experimentos de mecânica de materiais para estudar a distribuição de tensão e as leis de deformação de hastes de seção transversal circular e não circular sob torçãocargas.
O núcleo deste dispositivo reside na verificação intuitiva da aplicabilidade da lei de Hooke e da suposição do plano de cisalhamento por meio de medição de torque de alta precisão e observação de deformação/ângulo multiponto, e revelando profundamente a enorme diferença no desempenho de torção entre membros abertos de paredes finas e fechados membros de paredes finas.tal como aeronave fuselagem e automotivo vigas.
Recurso experimental
1
Determinação do módulo de elasticidade de cisalhamento de materiais: cálculo do módulo de elasticidade de cisalhamento de materiais aplicando torque e medindo o ângulo de torção
2
Verificação da lei de cisalhamento de Hooke: usando a relação entre tensão de cisalhamento e deformação de cisalhamento para verificar a relação linear da lei de cisalhamento de Hooke na faixa elástica
3
Validar a teoria da torção do eixo circular (suposição do plano): Observe a deformação das linhas longitudinais e circunferenciais na superfície do eixo circular e verifique a suposição de que a seção transversal permanece plana e o raio permanece reto
4
Pesquisa sobre as características torcionais da seção transversal não circular (fenômeno de empenamento): Comparando o comportamento torcional de hastes de seção transversal retangular e observando o fenômeno do empenamento da seção transversal
5
Experimento comparativo entre membros abertos e fechados de paredes finas (destaque do núcleo): Compare a rigidez torcional de tubos abertos e fechados com o mesmo tamanho e espessura de parede
Atributos do produto
|
Modelo de produto |
MS03 |
Nome do produto |
Experimental dispositivo para testar força interna de torção e deformação de membros |
|
Materiais Principais |
alumínio pom |
Especificações |
≤1000×400×1000mm |
|
Peso do produto |
30kg |
Ambiente Operacional |
Sala temperatura, relativo umidade ≤ 85% |
|
Fonte de alimentação de entrada |
Solteiro fase três arame, 220 V ± 5%, 50Hz/60Hz | ||
|
Módulos Necessários |
Nenhum |
Módulos Opcionais |
Nenhum |
