Aplicação de módulos experimentais aerodinâmicos básicos no ensino universitário de aerodinâmica

1. Resumo

Equipamentos experimentais aerodinâmicos servem como uma plataforma central de ensino para áreas de especialização, incluindo engenharia aeroespacial, engenharia mecânica e engenharia de energia e energia em universidades. Através de uma série de experimentos padronizados que abrangem o princípio de Bernoulli, camada limite de placa plana, distribuição de pressão de aerofólio, turbulência de tubos, fluxo de curvatura quadrada, efeito Coanda, análise de força de arrasto e visualização de fluxo, os alunos podem compreender intuitivamente as leis do fluxo de ar e dominar os métodos de medição e análise de parâmetros-chave, como pressão, velocidade de fluxo, força de arrasto e morfologia do campo de fluxo.

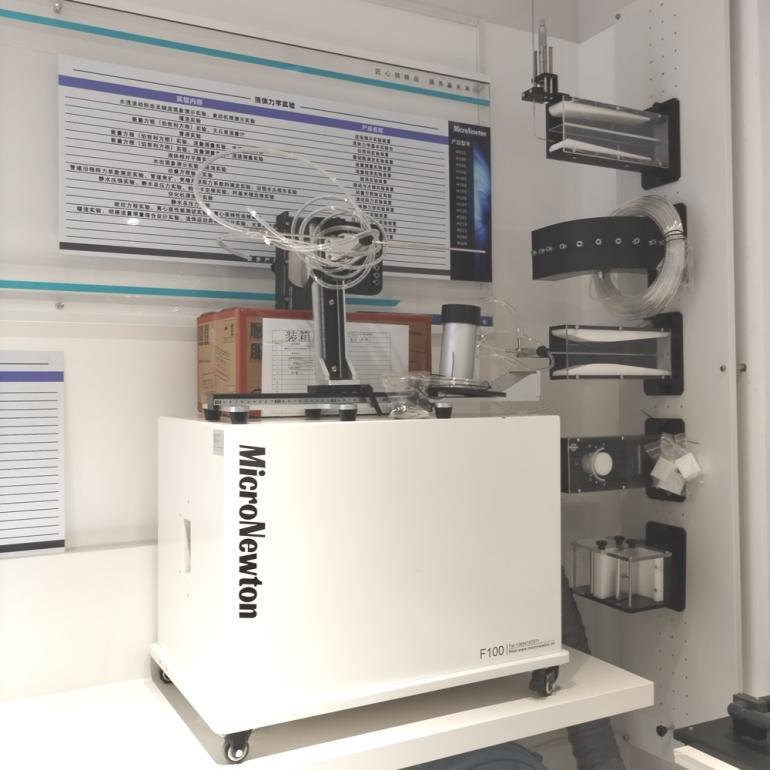

A bancada de testes aerodinâmicos básicos F100 apresenta uma estrutura modular, permitindo configuração flexível de diversas unidades experimentais para apoiar o ensino integrado de teorias aerodinâmicas, fenômenos típicos de fluxo e técnicas de testes de engenharia.

2. Visão geral dos módulos experimentais aerodinâmicos básicos

2.1 Definição

Módulos experimentais aerodinâmicos básicos são dispositivos experimentais modulares projetados para o ensino fundamental de aerodinâmica.

Combinados com uma bancada de testes aerodinâmicos básicos, eles contam com uma plataforma primária de fonte de vento para gerar fluxo de ar estável e ajustável e realizar múltiplas funções experimentais, incluindo medição de pressão, análise de velocidade de fluxo, observação de fluxo, testes de arrasto e visualização de campo de fluxo por meio de diferentes módulos funcionais.

Em comparação com dispositivos experimentais de função única, estas unidades modulares apresentam combinação flexível, cobertura experimental abrangente e desempenho de ensino direcionado.

Os instrutores podem selecionar módulos personalizados de acordo com os horários de ensino, ajudando os alunos a correlacionar fórmulas teóricas, fenômenos experimentais e aplicações práticas de engenharia através da observação de diversos comportamentos do fluxo de ar.

2.2 Composição Estrutural

O sistema consiste em uma plataforma básica de fonte eólica e vários módulos experimentais funcionais. A plataforma de fonte eólica realiza a produção de ar principal, retificação de fluxo e regulação de volume de ar, enquanto módulos funcionais independentes são responsáveis por experimentos profissionais em testes de pressão, exibição de fluxo, análise de arrasto e pesquisa de camada limite, respectivamente.

2.3 Princípio de Funcionamento

A plataforma de fonte eólica gera um fluxo de ar constante, que é estabilizado e acelerado através de uma câmara plenum antes de ser entregue a cada módulo funcional.

Quando o fluxo de ar passa através de estruturas como aerofólios, placas planas, tubos e superfícies curvas, ocorrem fenômenos aerodinâmicos típicos, incluindo variação de pressão e velocidade, desenvolvimento de camada limite, perturbação de turbulência, separação de fluxo, efeito Coanda e arrasto de fluxo.

Durante os experimentos, manômetros multitubos, tomadas de pressão, estruturas de medição de força de arrasto e janelas de visualização de rastreamento de fumaça são adotados para monitorar as condições do fluxo de ar. Os princípios aerodinâmicos teóricos podem ser totalmente verificados através da coleta e processamento de dados experimentais.

3. Projetos Experimentais Centrais

O sistema modular suporta vários experimentos de ensino aerodinâmico convencionais, com objetivos de ensino detalhados e conteúdos de teste como segue:

4. Especificações Técnicas

Os principais parâmetros técnicos do sistema experimental aerodinâmico básico estão listados abaixo:

5. Especialidades e Cursos Aplicáveis

5.1 Cursos Acadêmicos Aplicáveis

• Engenharia Aeroespacial

• Projeto e engenharia de veículos de voo

• Energia e Engenharia de Potência

• Ciência e Engenharia de Novas Energias

• Engenharia Mecânica

5.2 Cursos Acadêmicos Aplicáveis

• Aerodinâmica

• Mecânica dos Fluidos

• Fundamentos da Aerodinâmica Veicular

• Fundamentos de máquinas fluidas

• Tecnologia de testes de engenharia

• Fundamentos da Engenharia Eólica

6. Vantagens do produto

6.1 Configuração Modular com Cobertura Experimental Completa

Adotando um design modular altamente flexível, o sistema suporta combinações personalizadas de unidades experimentais com base nos requisitos de ensino. Abrange todos os principais itens experimentais aerodinâmicos, incluindo verificação teórica, observação de fenômenos de fluxo e testes de parâmetros de engenharia, formando uma plataforma de ensino experimental sistemática e abrangente para cursos de aerodinâmica.

6.2 Fenômenos Experimentais Intuitivos para Compreensão Teórica

As características do fluxo de ar são abstratas no ensino teórico. Equipado com geradores de fumaça, estruturas experimentais transparentes e janelas de visualização, o dispositivo permite aos alunos observar diretamente linhas de corrente, vórtices, separação de fluxo e fluxo preso à parede, preenchendo efetivamente a lacuna entre teorias abstratas e fenômenos físicos intuitivos.

6.3 Capacidade de Medição de Precisão Multiparâmetro

O sistema suporta testes integrados de distribuição de pressão multiponto, velocidade da camada limite, pressão diferencial do aerofólio e força de arrasto do fluxo. Ele permite que os alunos concluam o treinamento experimental completo, incluindo observação de fenômenos, aquisição de dados, análise numérica e resumo de conclusões, melhorando sua alfabetização experimental abrangente em engenharia.

6.4 Adaptável a cenários de ensino multinível

O dispositivo atende às demandas de ensino de alunos de graduação de diferentes séries. Ele pode servir como uma ferramenta de demonstração para calouros e alunos do segundo ano entenderem as leis aerodinâmicas básicas e fornecer treinamento experimental profissional para juniores e seniores em processamento de dados e análise de características de fluxo.

6.5 Expansão Flexível para Construção de Laboratório

O sistema apoia a construção faseada de laboratórios universitários. Os usuários podem primeiro implantar a plataforma básica de fonte eólica e adicionar gradualmente módulos funcionais de acordo com as atualizações curriculares e as demandas de expansão do ensino. Possui forte escalabilidade e valor de aplicação de longo prazo para atualização e construção de laboratórios.

7. Perguntas frequentes (FAQ)

Q1: Quais conteúdos de ensino os módulos básicos de experimentos aerodinâmicos podem suportar?

A1: É aplicado principalmente ao ensino de graduação de aerodinâmica e mecânica de fluidos, apoiando experimentos clássicos como verificação do princípio de Bernoulli, pesquisa de camada limite, teste de pressão de aerofólio, análise de fluxo de tubos e curvaturas, demonstração de efeito Coanda, medição de força de arrasto e visualização de campo de fluxo total.

Q2: O módulo é compatível com uso independente?

A2: Não. Todos os módulos funcionais precisam ser combinados com uma bancada de testes aerodinâmicos básicos dedicados. A bancada de testes fornece saída de fluxo de ar estável e regulação da velocidade do vento, enquanto os módulos independentes realizam testes experimentais e observação direcionados.

Q3: Para quais tipos de laboratórios universitários o dispositivo é adequado?

A3: É aplicável a laboratórios profissionais de engenharia aeroespacial, engenharia mecânica, energia e engenharia de energia e plataformas de ensino públicas, incluindo laboratórios de mecânica de fluidos, laboratórios de ensino de aerodinâmica e centros de treinamento em engenharia.

Q4: Quais habilidades básicas os alunos podem cultivar por meio do sistema experimental?

A4: Os alunos podem dominar habilidades profissionais, incluindo observação de fluxo aerodinâmico, testes de pressão e velocidade, análise de força de arrasto e pesquisa de camada limite. Entretanto, as suas capacidades de processamento de dados experimentais, análise de engenharia e resumo científico podem ser significativamente melhoradas.

Q5: Quais são as principais vantagens competitivas do produto?

A5: O produto integra configuração modular flexível, cobertura experimental abrangente, visualização intuitiva de fluxo, testes precisos multiparâmetros e adaptação de ensino multicenário. É uma solução experimental profissional econômica e escalável para ensino universitário de aerodinâmica e construção de laboratórios.
