Sistema laboratorial de energia multifonte entregue para ensino e pesquisa universitária

Introdução

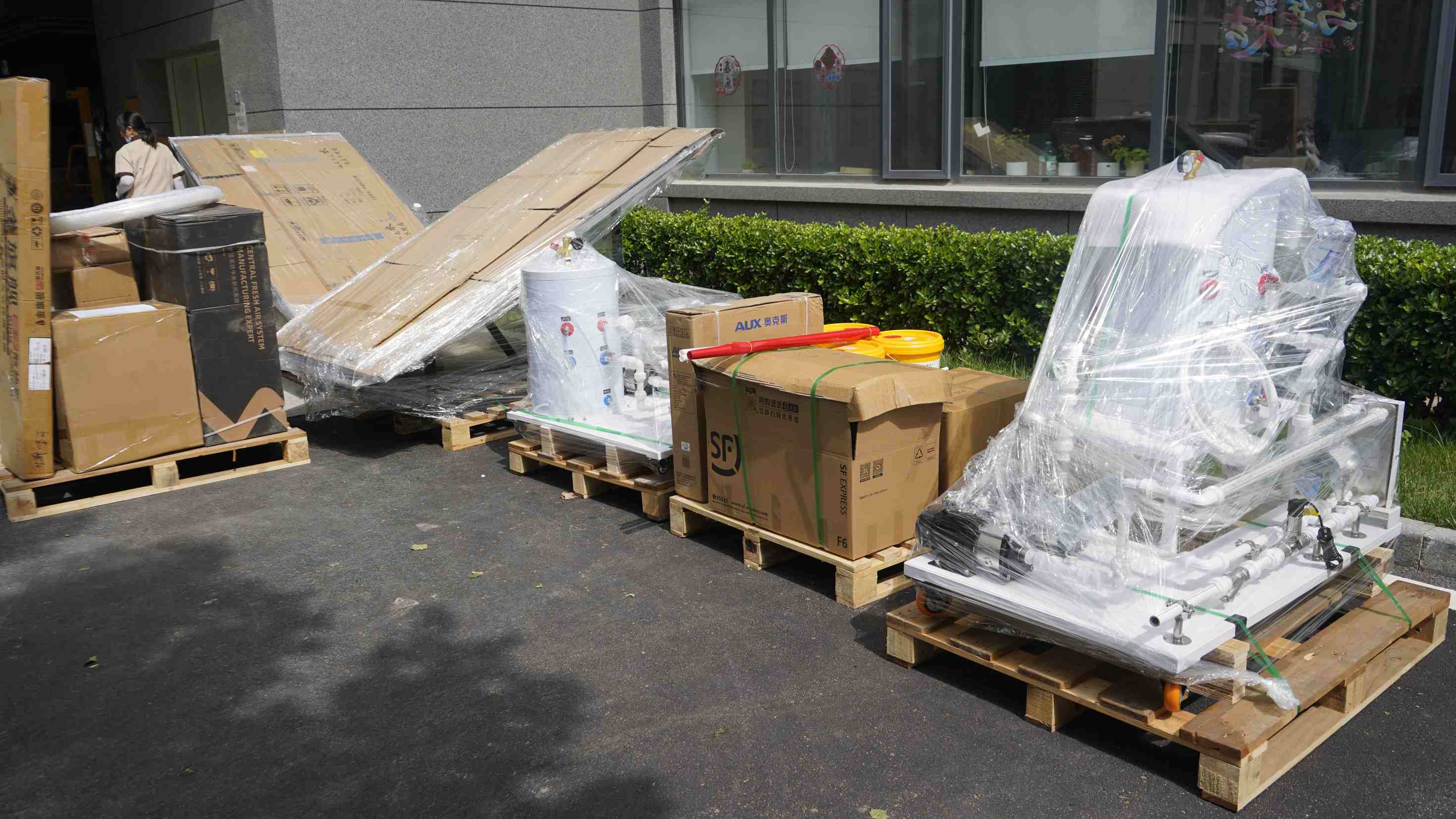

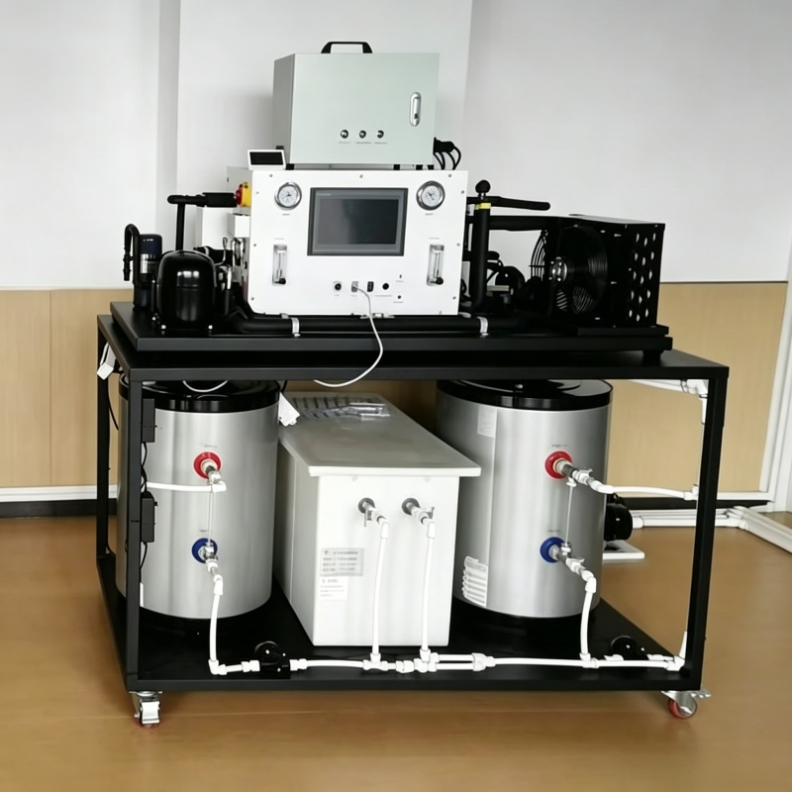

Concluímos recentemente o envio de um multi completo -fonte de energia complementar sistema experimental para energia universitária  laboratórios de engenharia de energia. Esta configuração completa do laboratório integra painéis solares, fase  mudar unidades experimentais de armazenamento de energia, Aparelhos trocadores de calor água-ar , armazenamento de água quente isolado tanque ge, trocadores de calor, bombas de água circulante e sistema de aquisição e controle de dados, apoiando ensino e pesquisa abrangentes para energia renovável e multi -projetos de acoplamento de energia.

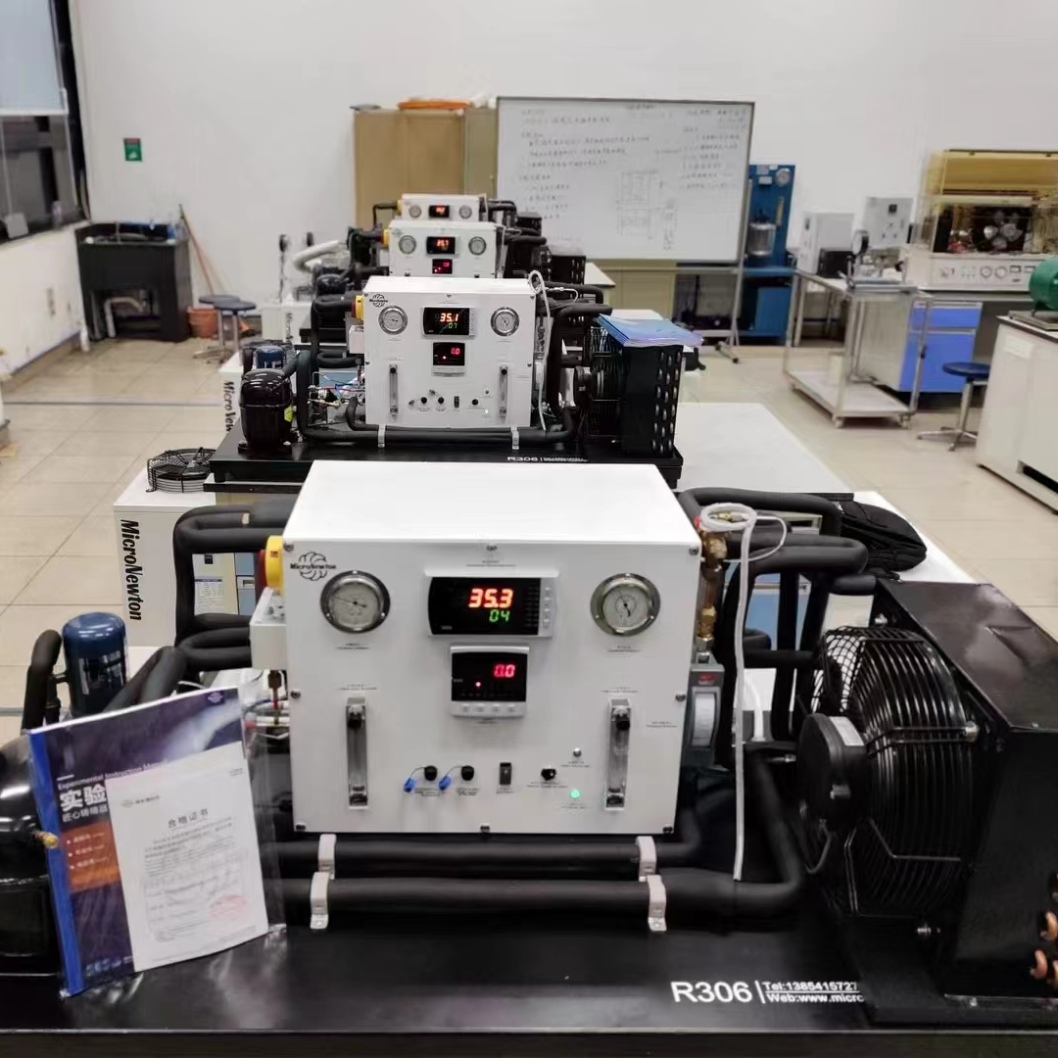

Entre esses módulos principais, o R306 Aparelhos trocadores de calor água-ar destaca-se como o ensinamento chave  unidade de pesquisa. Ele permite alternar entre as condições de trabalho da bomba de calor de fonte de ar, fonte de água e fonte de solo em uma única bancada, proporcionando demonstração intuitiva do ciclo termodinâmico e calor mensurável  dados de desempenho da bomba para termodinâmica de engenharia, princípio de refrigeração e calor  cursos de tecnologia de bombas.

O que é W Aparelho trocador de calor água-ar?

O Aparelhos trocadores de calor água-ar segue o princípio do vapor  ciclo de refrigeração por compressão. Com base na segunda lei da termodinâmica, consome trabalho elétrico para extrair calor de três diferentes baixas temperaturas.  fontes de calor de temperatura: ar ambiente, meio aquático e solo, depois transfere energia térmica para alta  lados de temperatura para realizar a função de aquecimento.

O sistema adota ambiente  refrigerante R134a amigável com valor zero de ODP sem danificar a camada de ozônio atmosférica. Os principais componentes da circulação estão expostos e organizados na mesa experimental. Os usuários podem observar visualmente todo o calor  circuito de trabalho da bomba. Vários sensores coletam dados reais  dados de tempo, incluindo pressão do refrigerante, temperatura, vazão, temperatura da água e potência do compressor, para que os alunos possam realizar cálculos quantitativos e análises comparativas em vez de apenas demonstrações qualitativas.

Diferente de solteiro  dispositivos experimentais de bomba de calor de fonte, esta bancada realiza trabalho rápido  comutação de condição através de grupos de válvulas. Os operadores podem alternar entre ar  fonte, água  fonte e solo  fonte de calor  modos de bomba sem alterar a configuração de hardware, expandindo bastante o conteúdo experimental para laboratórios universitários.

Composição principal e especificações técnicas do aparelho trocador de calor água-ar R306

A plataforma experimental consiste em circuito de circulação de refrigerante, multi -conjunto do evaporador fonte, unidade condensadora, módulos de aquecimento elétrico ajustáveis, instrumentos de medição e humanos  painel de controle da máquina.

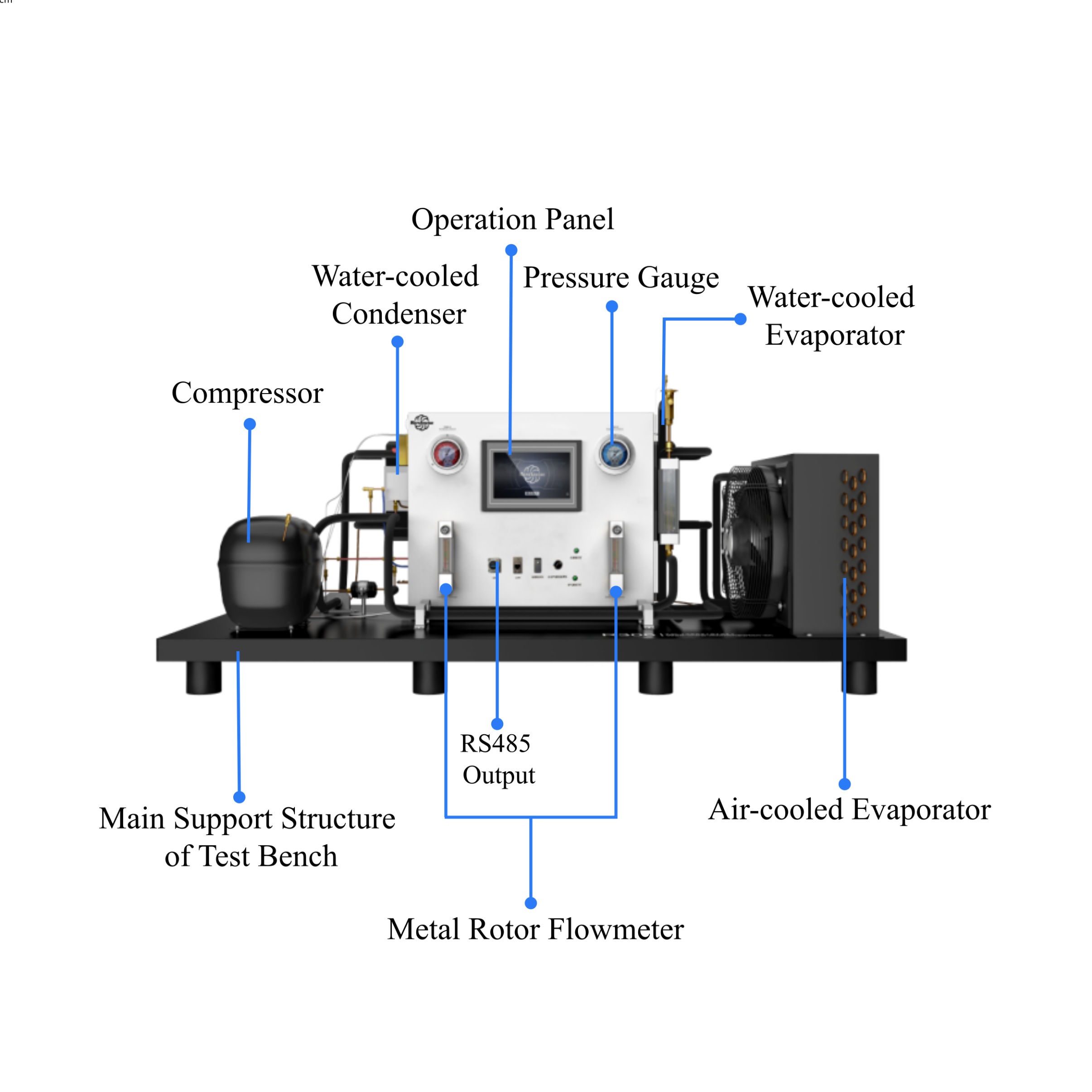

• Grupo evaporador: Ar  evaporador de fonte com aleta  e  estrutura tubular; placa  tipo trocador de calor para água  modo de origem; solo  caixa de simulação de fonte com potência de aquecimento ajustável.
• Circuito refrigerante: Compressor, válvula de expansão térmica, filtro seco, medidor de vazão de turbina R134a, manômetros de alta/baixa pressão.
• Medição e controle: IHM com tela sensível ao toque, T  tipo termopares, medidores de vazão de água, módulo de monitoramento de energia, alta  corte de pressão  proteção de segurança desligada (limiar de disparo de 32bar).
• Aquecimento auxiliar: 0 -Água ajustável de 2.000 W  fonte de aquecimento auxiliar; 0 -Solo ajustável de 1200W  aquecedor auxiliar de fonte para simular fonte variada  condições de temperatura lateral.

Experimentos de ensino e pesquisa disponíveis

Projetado para energia  e  engenharia de energia, engenharia mecânica e ambiente de construção, o Aparelhos trocadores de calor água-ar oferece suporte a um conjunto completo de experimentos padrão:

1. Medição do coeficiente de aquecimento COPH do compressor sob diferentes fontes de calor
2. Comparação entre o ciclo de refrigeração real e o ciclo teórico ideal, desenho P -h (pressão  diagrama de entalpia)
3. Influência da água  temperatura de entrada da fonte no calor  desempenho de aquecimento da bomba
4. Estudo sobre o impacto da taxa de compressão no calor  eficiência do sistema de bomba
5. Calor  teste de curva de desempenho da bomba sob temperaturas variadas de evaporação e condensação
6. Solo  fonte de calor  teste de desempenho da bomba e experimento de equilíbrio térmico do solo

Os alunos podem registrar dados de pressão, temperatura, fluxo e potência, completar cálculos de fórmulas, comparar diferenças de desempenho entre modos de fonte de ar/água/solo e aprofundar a compreensão do ciclo reverso de Carnot, evaporador  princípios de transferência de calor do condensador e utilização de calor renovável.

Pontos-chave ao selecionar Aparelhos trocadores de calor água-ar

Ao comprar Aparelhos trocadores de calor água-ar para laboratórios universitários, concentre-se nestes fatores práticos:

1. Múltiplo -capacidade de comutação de fonte: Confirme se o equipamento suporta ar  fonte, água  fonte e solo  interruptor de modo de fonte somente pela operação da válvula, evite a substituição manual do componente -montagem.
2. Completude da medição: Verifique real  parâmetros mensuráveis no tempo: pressão / temperatura / fluxo do refrigerante, água  temperatura lateral e fluxo, potência do compressor, para suportar processamento de dados quantitativos.
3. Mecanismo de proteção de segurança: Alto  corte de pressão  desligado, compressor desligado  proteção contra sobrecarga térmica e elétrica são essenciais para os alunos  operavam laboratórios de ensino.
4. Seleção de refrigerante: Priorize o R134a ecológico com zero ozônio  potencial de esgotamento.
5. Serviço do fornecedor: Exigir pré-fábrica -teste, em  comissionamento do local, treinamento de operadores, documentos completos de guia de experimentos e longos  manutenção técnica a longo prazo.

Multi Integrado -fonte Caso de entrega de sistema de energia complementar

Isso entregou vários -fonte de solução experimental complementar combina Aparelhos trocadores de calor água-ar com unidade de simulação de painel solar, fase  alterar sistema experimental de armazenamento de energia, tanque de água de armazenamento de calor isolado, trocadores de calor, bombas de água circulante e sistema unificado de controle de aquisição de dados.

• Ensino: Completar separado  experimentos de módulo para geração de energia solar, fase  alterar o armazenamento de calor e triplicar  fonte de calor  características da bomba.
• Pesquisa: Realizar experimentos de acoplamento de energia solar  calor  aquecimento da junta da bomba, calor  armazenamento  calor  bombear operação cooperativa, realizar fonte  armazenamento  teste conjunto de carga para sistema de energia renovável.

Todo o hardware é entregue com relatórios de teste, manuais de operação e documentos de orientação experimental. Nossa equipe técnica fornece  serviços de instalação no local, comissionamento e treinamento de professores.

Solicite sua solução de laboratório personalizada

Cada laboratório universitário tem diferentes requisitos curriculares, espaço no local e objetivos de pesquisa. O multi -O sistema experimental de energia complementar de fonte pode ser configurado de forma flexível. Você pode selecionar autônomo Aparelhos trocadores de calor água-ar , ou construir uma plataforma de laboratório integrada completa combinada com energia solar, fase  alterar módulos de armazenamento e aquisição de dados.

Preencha os requisitos do seu laboratório, incluindo experimentos alvo, condições do local e condições da fonte de alimentação. Nossa equipe de engenharia fornecerá propostas técnicas e orçamentos personalizados.
