Introdução

O aparelho Osborne Reynolds (dispositivo experimental de número de Reynolds H102) é um ensino essencial  equipamento de laboratório de mecânica de fluidos de qualidade para ensino de engenharia. Ele visualiza o fluxo laminar, o fluxo de transição e o fluxo turbulento dentro de tubos circulares, ajudando os alunos a compreender o número e o fluxo de Reynolds adimensionais  princípio de transição de regime.

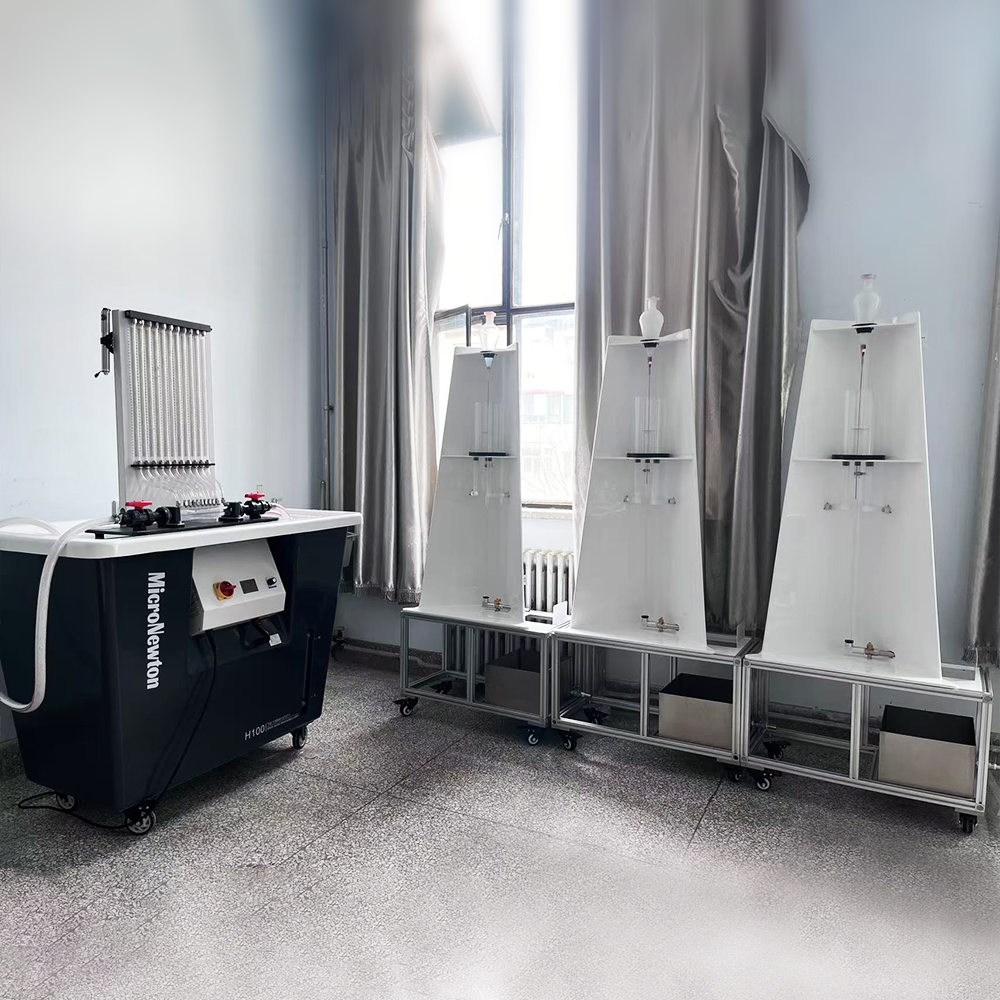

Este aparelho Osborne Reynolds de bancada funciona em conjunto com uma bancada hidráulica básica como parte de nosso sistema modular de laboratório de mecânica de fluidos.  É amplamente adotado para engenharia mecânica, engenharia civil, energia  cursos de graduação em engenharia de energia e engenharia química.

O que é o aparelho Osborne Reynolds?

O aparelho Osborne Reynolds replica o cachimbo clássico de Osborne Reynolds  experimento de fluxo. Usando corante  tecnologia de visualização de rastreamento, mostra aos alunos como o fluido se transforma de um fluxo laminar ordenado, passando por um estado de transição, em um fluxo turbulento caótico, ajustando a velocidade do fluxo de água.

O número de Reynolds é o parâmetro adimensional principal. Ele descreve a razão entre a força inercial e a força viscosa do fluido:

• Fluxo laminar: Re aproximadamente abaixo de 2320, o corante mantém uma linha reta estável;
• Fluxo de transição: Re entre 2320 -4000, a tinta começa a flutuar e torcer;
• Fluxo turbulento: Re acima de 4.000, o corante se mistura rapidamente com a água circundante.

Os alunos registram a vazão, a temperatura da água e a dimensão do tubo para calcular o número de Reynolds crítico superior e o número de Reynolds crítico inferior, comparar os dados medidos com os valores teóricos aceitos e estudar como a viscosidade cinemática influencia os padrões de fluxo.

Estrutura principal e principais recursos do dispositivo experimental de número de Reynolds

Nosso aparelho H102 Osborne Reynolds adota total  design visual transparente para ensino  requisitos de laboratório.

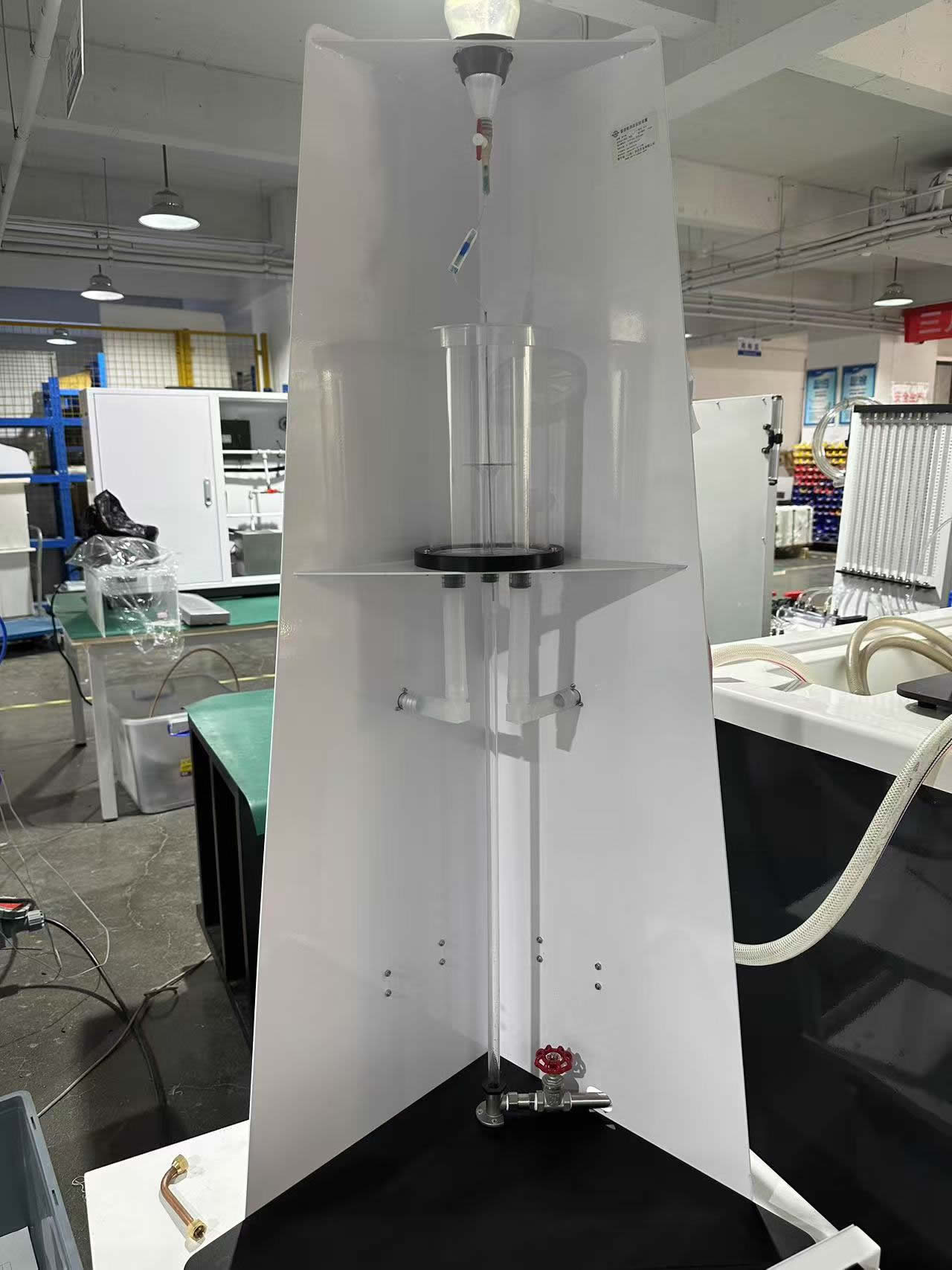

Componentes principais

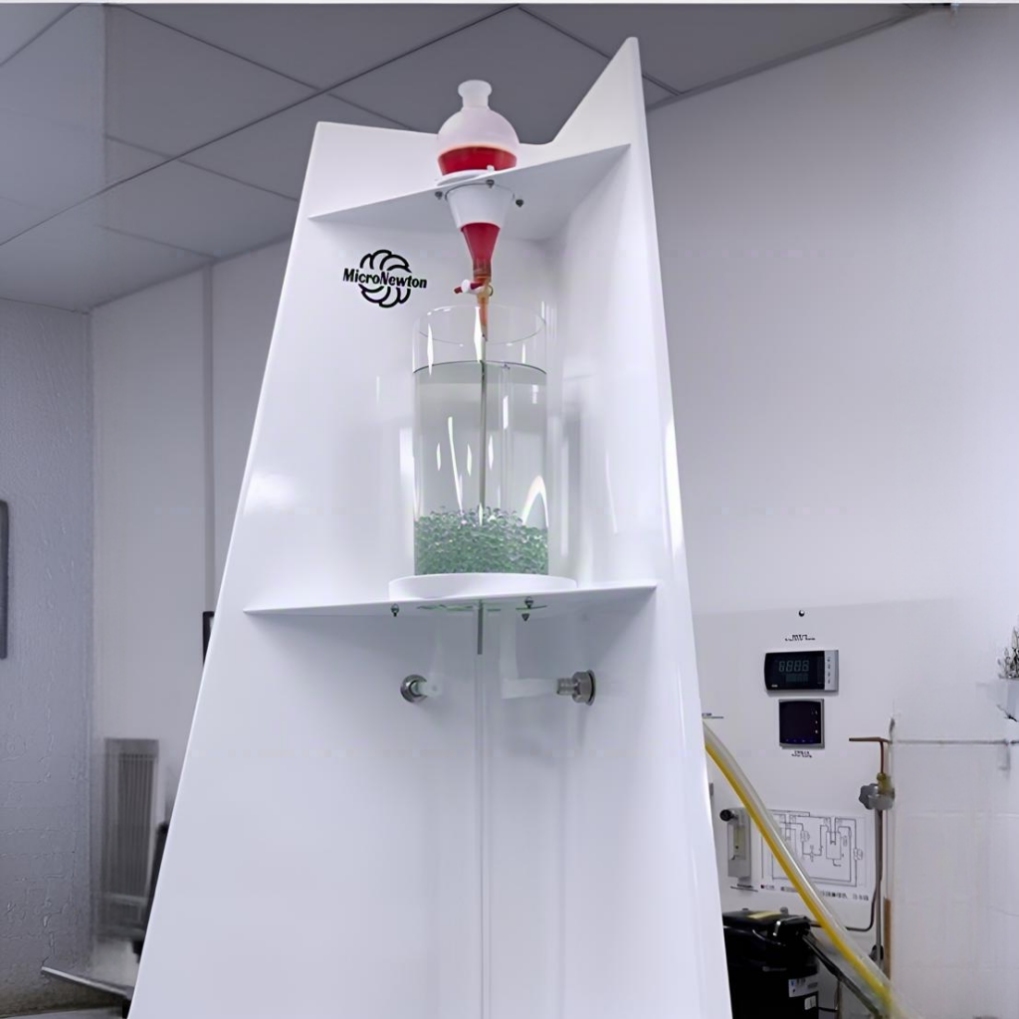

1. Constante  tanque de vidro de pressão: Equipado com esferas de vidro calmantes para estabilizar o fluxo de água de entrada e eliminar distúrbios de turbulência antes de entrar na seção de teste;
2. Injetor de corante / pêra  funil em forma: Injete filamento de corante fino no centro do tubo de teste para observação clara do padrão de fluxo;
3. Precisão  tubo de ensaio de vidro furado: diâmetro interno 12 mm, diâmetro externo 16 mm, proporciona visão desobstruída para visualização do fluxo;
4. Porta de transbordamento: mantém a água constante e estável  condição da cabeça;
5. Fluxo  válvula de controle: Ajuste gradualmente a vazão de saída sem perturbar o fluxo de entrada;
6. Estrutura de suporte móvel em liga de alumínio: Tamanho compacto, fácil de instalar e mover dentro de laboratórios de ensino.

Vantagens do produto

• Excelente estabilidade de fluxo graças à constante  conjunto de tanque de pressão e leito de repouso;
• Completo  estrutura transparente, leve  cobertura protetora colorida melhora o efeito visual para laminar  demonstração de transição turbulenta;
• Corresponde à bancada hidráulica básica padrão, seguindo fluido modular  conceito de laboratório;
• Baixo ruído de funcionamento ≤55dB, opera em ambiente normal  temperatura e atmosférica  condição de pressão;
• Manutenção simples, documentos completos de orientação experimental fornecidos com a entrega.

 Especificação Técnica Principal

Experimentos típicos realizados no aparelho Osborne Reynolds

O dispositivo experimental de número de Reynolds oferece suporte a exercícios clássicos de laboratório de mecânica de fluidos para engenheiros:

1. Observação visual de fluxo laminar, transicional e turbulento: Ajustar fluxo  válvula de controle para alterar a velocidade da água, observe as mudanças no formato do filamento de corante dentro do tubo de teste de vidro.
2. Medição do número de Reynolds crítico inferior: Reduza a taxa de fluxo da condição totalmente turbulenta até que o filamento de corante reto estável reapareça; registre a vazão e a temperatura da água, calcule o número de Reynolds crítico inferior e compare com o valor padrão 2320.
3. Medição do número de Reynolds crítico superior: Aumente a taxa de fluxo do estado laminar estável até que o filamento do corante se quebre e se misture; calcular o número de Reynolds crítico superior (normalmente na faixa de 3.000 a 5.000).
4. Estudo do efeito da viscosidade líquida no regime de fluxo: alterar a temperatura da água para alterar a viscosidade cinemática, analisar como a viscosidade afeta o fluxo  valor crítico de transição.
5. Processamento de dados e plotagem de curvas: registre fluxo, temperatura, calcule velocidade e número de Reynolds, relatório de laboratório completo e análise de comparação de dados.

Construa Engenharia Completa  Laboratório de Educação sim

Além dos equipamentos de laboratório de mecânica de fluidos, nosso escopo de fabricação abrange sistemas de aerodinâmica e túnel de vento, novos  energia e energia  bancadas experimentais de armazenamento, aparelhos de transferência de calor, dispositivos de ensino de termodinâmica de engenharia, bancadas de teste de refrigeração e ar condicionado, plataformas experimentais de mecânica estrutural e de materiais.

Cada aparelho de laboratório passa por rigorosos pré-testes de fábrica. Fornecemos manuais de operação, manuais de instruções de experimentos, em  comissionamento do local e treinamento de operadores para clientes educacionais globais. Quer você compre um aparelho Osborne Reynolds independente ou planeje configurar um aparelho completo  fluido de escala  laboratório de mecânica, nossa equipe de engenharia oferece soluções personalizadas  fez propostas correspondentes ao seu currículo e laboratório  restrições do local.

Obtenha sua cotação de laboratório personalizada

Se você estiver adquirindo aparelhos Osborne Reynolds ou outros Equipamento Experimental de Engenharia para laboratórios de ensino universitário, envie seus requisitos detalhados, incluindo experimentos alvo, espaço de laboratório e energia  condição de fornecimento. Nossa equipe técnica responderá com ficha técnica do produto, proposta técnica e cotação comercial.
