O que é um túnel de vento subsônico?

Um túnel de vento subsônico é uma instalação de teste que gera energia subsônica controlada.  acelerar o fluxo de ar para investigar o desempenho aerodinâmico de modelos e superfícies de teste.

Como funciona um túnel de vento subsônico?

O ar entra no túnel de vento através de um efusor aerodinamicamente otimizado, no qual sua velocidade aumenta linearmente. O fluxo de ar posteriormente viaja para a seção de teste de trabalho, atravessa uma grade protetora, flui através de um difusor e chega a um ventilador axial de velocidade variável. Ao sair do ventilador, o ar passa por um conjunto silencioso antes de ser liberado na atmosfera circundante.

A seção de teste serve como zona primária para trabalho experimental. Ele suporta a instalação de vários conjuntos de modelos para atender a diversos requisitos experimentais e de demonstração.

Quem usa um túnel de vento subsônico?

Universidades

• Mecânica dos Fluidos
• Aerodinâmica
• Métodos Experimentais
• Engenharia Mecânica

Laboratórios de Pesquisa

• Aerodinâmica Experimental
• Diagnóstico de Fluxo
• Teste de modelo

Como escolher um túnel de vento subsônico?

1. Dimensão da seção de teste: O tamanho da câmara de teste determina a escala física máxima dos modelos de teste.
2. Velocidade de fluxo: Confirme o vento  faixa de velocidade necessária para seus testes aerodinâmicos. Diferentes objetivos de pesquisa exigem diferentes limites de velocidade subsônica.
3. Fluxo  qualidade de campo: Baixa intensidade de turbulência, distribuição uniforme de velocidade e fluxo de ar estável garantem diretamente resultados experimentais confiáveis e repetíveis.
4. Espaço e condições de instalação: Leve em consideração a área ocupada pelo local, as especificações da fonte de alimentação e o layout da ventilação durante o início  fase de planejamento do projeto.
5. Operacional e depois  suporte de vendas: Priorize fornecedores que oferecem  comissionamento no local, treinamento de operadores e longo  manutenção técnica a longo prazo.
6. Ensino  requisitos específicos : Para cenários de ensino universitário, fatores adicionais devem ser considerados:  Segurança operacional , Visualização de fluxo experimental , Facilidade  de  usar para operadores estudantes , Capacidade de aquisição de dados , Compatibilidade com módulos experimentais .

Túnel de vento subsônico para ensino universitário

Para laboratórios de ensino universitário, túneis de vento subsônicos entregam mãos  em plataformas experimentais para demonstrar conceitos básicos de mecânica dos fluidos e aerodinâmica experimental.

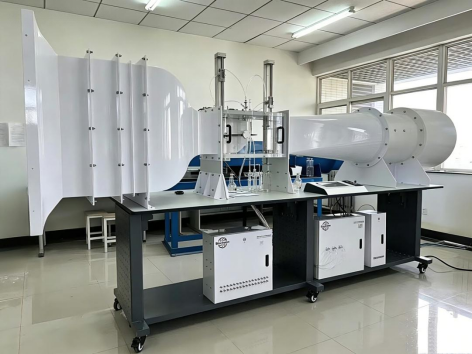

Nosso túnel de vento subsônico foi projetado para laboratório  ensino baseado e pesquisa experimental. Pode ser equipado com três  equilíbrio de força componente, unidade de medição de pressão de 32 canais, pressão  modelo de aerofólio NACA0012 aproveitado, limite  modelo de teste de camada, modelo de arrasto 3D e outros acessórios.

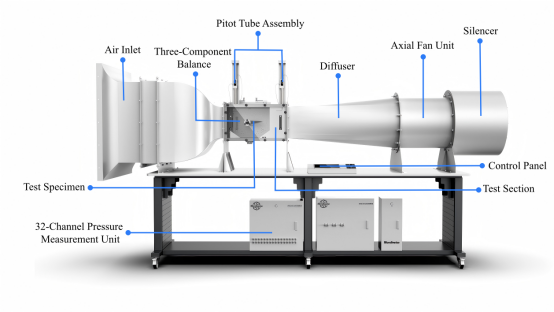

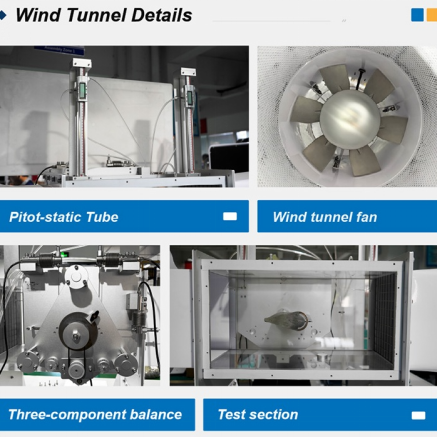

Composição do túnel de vento

Especificações do produto

Que experimentos podem ser realizados em um túnel de vento subsônico?

• Teste de desempenho de aerofólio
• Experimento de medição de levantamento e arrasto
• Teste de visualização de fluxo
• Limite  Experimento de Camada
• Pressão  Experimento de medição de distribuição

Túnel de vento subsônico personalizado

Personalizado  vento construído  soluções de túnel são totalmente modificadas para corresponder ao projeto  requisitos específicos do cliente.

Você está procurando um túnel de vento subsônico?

Se você planeja construir uma universidade  aerodinâmica de nível ou fluido  laboratório de mecânica, nossa equipe de engenharia pode configurar um vento subsônico  solução de túnel adaptada aos seus experimentos de ensino, área ocupada pelo laboratório e necessidades de medição.

Perguntas frequentes

P1: Para que é usado um túnel de vento subsônico?

A1:É utilizado para investigar o comportamento do fluxo de ar e o desempenho aerodinâmico em condições de fluxo subsônico, principalmente para fins de ensino, pesquisa científica e laboratório.  experimentos em escala.

Q2: Qual é a diferença entre um túnel de vento subsônico e um túnel de vento supersônico?

A2: Um túnel de vento subsônico funciona em velocidades de fluxo abaixo de Mach1, enquanto um túnel de vento supersônico funciona em velocidades de fluxo acima de Mach1.

P3: Que tipos de testes você pode realizar dentro de um túnel de vento?

A3: Os testes típicos incluem testes de desempenho do aerofólio, levantamento  e  medição de arrasto, superfície  medição de distribuição de pressão, visualização de fluxo e limite  pesquisa de camadas.

Q4: Que equipamentos um laboratório universitário de aerodinâmica exige?

A4: Uma configuração de laboratório padrão inclui um túnel de vento subsônico, modelos de teste aerodinâmicos, pressão  e  hardware de medição de força e um data  sistema de aquisição.
