O ciclo Rankine é um ciclo termodinâmico fundamental usado para estudar como o calor é convertido em trabalho mecânico e eletricidade na geração de energia a vapor. Um ciclo básico inclui geração de vapor, expansão de turbina, condensação e bombeamento de água de alimentação. Para o ensino de termodinâmica em engenharia, a compreensão desses processos ajuda os alunos a conectar o equilíbrio de energia, a transferência de calor, a produção de trabalho e a eficiência termodinâmica com a operação de uma usina a vapor. A Central Térmica com Turbina a Vapor fornecida constitui uma plataforma laboratorial para esta ligação.
Num ciclo Rankine, a água é aquecida num gerador de vapor para produzir vapor. O vapor entra na turbina a vapor, expande-se e produz trabalho mecânico que pode acionar um gerador. O vapor de exaustão entra então no condensador, onde o calor é transferido para a água de resfriamento antes que o condensado retorne ao ciclo. Esses processos formam a sequência operacional básica de uma usina a vapor.

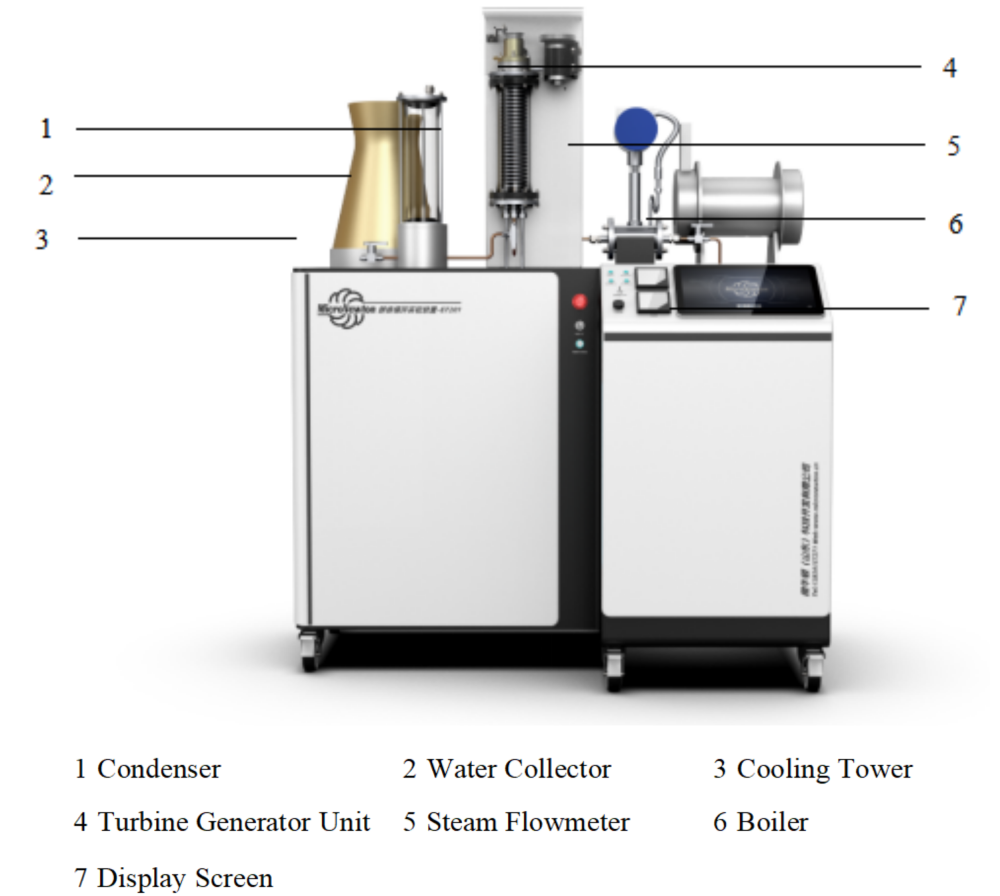

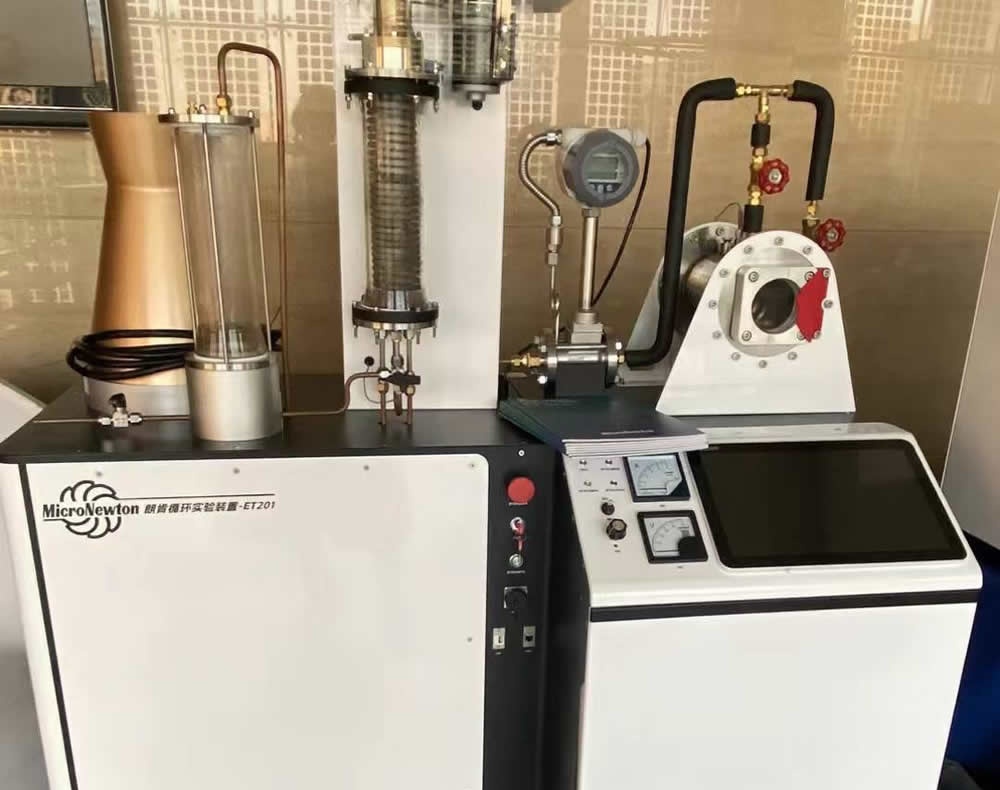

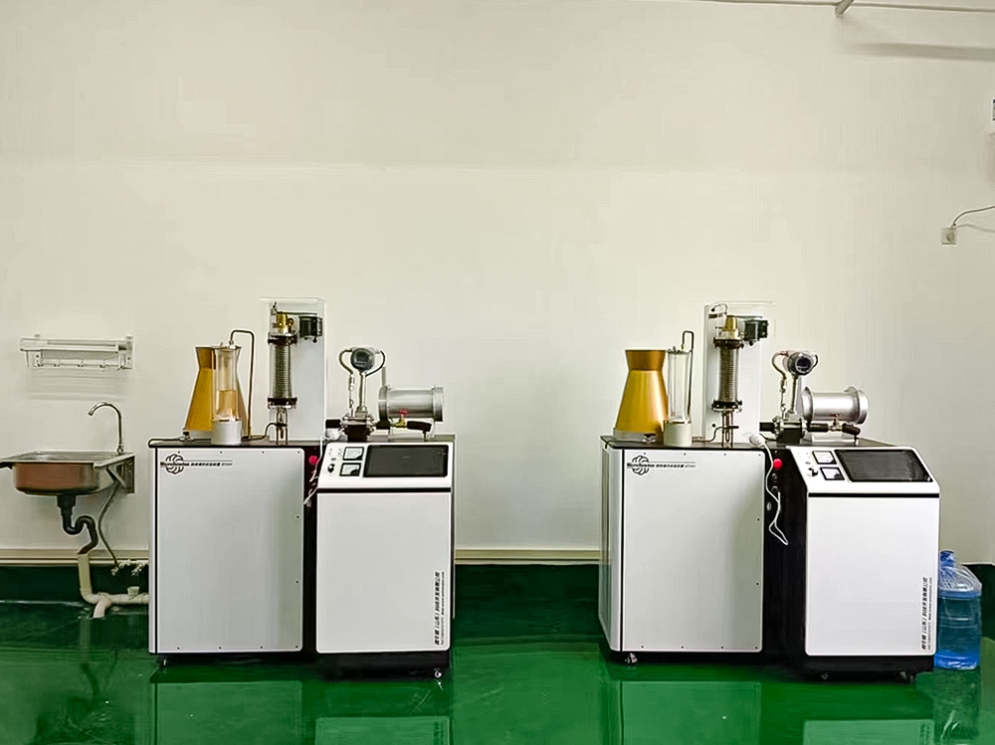

O dispositivo experimental integra os principais componentes deste processo, incluindo caldeira a vapor, turbina gerador, condensador, coletor de água e torre de resfriamento. Pode, portanto, ser usado não apenas para demonstrar o ciclo Rankine, mas também para estudar a conversão de energia da caldeira, as relações de pressão e volume do vapor, o reaquecimento e reinjeção de condensado e a operação de um ciclo de usina a vapor.
Um valor importante do Equipamento Experimental do Ciclo Rankine é que os alunos podem investigar como as condições operacionais influenciam o desempenho termodinâmico. O sistema suporta uma demonstração do ciclo Rankine e experimentos envolvendo diferentes pressões de exaustão, eficiência interna relativa da turbina e eficiência térmica do ciclo Rankine.
Ao alterar a pressão de exaustão da turbina e medir os parâmetros operacionais, os alunos podem calcular a relação elétrica-térmica e analisar a influência da contrapressão no sistema. O experimento também permite que os alunos investiguem a diferença entre os processos reais e ideais da turbina e entendam como a pressão, a temperatura, o fluxo de vapor e a entalpia estão relacionados ao desempenho da turbina.
O Experimento do Ciclo Rankine fornece uma maneira prática de estudar a eficiência térmica, em vez de tratá-la apenas como uma equação teórica. O experimento de eficiência térmica avalia a eficácia com que o sistema converte a energia térmica fornecida em potência líquida útil de saída. As medições experimentais incluem pressão da turbina, temperatura do vapor, fluxo de vapor, condições do condensador e saída do gerador.
Os alunos podem, portanto, estudar conceitos importantes de termodinâmica de engenharia, como eficiência do ciclo Rankine, eficiência interna da turbina, propriedades do vapor, entalpia, conversão de energia, transferência de calor, relações pressão-temperatura e balanço de energia. O equipamento também suporta cálculos e análise de dados experimentais, permitindo aos alunos comparar diferentes condições de operação e desenvolver uma compreensão mais clara dos sistemas térmicos práticos.
A Central Térmica com Turbina a Vapor é particularmente relevante para estudantes de Engenharia de Energia e Potência, Engenharia Térmica, Engenharia Mecânica, Engenharia de Energia e disciplinas afins. Além de compreender o ciclo Rankine, os alunos podem praticar operação de equipamentos, medição de parâmetros, cálculo termodinâmico, projeto experimental, processamento de dados e análise de engenharia.
O sistema experimental também é projetado para experimentos abrangentes, baseados em design e independentes. Os alunos podem desenvolver seus próprios procedimentos experimentais após compreenderem os equipamentos e os princípios experimentais, apoiando o pensamento científico e as habilidades práticas de pesquisa.
Para laboratórios de termodinâmica de engenharia, a Usina Térmica com Turbina a Vapor proporciona uma conexão direta entre o ciclo Rankine teórico e a operação de um sistema de energia a vapor. Através de experimentos estruturados do ciclo Rankine, os alunos podem observar a conversão de energia, analisar o desempenho termodinâmico e desenvolver habilidades práticas necessárias para estudos adicionais em sistemas térmicos e engenharia de energia.
