Aparelho Experimental de Ciclo de Refrigeração por Compressão de Vapor | Equipamento de teste de ensino de ciclo de refrigeração
Para universidades, faculdades técnicas e laboratórios de educação profissional, o Vapor O aparelho experimental de ciclo de refrigeração por compressão (também denominado equipamento de teste de ciclo de refrigeração) é um equipamento profissional de ensino de laboratório para engenharia de termodinâmica, engenharia de energia e energia, refrigeração e ar condicionado. Esta bancada de treinamento de ciclo de refrigeração reproduz um sistema completo de refrigeração por compressão de vapor de estágio único, ajudando os alunos a dominar os princípios de refrigeração, medir o coeficiente de refrigeração COP, traçar o diagrama de ph (entalpia de pressão), comparar o ciclo de refrigeração ideal com o ciclo de refrigeração real e observar visualmente os fenômenos de evaporação e condensação do refrigerante.
Princípio de funcionamento básico da plataforma de teste do ciclo de refrigeração
O ciclo de refrigeração por compressão de vapor de estágio único consiste em quatro componentes principais: compressor hermético, condensador, válvula reguladora de expansão e evaporador. Seguindo a segunda lei da termodinâmica, o sistema de refrigeração consome trabalho elétrico para transferir calor da fonte de calor de baixa temperatura para a fonte de calor de alta temperatura para realizar o efeito de resfriamento.
- Processo de compressão: O compressor hermético suga o vapor refrigerante de baixa temperatura e baixa pressão do evaporador, comprime o vapor em vapor refrigerante superaquecido de alta temperatura e alta pressão.
- Processo de condensação: O vapor refrigerante de alta pressão flui para o condensador visual, libera calor para a água de resfriamento e condensa em refrigerante líquido de alta pressão. Os alunos podem observar diretamente a condensação do refrigerante em gotículas de líquido dentro do tanque condensador transparente.
- Processo de expansão de estrangulamento: O refrigerante líquido de alta pressão passa pela válvula de expansão para estrangulamento adiabático. A pressão do refrigerante cai drasticamente enquanto a entalpia se mantém constante, transformando-se em vapor úmido de baixa temperatura e baixa pressão.
- Processo de evaporação: O refrigerante bifásico entra no evaporador visual, absorve o calor da água gelada e ferve até virar vapor. Podem ser observados fenômenos óbvios de bolhas em ebulição; então o vapor refrigerante retorna ao compressor para finalizar o ciclo fechado de refrigeração.

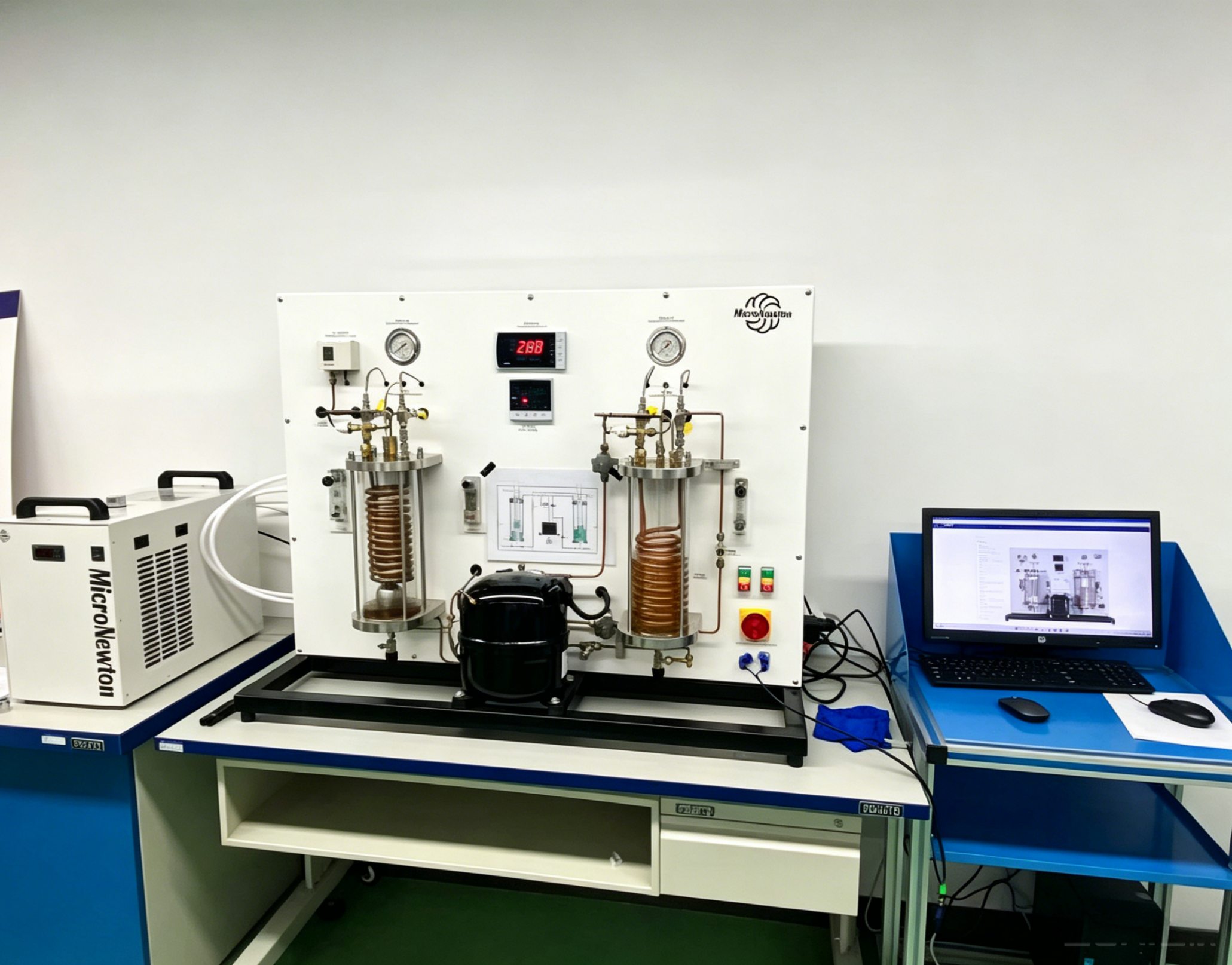

Principais características do vapor Aparelho Experimental de Ciclo de Refrigeração por Compressão

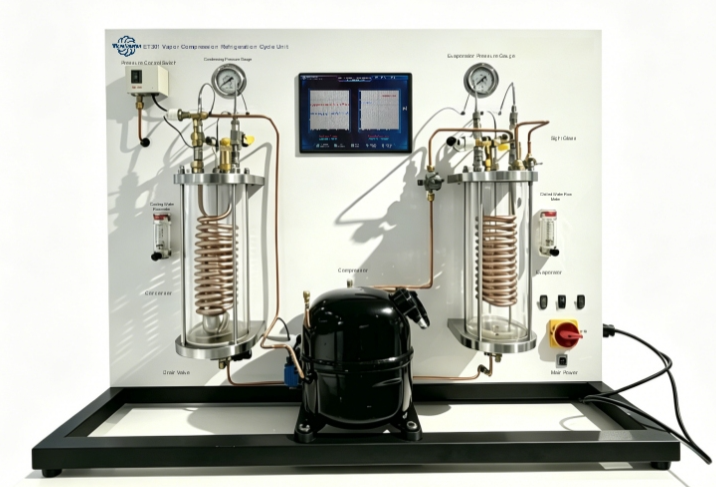

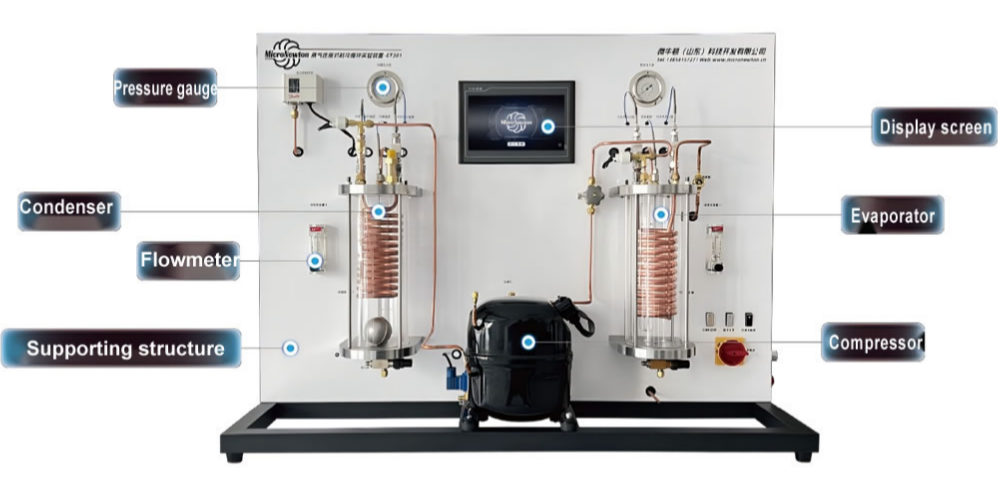

- Componentes de refrigeração visualizados: O evaporador e o condensador transparentes em concha e tubo permitem a observação direta da ebulição da evaporação do refrigerante e do gotejamento da condensação, não se limitando aos desenhos esquemáticos dos livros didáticos. Todas as peças de refrigeração estão bem dispostas no painel da bancada para facilitar a demonstração de ensino.

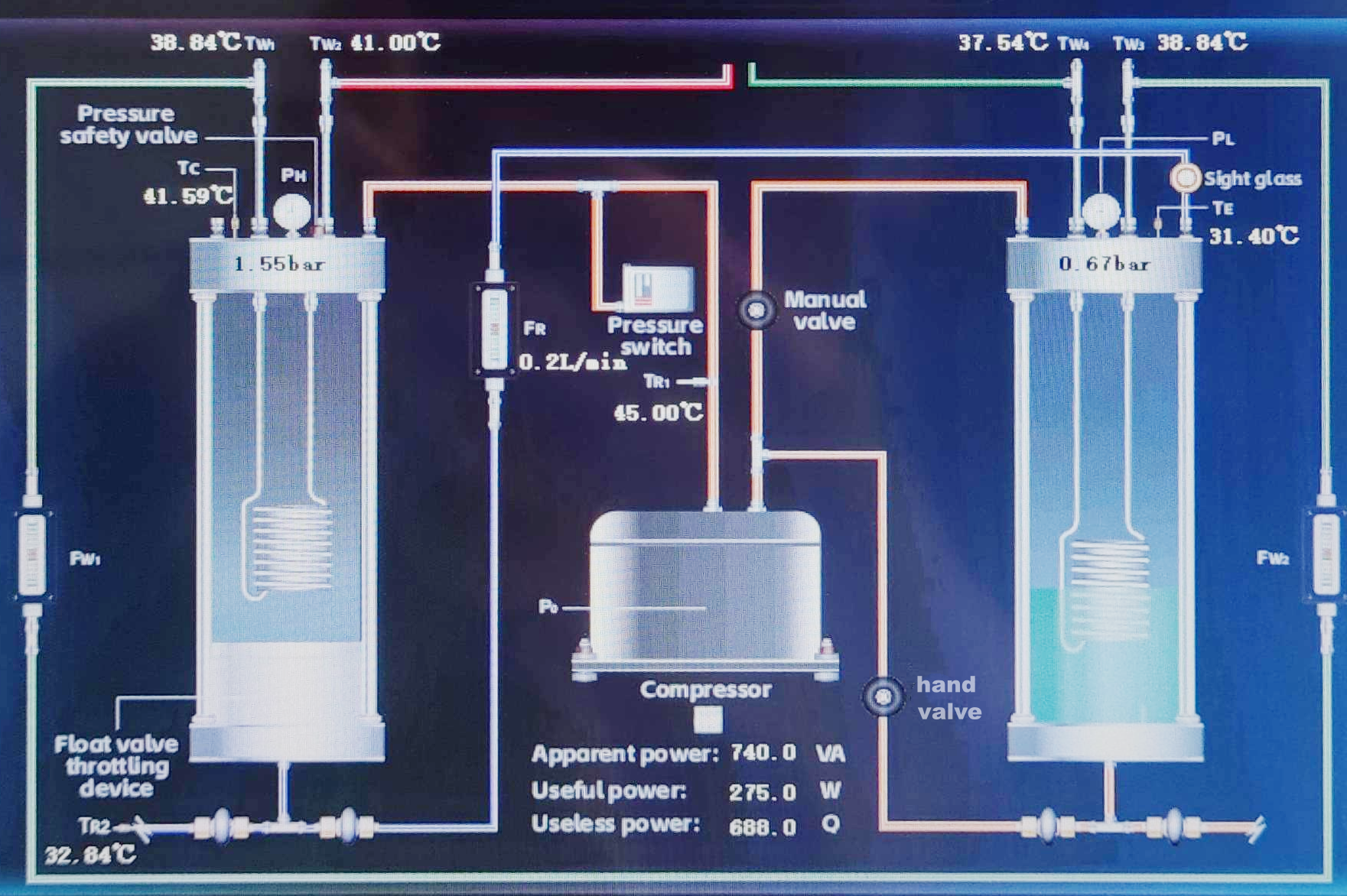

- Sistema abrangente de medição multiparâmetros: Este equipamento de teste de ciclo de refrigeração é equipado com termopares tipo T multicanal, medidores de pressão alta/baixa, medidor de fluxo de refrigerante, sensores de fluxo de água de resfriamento e água gelada e módulo de aquisição de energia. Os parâmetros mensuráveis em tempo real incluem pressão de evaporação, pressão de condensação, vazão de refrigerante, valores de temperatura de múltiplos pontos, tensão de entrada do compressor, corrente e potência ativa. Todos os dados experimentais podem ser exibidos no monitor touchscreen para gravação e pós-processamento.
- Condições de trabalho ajustáveis para experimentos de refrigeração variados: Os operadores podem ajustar a vazão da água de resfriamento e a vazão da água gelada por meio de válvulas de controle manuais. Ao alterar a temperatura de condensação e a temperatura de evaporação, os usuários podem estudar como as condições de trabalho afetam o desempenho do sistema de refrigeração.
- Mecanismo completo de proteção de segurança: A bancada de testes de ensino de refrigeração integra proteção de corte de alta pressão do condensador, proteção contra sobrecarga térmica do compressor, corte de sobrecarga elétrica e proteção de aterramento. Quando a pressão do condensador excede o valor limite, o sistema cortará automaticamente a alimentação do compressor para garantir a segurança do operador do laboratório e do dispositivo.
- Refrigerante ecológico: adota refrigerante ecológico para circulação de refrigeração em circuito fechado, estável para repetidas operações de laboratório de estudantes.
Experimentos de laboratório disponíveis nesta bancada de treinamento de ciclo de refrigeração
Este aparelho experimental de ciclo de refrigeração suporta 5 experimentos de ensino padrão para engenharia de termodinâmica e laboratórios de refrigeração:
- Medição do coeficiente de refrigeração (COP) do ciclo de refrigeração: Calcule a capacidade real de resfriamento e o valor COP através do método de balanço de calor à beira da água; analisar fatores que influenciam o desempenho da refrigeração.
- Comparação entre o ciclo de refrigeração real e o ciclo de refrigeração teórico ideal: Colete dados de pressão e temperatura, localize cada ponto de estado no diagrama de ph do refrigerante; contrastar o desvio do ciclo real com o ciclo teórico de refrigeração por compressão de vapor, analisar as perdas experimentais.
- Estude a mudança no desempenho da refrigeração sob diferentes taxas de fluxo de fluido: ajuste o fluxo de água gelada e de água de resfriamento, registre a potência de resfriamento e os dados de variação do COP, pesquise o desempenho de troca de calor do evaporador e do condensador.
- Observação dos fenômenos de evaporação e condensação no ciclo de refrigeração por compressão de vapor: Visualize diretamente a ebulição do refrigerante dentro do evaporador e a condensação de gotículas dentro do condensador, aprofunde a compreensão da transferência de calor por mudança de fase no sistema de refrigeração.
- Teste curvas de desempenho de refrigeração sob diferentes temperaturas de evaporação e temperatura de condensação: Modifique as condições de pressão do sistema, desenhe curvas de desempenho do COP em relação à temperatura de evaporação/condensação, entenda como os parâmetros térmicos afetam a eficiência da unidade de refrigeração.
Todos os experimentos vêm com manuais completos de experimentos, tabelas de registro de dados e apêndice de diagrama de ph para professores e alunos terminarem a redação do relatório de laboratório do processo completo.
