O que são experimentos hidrostáticos? Um guia prático para trabalho de laboratório de estática de fluidos
Hidrostática é o estudo dos fluidos em repouso. Como ponto de partida para a engenharia da mecânica dos fluidos, explica como a pressão, a densidade e a flutuabilidade se comportam em líquidos e gases estacionários. Uma compreensão clara da hidrostática é essencial antes de passar para fluidos em movimento, sistemas hidráulicos e aplicações marítimas. Neste guia, explicamos o que é hidrostática, por que os experimentos práticos são importantes e como uma bancada de laboratório dedicada à estática de fluidos apoia o aprendizado.
A hidrostática é o ramo da mecânica dos fluidos que lida com fluidos em equilíbrio – o que significa que não há fluxo geral. Em vez de estudar turbulência, atrito em tubos ou fluxo em canal aberto, ele se concentra nas forças que um fluido estacionário exerce.
Em repouso, o comportamento de um fluido é governado por um pequeno conjunto de propriedades mensuráveis:
A partir dessas propriedades, a hidrostática deriva a relação pressão-profundidade e explica a flutuabilidade.
O resultado mais prático em hidrostática é que a pressão num líquido estacionário aumenta com a profundidade. Em um líquido conectado e aberto, a pressão depende da densidade do fluido e da altura do líquido. É por isso que as colunas de líquido são utilizadas como instrumentos de medição: uma diferença no nível do líquido reflete diretamente uma diferença na pressão.
Essa relação dá aos alunos uma ponte prática entre a observação física e a teoria da mecânica dos fluidos. Ao ler uma coluna de água ou óleo, eles podem converter uma altura visível em um valor de pressão e compará-lo com o cálculo.
As equações da mecânica dos fluidos descrevem as condições hidrostáticas de forma clara no papel, mas os experimentos permitem que os alunos investiguem as mesmas relações por meio de medições reais. Em vez de calcular a densidade ou pressão apenas a partir de uma fórmula, os alunos podem obter leituras, comparar resultados e examinar como as condições experimentais influenciam os valores observados.
Um experimento hidrostático bem projetado pode, portanto, abranger vários tópicos conectados dentro de um ambiente de ensino – incluindo medição de densidade, gravidade específica, comportamento capilar, viscosidade, medição de pressão, flutuabilidade e estabilidade de corpo flutuante.

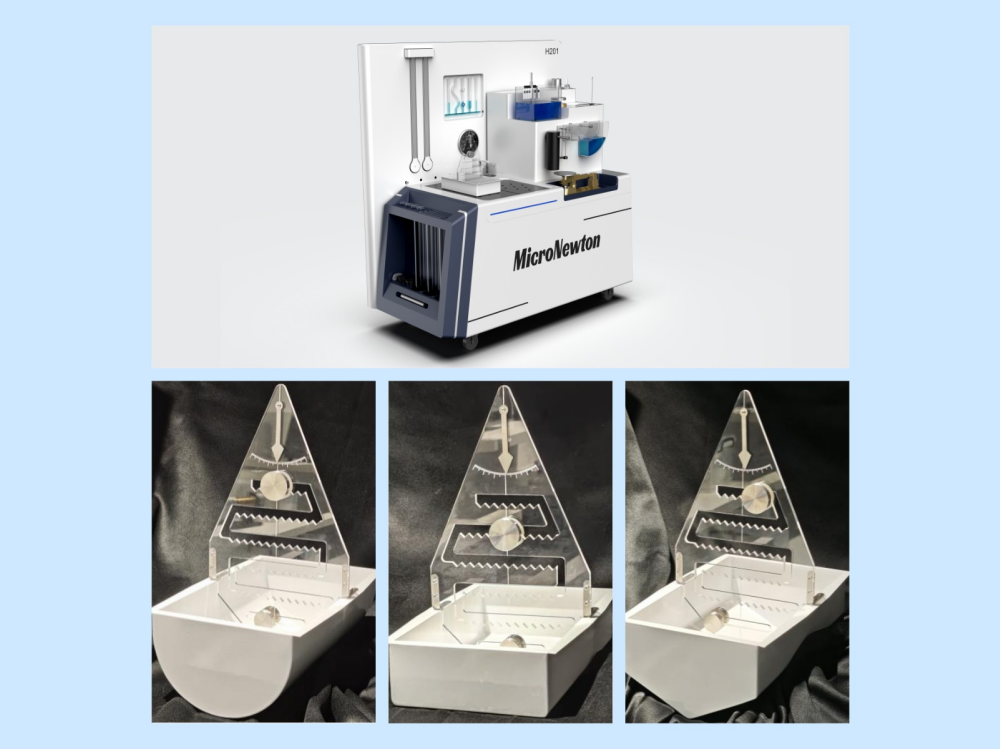

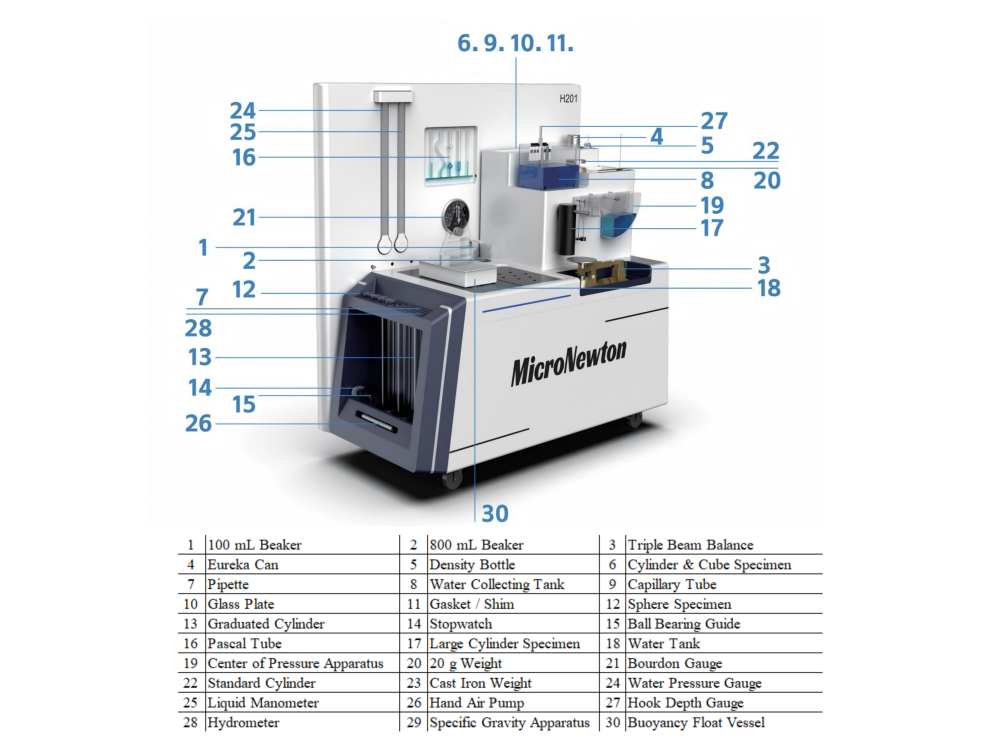

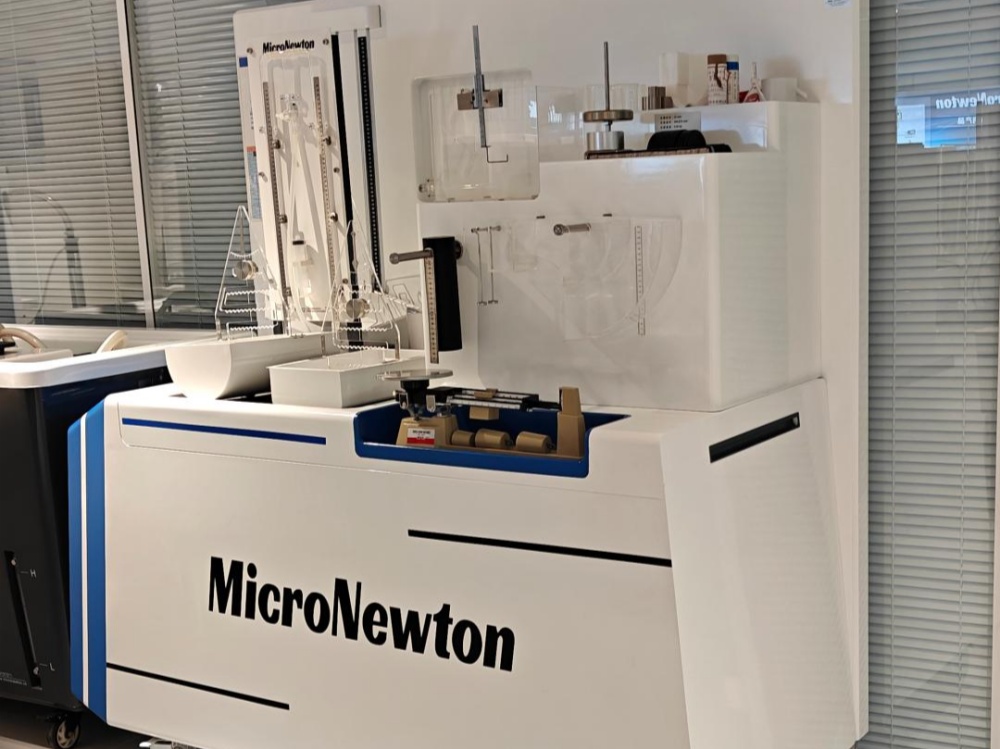

Um laboratório hidrostático é construído em torno de uma única plataforma que combina um arranjo de circulação de água com componentes de medição dedicados. O banco de dispositivos experimentais Fluid Statics H201 foi projetado em torno desses fundamentos e inclui:
Esta configuração permite uma variedade de experimentos de mecânica de fluidos em uma plataforma de laboratório. Os alunos podem determinar a densidade e a gravidade específica do fluido, investigar as relações capilares, comparar a viscosidade com o método da bola em queda, demonstrar a lei de Pascal, verificar o princípio de Arquimedes, medir os níveis de líquido e estudar a força hidrostática e a estabilidade do corpo flutuante.
A plataforma H201 inclui um manômetro de tubo em U para investigar diferenças de pressão através dos níveis da coluna de líquido. Ele também oferece suporte à operação e calibração de um manômetro Bourdon, para que os alunos possam comparar dois métodos diferentes de leitura de pressão lado a lado.
A plataforma também permite que os alunos estudem diretamente a flutuabilidade. O experimento principal de Arquimedes investiga a relação entre a força de empuxo e o fluido deslocado, enquanto o experimento do corpo flutuante examina a estabilidade e a altura metacêntrica alterando a posição dos pesos em um modelo de barco.
Esses experimentos transformam conceitos abstratos em processos físicos mensuráveis e ajudam os alunos a interpretar a relação entre equações teóricas e observações laboratoriais.
Um laboratório de hidrostática pode apoiar os alunos no desenvolvimento de conhecimentos sobre o assunto e habilidades práticas. Através de medição e cálculo, os alunos podem estudar:
O processo experimental também desenvolve habilidades em operação de equipamentos, medição, registro, cálculo, análise de dados e projeto experimental.
A hidrostática é apenas uma parte de um laboratório mais amplo de mecânica dos fluidos. Depois que os alunos compreenderem as propriedades dos fluidos, a pressão estática, a flutuabilidade e a medição da pressão, eles estarão prontos para avançar em direção ao movimento dos fluidos e aos experimentos de engenharia de fluxo.
Equipamentos de laboratório relacionados podem ampliar o aprendizado para:
Dessa forma, os experimentos hidrostáticos fornecem uma base para progredir de fluidos em repouso para fluidos em movimento, ajudando os alunos a construir uma compreensão mais completa da mecânica dos fluidos em engenharia.
O que é hidrostática em termos simples?
Hidrostática é o estudo de fluidos que não se movem. Explica como a pressão muda com a profundidade e como a flutuabilidade suporta objetos submersos ou flutuantes.
Qual é o princípio básico da pressão hidrostática?
A pressão num líquido estacionário aumenta com a profundidade e depende da densidade do fluido e da altura da coluna de líquido acima do ponto que está sendo medido.
Qual é o princípio de Arquimedes?
O princípio de Arquimedes afirma que a força de empuxo ascendente sobre um corpo submerso ou flutuante é igual ao peso do fluido que o corpo desloca.
Por que os alunos usam um manômetro de tubo em U?
Um manômetro de tubo em U mostra uma diferença de pressão como uma diferença na altura do líquido, permitindo que os alunos leiam a pressão diretamente e comparem-na com seus cálculos.
Experimentos hidrostáticos proporcionam aos alunos seu primeiro encontro prático com a mecânica dos fluidos. Ao medir densidade, pressão e flutuabilidade em uma única bancada, eles conectam equações de livros didáticos a instrumentos e leituras reais. A partir dessa base, eles podem avançar com confiança em fluidos fluidos, sistemas de tubulação e engenharia de canais abertos.
