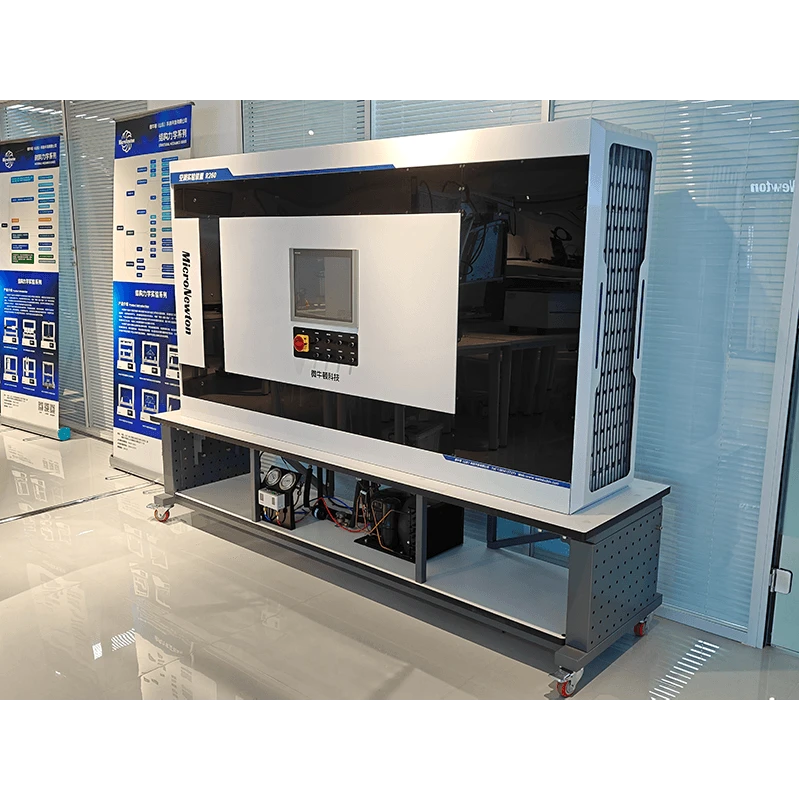

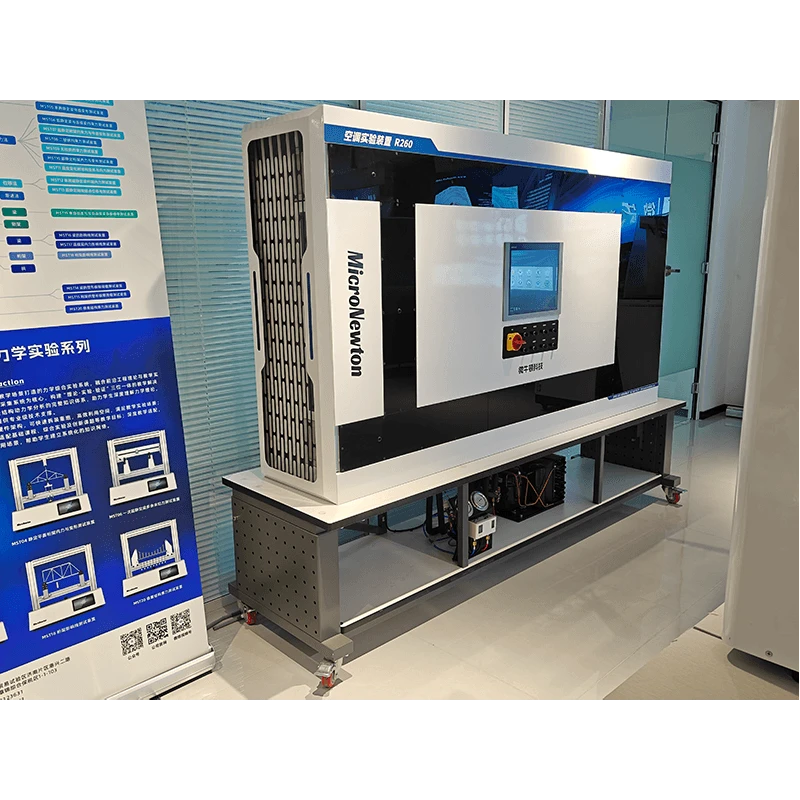

Ar-condicionado refrigerado
Esta unidade é um equipamento experimental desenvolvido para o ensino de ar condicionado HVAC, utilizado para estudar o processo de funcionamento e princípios de funcionamento dos sistemas de ar condicionado. Pode realizar aquecimento, resfriamento, umidificação e desumidificação do ar.
O sistema inclui: tela sensível ao toque, filtro primário, ventilador de velocidade variável, duto quadrado, evaporador, umidificador, reaquecedor, sensor de temperatura e umidade, amortecedor de ar, anemômetro, etc. A tela sensível ao toque exibe curvas e dados experimentais em tempo real, incluindo temperatura/umidade do ar, potência de aquecimento, pressão do ar, pressão e vazão do refrigerante, tensão e corrente do compressor, tensão do ventilador e muito mais.
Compartilhe:
Added to cart successfully
Funções experimentais
1.Demonstrar processos de aquecimento, resfriamento, umidificação, desumidificação, recirculação e mistura de ar.
2.Estude a umidificação/desumidificação e calcule a saída de vapor do umidificador.
3.Verificar o balanço energético dos processos de climatização.
4.Analisar o efeito de reaquecimento em sistemas de ar condicionado.
5. Domine os métodos de medição do volume de ar e pratique o cálculo do fluxo de ar.
6. Estudar as leis de umidificação, desumidificação e mudança de entalpia na recirculação.
7. Verifique a umidade do bulbo seco e úmido do ar e desenhe diagramas do processo de tratamento do ar.
8. Usar e traçar com proficiência o gráfico de entalpia-umidade (psicrométrico).
9.Calcule o consumo de energia do compressor e a eficiência de refrigeração.
Atributos do produto
|
Modelo de Produto |
R260 |
Nome do produto |
Unidade Experimental de Ar Condicionado |
|
Materiais Principais |
Chapa galvanizada, liga de alumínio 6061 |
Dimensões |
2218×550×1750 milímetros |
|
Peso do produto |
150kg |
Ambiente Operacional |
Temperatura ambiente, umidade relativa ≤ 85% |
|
Fonte de alimentação de entrada |
Trifásico monofásico, 220V±5%, 50Hz/60Hz 110V±5%, 50Hz/60Hz | ||
|
Módulos Necessários |
Tanque de umidificação da caixa de carga e placa de cobertura |
Módulos Opcionais |
Nenhum |
